干酪素的改性接枝VIP专享VIP免费

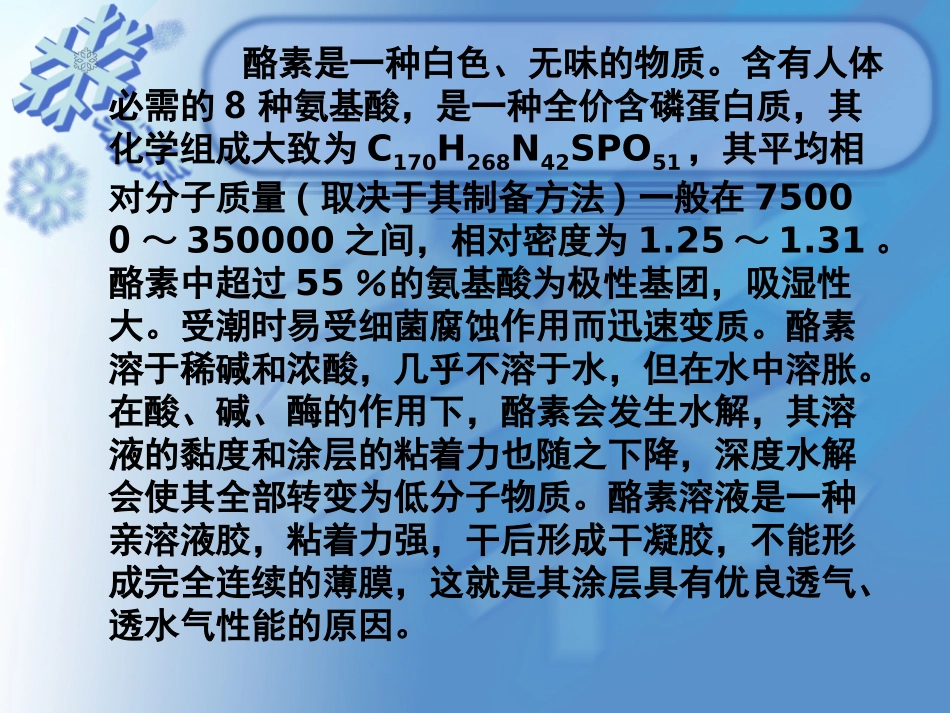

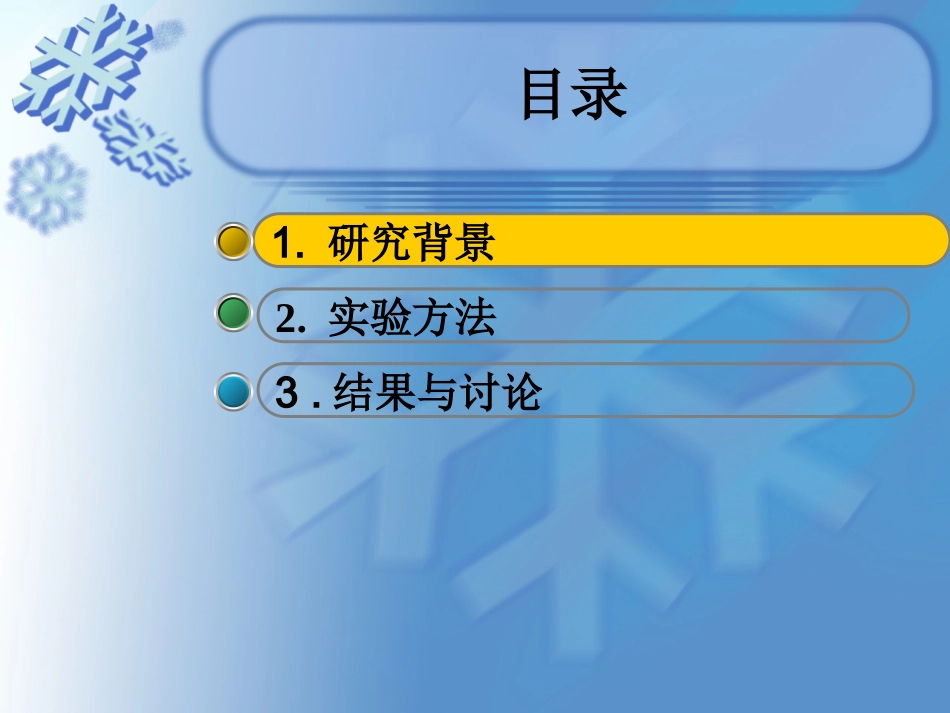

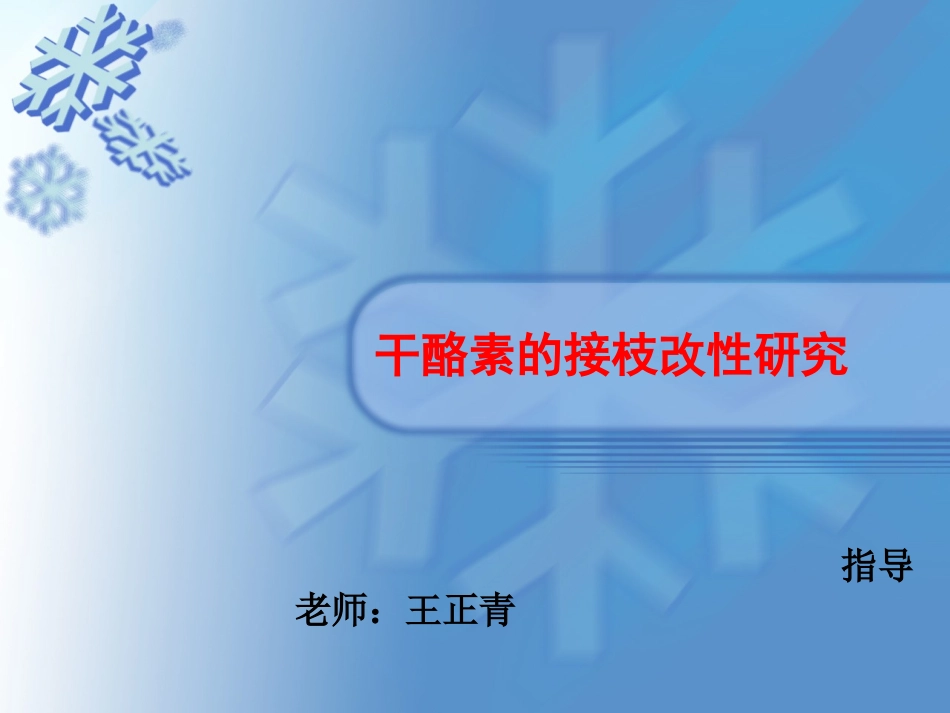

干酪素的接枝改性研究指导老师：王正青目录3.结果与讨论2.实验方法1.研究背景酪素是一种白色、无味的物质。含有人体必需的8种氨基酸，是一种全价含磷蛋白质，其化学组成大致为C170H268N42SPO51，其平均相对分子质量(取决于其制备方法)一般在75000～350000之间，相对密度为1.25～1.31。酪素中超过55％的氨基酸为极性基团，吸湿性大。受潮时易受细菌腐蚀作用而迅速变质。酪素溶于稀碱和浓酸，几乎不溶于水，但在水中溶胀。在酸、碱、酶的作用下，酪素会发生水解，其溶液的黏度和涂层的粘着力也随之下降，深度水解会使其全部转变为低分子物质。酪素溶液是一种亲溶液胶，粘着力强，干后形成干凝胶，不能形成完全连续的薄膜，这就是其涂层具有优良透气、透水气性能的原因。酪素是皮革工业中广泛应用的涂饰材料酪素涂饰的优点（1）附着力好（2）耐温耐机械加工（3）良好的透水汽性（4）保持皮革天然纹理1.研究背景酪素涂饰的不足之处（1）不耐湿擦(易掉色)（2）屈挠性差(成膜脆)（3）易霉变本课题的目的寻找合适的改性单体，在保持酪素原优点的基础上解决其易掉色等不足之处。国内研究进展己内酰胺改性（酪龙粘合剂U）丙烯酸树脂改性有机硅氧烷改性聚氨酯改性耐湿擦耐屈挠方面达到要求透气性有待提高国外研究成果乙烯基类单体改性研究较多（如丙烯腈、丙烯酸及其酯）产品较为成熟干酪素结构式己内酰胺改性乙烯基单体改性2.实验方法（1）称取己内酰胺8g，倒入250ml烧杯，再往烧杯中加入100g去离子水使己内酰胺全部溶解；（2）转移入250ml四口烧瓶，加入17.5g干酪素，搅拌分散均匀后，开始加热；（3）当升温至80℃时，滴加乙醇胺1.5g；测PH为碱性；（4）继续不断搅拌；至90℃时开始滴加引发剂溶液：(0.15g过硫酸钾事先用15g温水（50度）溶解)；（5）同时滴加丙烯酸丁酯5g（滴加时间为40min）；（6）温度保持在90℃；回流2.5hr；（7）冷却出料，装入饮料瓶。实验装置3.性能测试黏度：在25℃的固定温度下，使用涂-4黏度杯测定。将待测树脂装满涂-4杯，开启下口，记录液体连续流出的时间，单位为秒。透水性：用玻璃棒将冲淡剂在刮样纸上刮涂均匀，烘干。然后置于水面上，观察纸上是否有水渗透上来，渗水的时间越短，则透水性越好。3.性能测试固色性：取少量树脂滴于玻璃板上，加入少许颜料，将颜料充分研磨细制成红色溶液，在刮样纸上刮涂均匀，烘干，然后置于水中，观察是否有化色现象。韧性：把树脂倒入用锡箔纸捏成的容器里面，在120℃烘箱里干燥3小时左右。确认充分干燥以后，在空气中冷却一定时间。从锡箔纸上撕下来观察干燥树脂的韧性程度。4.实验结果与讨论酪素涂饰剂的研究丙烯酰胺型涂饰剂的研究4.1引发剂加入速度对粘度的影响引发剂加入方式粘度/s(13)℃5次分批加入(6min/次)2510次分批加入(3min/次)30滴加10分钟79滴加20分钟102滴加30分钟101引发剂加入速度与产品粘度成反比4.2BA改性表4.2丙烯酸丁酯对树脂冲淡剂性能的影响BA用量/%wt黏度（秒)透水性固色性发色性稳定性020良良-良0.720优良良-良1.423良+良-优良+1.819优良良优2.121优优-优2.820优良中良+注1：合成树脂的配方：己内酰胺2.8%wt、干酪素11%wt、乙醇胺1%wt、引发剂0.1%wt、丙烯酸丁酯用量见表4.2。注2：合成方法：丙烯酸丁酯和引发剂滴加、回流3hr。配方粘度/s(16)℃透水固色稳定性NMA含量/%(wt)C1555较好中一周后凝胶1C2凝胶∕∕稳定3C3487中中一周后凝胶4C4104差较好稳定4.5C527不透较好稳定54.3NMA改性对产品性能的影响随着NMA（羟甲基丙烯酰胺）用量的增加，产品固色增强，透水下降。4.3己内酰胺、NMA、BA改性配方G1GS20g，己内酰胺8g，NMA2g，BA4g配方G2GS20g，己内酰胺8g，NMA6g，BA4g配方G3GS20g，己内酰胺8g，NMA2g，BA6g配方粘度/s(18)℃透水固色稳定性G125中中稳定G226中较好稳定G325差中稳定从结果可以得出NMA，BA的加入会对固色起到一定帮助，但是却对透水造成更多不利的影响。比较配方G1、G2和G1、G3不难看出BA对固色的帮助没有NMA显著，但是对透水造成的不良影响要比NMA大。最佳配方O：GS35g，DAAM3g，NMA1g，己内酰胺8g，固含量18%粘度/s(21)℃透水固色稳定性30较好好稳定该配方采用了对固色最有帮...
