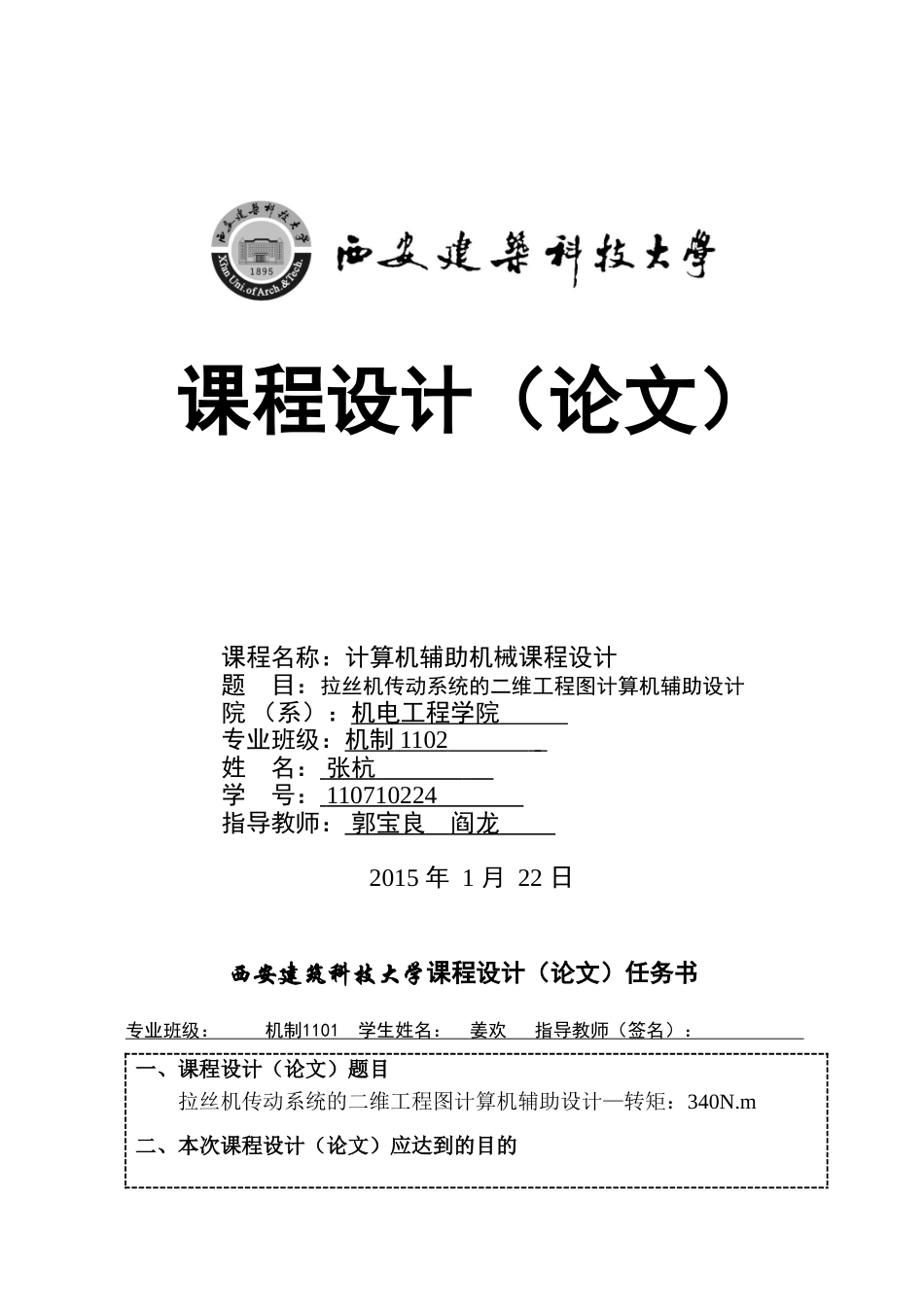

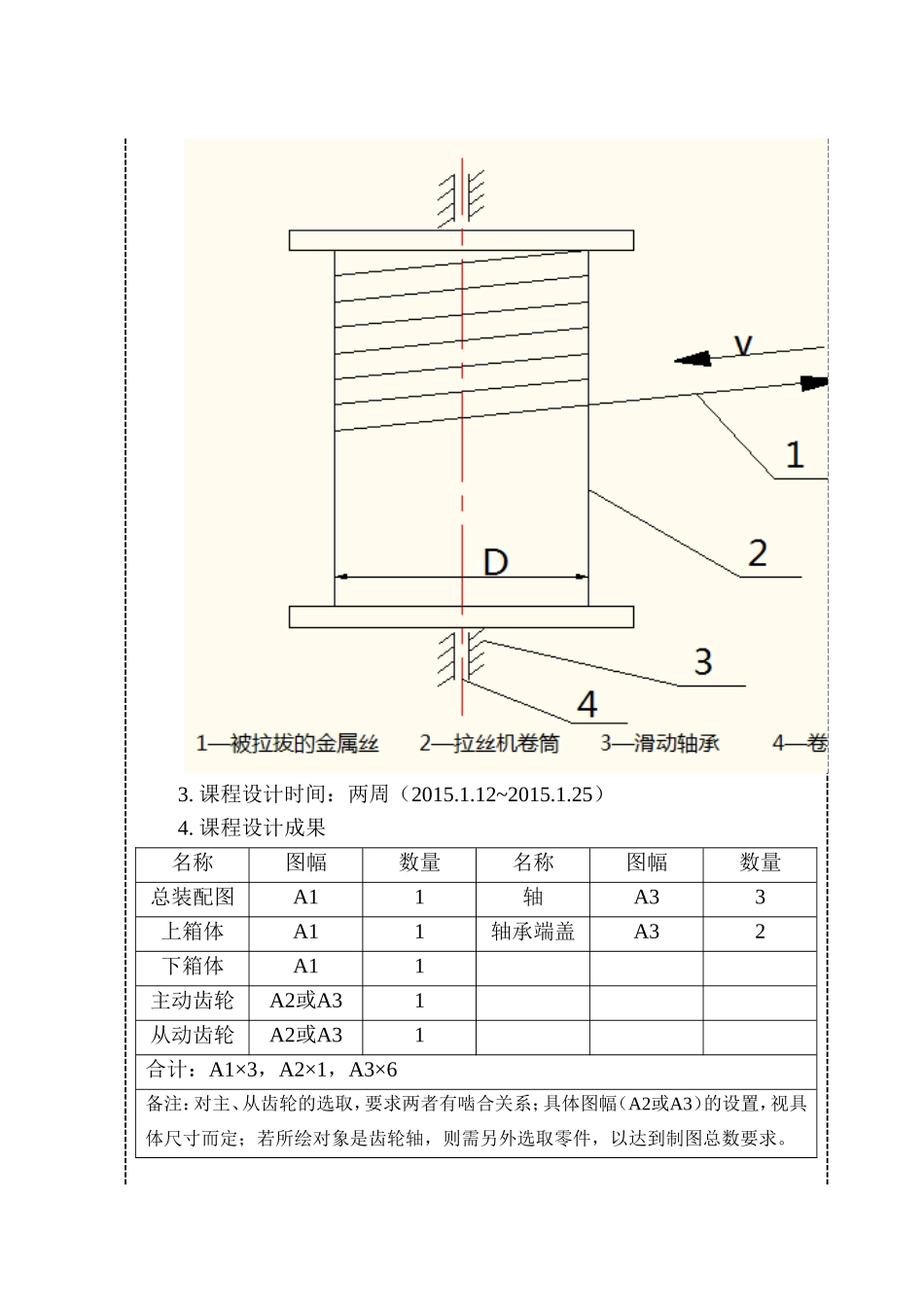

课程设计（论文）课程名称：计算机辅助机械课程设计题目：拉丝机传动系统的二维工程图计算机辅助设计院（系）：机电工程学院专业班级：机制1102姓名：张杭学号：110710224指导教师：郭宝良阎龙2015年1月22日西安建筑科技大学课程设计（论文）任务书专业班级：机制1101学生姓名：姜欢指导教师（签名）：一、课程设计（论文）题目拉丝机传动系统的二维工程图计算机辅助设计—转矩：340N.m二、本次课程设计（论文）应达到的目的通过本次课程设计，应使学生具备以下基本操作技能：(1)熟悉机械制图的国家标准和行业规范；(2)掌握AutoCAD的基本操作，灵活并综合运用CAD绘图命令，完成零件图、装配图的计算机辅助制图；(3)培养学生精确制图和执行标准的能力，同时对图纸表现的产品结构有清楚的认识。三、本次课程设计（论文）任务的主要内容和要求（包括原始数据、技术参数、设计要求等）根据拉丝机传动系统设计的课设资料，用AutoCAD软件完成螺旋输送机传动系统的二维工程图（零件图、装配图）。1.已知参数(1)驱动滚筒轴输入端所需转矩T1=(2)滚筒所需转速n1=rpm(3)滚筒转速允许误差±5%(4)滚筒直径D=mm2.螺旋输送机结构简图3.课程设计时间：两周（2015.1.12~2015.1.25）4.课程设计成果名称图幅数量名称图幅数量总装配图A11轴A33上箱体A11轴承端盖A32下箱体A11主动齿轮A2或A31从动齿轮A2或A31合计：A1×3，A2×1，A3×6备注：对主、从齿轮的选取，要求两者有啮合关系；具体图幅（A2或A3）的设置，视具体尺寸而定；若所绘对象是齿轮轴，则需另外选取零件，以达到制图总数要求。四、应收集的资料及主要参考文献：[1]机械工程CAD制图规则GB/T146651998.[2]王贤民.机械设计课程设计指导书[M].华中科技大学出版社,2011.[3]潘白桦,杨玉艳.AutoCAD2010基础教程[M].中国农业出版社,2012.[4]武晓丽等.AutoCAD2010基础教程[M].中国铁道出版社,2010.五、审核批准意见教研室主任（签字）
