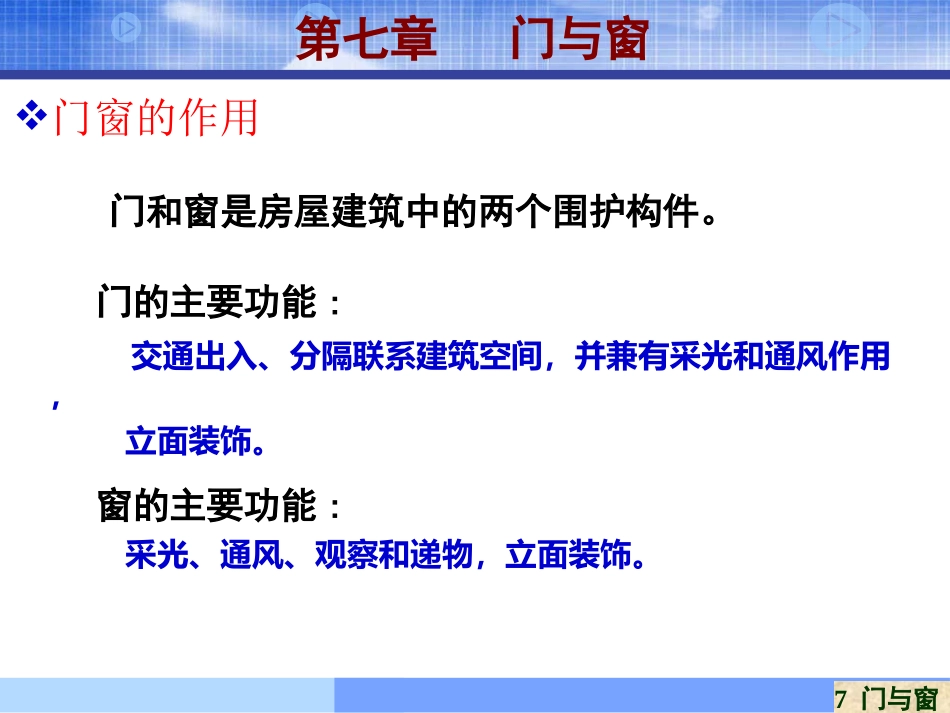

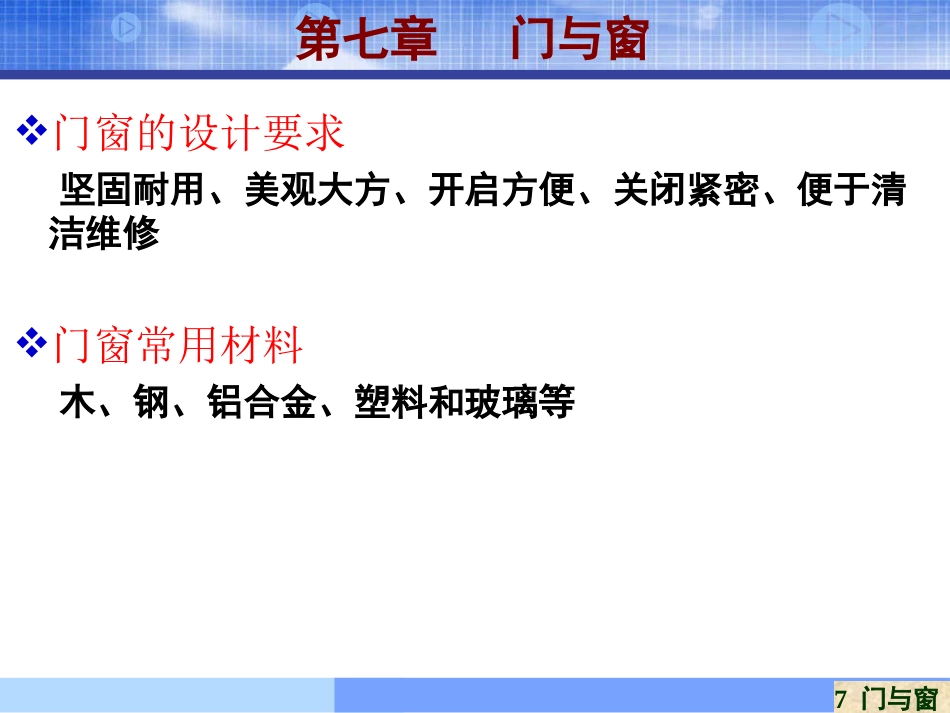

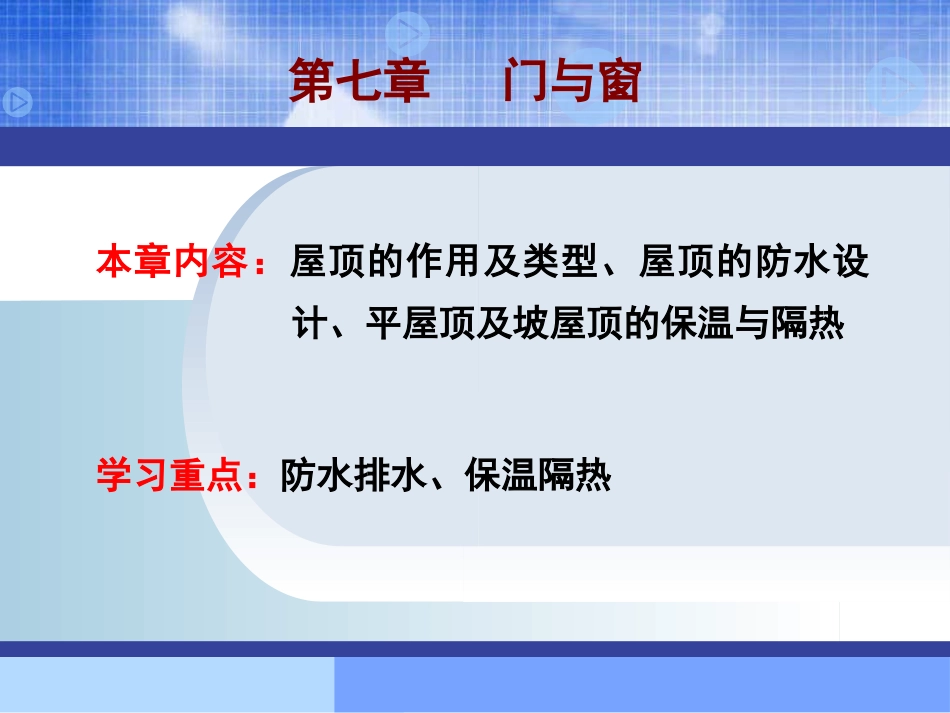

第七章门与窗本章内容:屋顶的作用及类型、屋顶的防水设计、平屋顶及坡屋顶的保温与隔热学习重点:防水排水、保温隔热7门与窗第七章门与窗门窗的作用门和窗是房屋建筑中的两个围护构件。门的主要功能:交通出入、分隔联系建筑空间,并兼有采光和通风作用,立面装饰。窗的主要功能:采光、通风、观察和递物,立面装饰。7门与窗第七章门与窗门窗的设计要求坚固耐用、美观大方、开启方便、关闭紧密、便于清洁维修门窗常用材料木、钢、铝合金、塑料和玻璃等7门与窗§7.1门窗的形式与尺度§7.2木门窗的构造§7.3铝合金与塑钢门窗第七章门与窗7门与窗1.工业建筑的特点2.工业建筑的分类3.工业建筑的设计要求7门与窗1窗的形式和尺度1)工业建筑的特点§7.1门窗的形式与尺度工业建筑(厂房):用于工业生产及直接为生产服务的各种房屋不设开启的窗扇,仅供采光和观望7门与窗1窗的形式和尺度1)窗的开启方式—平开窗§7.1门窗的形式与尺度可以水平开启,有内开和外开,构造简单,使用方便。内平开窗外平开窗平开窗建筑技术研究所绘制重庆大学建筑城规学院7门与窗1窗的形式和尺度1)窗的开启方式—平开窗§7.1门窗的形式与尺度7门与窗1窗的形式和尺度1)窗的开启方式—悬窗§7.1门窗的形式与尺度窗扇绕水平轴转动的窗。按照旋转轴的位置可分为上悬窗、中悬窗和下悬窗。7门与窗1窗的形式和尺度1)窗的开启方式—悬窗§7.1门窗的形式与尺度7门与窗1窗的形式和尺度1)窗的开启方式—立转窗§7.1门窗的形式与尺度窗扇绕垂直中轴转动的窗。这种窗通风效果好,但不严密,不宜用于寒冷和多风沙的地区。7门与窗1窗的形式和尺度1)窗的开启方式—推拉窗§7.1门窗的形式与尺度可以左右或垂直推拉,不占室内空间,但不能同时开启。7门与窗1窗的形式和尺度1)窗的开启方式—推拉窗§7.1门窗的形式与尺度7门与窗1窗的形式和尺度2)窗的尺度§7.1门窗的形式与尺度窗的尺度应综合考虑以下几方面因素:采光、使用、节能、模数、结构、美观(窗墙比)(3M)平开窗扇的宽度:400~600mm,高度:800~1500mm推拉窗扇的宽度:≤900mm,高度≤1500mm7门与窗1窗的形式和尺度2)窗的尺度§7.1门窗的形式与尺度窗较大时,为减小可开窗扇的尺寸,可在窗的上部或下部设亮窗,高度一般300mm~600mm。7门与窗1窗的形式和尺度2)窗的尺度§7.1门窗的形式与尺度7门与窗2门的形式和尺度§7.1门窗的形式与尺度1)门的开启方式平开门、弹簧门、推拉门、折叠门、转门门扇与门框用铰链连接,门扇水平开启,有单扇、双扇及向内开、向外开之分。平开门构造简单,开启灵活,安装维修方便7门与窗2门的形式和尺度§7.1门窗的形式与尺度1)门的开启方式—弹簧门采用弹簧铰链,可以自动关闭7门与窗2门的形式和尺度§7.1门窗的形式与尺度1)门的开启方式—推拉门占用空间小,受力合理、不宜变形,但关闭不紧密7门与窗2门的形式和尺度§7.1门窗的形式与尺度1)门的开启方式—折叠门可以拼合折叠推移到侧边的门。7门与窗2门的形式和尺度§7.1门窗的形式与尺度1)门的开启方式—转门三扇或四扇连成风车形,在两个弧形门套内旋转。常用于有采暖或空调大厅的外门,减弱内外空气对流。通行能力较弱7门与窗2门的形式和尺度§7.1门窗的形式与尺度2)门的尺度洞口高度:除不小于2000mm(卫生间、厕所可为1800mm)。大于2400mm时,应设上亮窗。洞口宽度:一般房间门最小为900mm。1200~1800mm的门洞,应开双扇大于2000mm时,则应开三扇或多扇门的尺度是根据使用功能和洞口标准确定的。7门与窗§7.2木门窗的构造1.木窗2.木门7门与窗1木窗1)木窗的组成§7.2木门窗的构造窗一般由窗框、窗扇、五金件及附件组成。7门与窗1木窗2)木窗的构造—(1)窗框§7.2木门窗的构造窗框是窗与墙体的连接部分,由上框、下框、边框、中横框和中竖框组成。7门与窗窗框和门框的安装方法相同,有立口和塞口两种。(a)立口:砌墙立窗框继续砌墙。特点:能使窗框与墙体连接紧密牢固,但安装窗框和砌墙两种工序相互交叉进行,会影响施工进度,并且容易对窗造成损坏。7门与窗7门与窗(b)塞口:砌墙时预留洞口塞入窗框特点:不会影响施工进度,但窗框与墙体之间的缝隙较大...
