第八章 齿轮及连接VIP免费

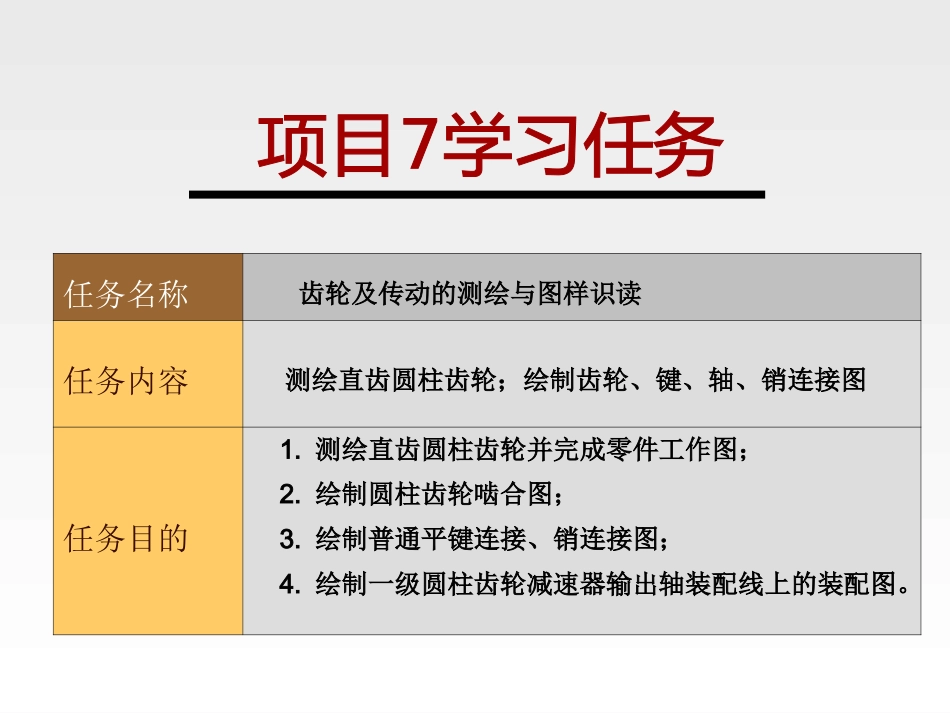

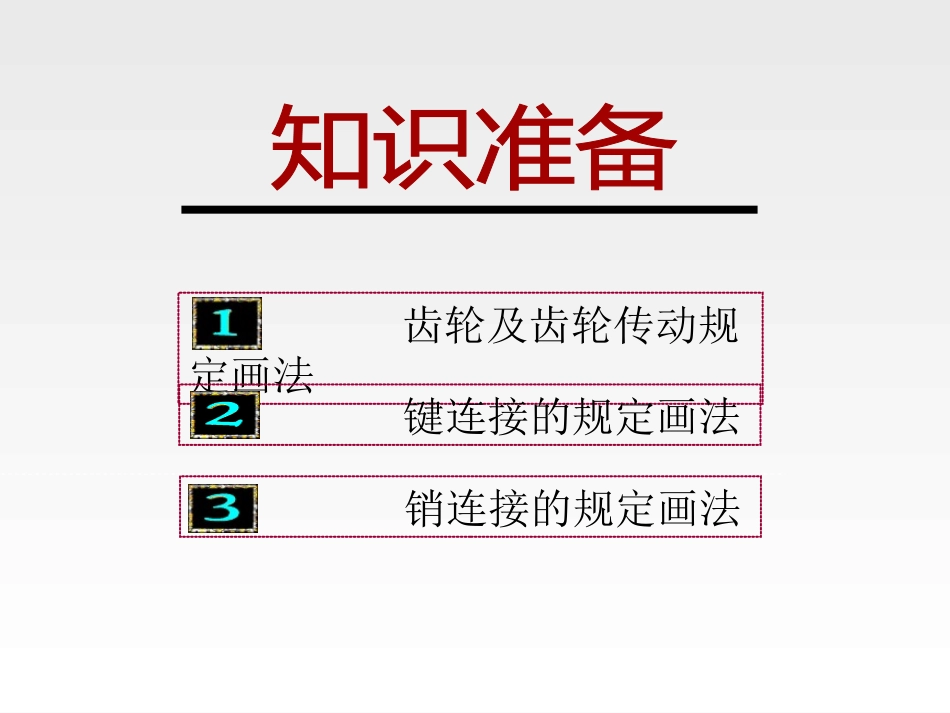

任务名称齿轮及传动的测绘与图样识读任务内容测绘直齿圆柱齿轮；绘制齿轮、键、轴、销连接图任务目的1.测绘直齿圆柱齿轮并完成零件工作图；2.绘制圆柱齿轮啮合图；3.绘制普通平键连接、销连接图；4.绘制一级圆柱齿轮减速器输出轴装配线上的装配图。齿轮及齿轮传动规定画法键连接的规定画法销连接的规定画法齿轮及齿轮传动规定画法7.1.1齿轮传动的基本知识7.1.2直齿圆柱齿轮齿轮是一种常用传动零件，具有传递动力、改变运动速度、改变运动方向的功能。通过齿轮间的啮合可以实现：1.传递动力2.改变运动速度3.改变运动方向常见的齿轮传动的形式有：1.圆柱齿轮传动——两齿轮轴线平行2.圆锥齿轮传动——两齿轮轴线相交3.蜗轮蜗杆传动——两齿轮轴线交叉7.1.1齿轮传动的基本知识圆柱齿轮传动圆锥齿轮传动蜗杆蜗轮传动圆柱齿轮的外轮廓为圆柱结构，1.若轮齿的素线与轴线平行，称为直齿圆柱齿轮；2.若轮齿素线与轴线倾斜称斜齿圆柱齿轮；3.两个倾斜方向相反的斜齿圆柱齿轮组合就是人字齿轮。7.1.2直齿圆柱齿轮直齿、斜齿、人字圆柱齿轮齿轮的三个基本参数齿数（Z）模数（m）压力角（а）一、直齿圆柱齿轮各部分名称及参数齿距p齿厚s齿顶圆直径da齿根圆直径df分度圆直径d齿高h齿顶高ha齿根高hf已知模数m和齿数z时，齿轮轮齿的其它参数均可计算出来。二、直齿圆柱齿轮各部分尺寸尺寸计算⑴单个齿轮的画法三、直齿圆柱齿轮的规定画法齿顶圆（齿顶线）—粗实线分度圆（分度线）—细点画线齿根圆—细实线（可省略）⑵啮合齿轮的画法1.两啮合齿轮的分度圆应相切2.啮合区中有一齿轮的齿顶线为虚线一对啮合的齿轮其模数和压力角必须相等。中心距a——两圆柱齿轮轴线间的距离。7.1.3绘制直齿圆柱齿轮工作图的方法与步骤一级齿轮减速器从动齿轮零件工作图1．分析结构确定表达方案2．计算模数3．绘制一组视图4．标注尺寸及技术要求（1）轮齿（2)键槽（3)其它尺寸按实际标注。5．在图框右上方画齿轮有关参数表，包含制造、测量要求6．注写标题栏7．图号XM7-01在机械设备中键主要用于连接轴和轴上的零件（如齿轮、皮带轮等）以传递扭矩。也有的键具有导向的作用。常用键有普通平键、半圆键和钩头楔键。7.2.1常用键的种类普通平键半圆键钩头楔键1.普通平键的标记和查表普通平键分为A、B和C型，三种普通平键的标记方法类似。表示：A型普通平鍵，键宽為8，键长為25：键標記8×25GB1096—797.2.2平键连接A型B型C型普通平键的型号2.键槽的画法和尺寸标注7.2.2平键连接用于放置键的轴键槽和轮毂键槽的尺寸可从相关册查得。在轴键槽的剖面图中应标注键宽b和键槽深d-t，轮毂键槽应注出键宽b和键槽深d+t1。零件上键槽的尺寸及公差的标注纵向剖切时键按不剖绘制，而横向将键切断则应画出剖面线。普通平键的两侧面为键的工作表面，只应在接触面上画一条轮廓线。销是标准件，主要用于零件间的联接或定位。常用的销有圆柱销、圆锥销和开口销。
