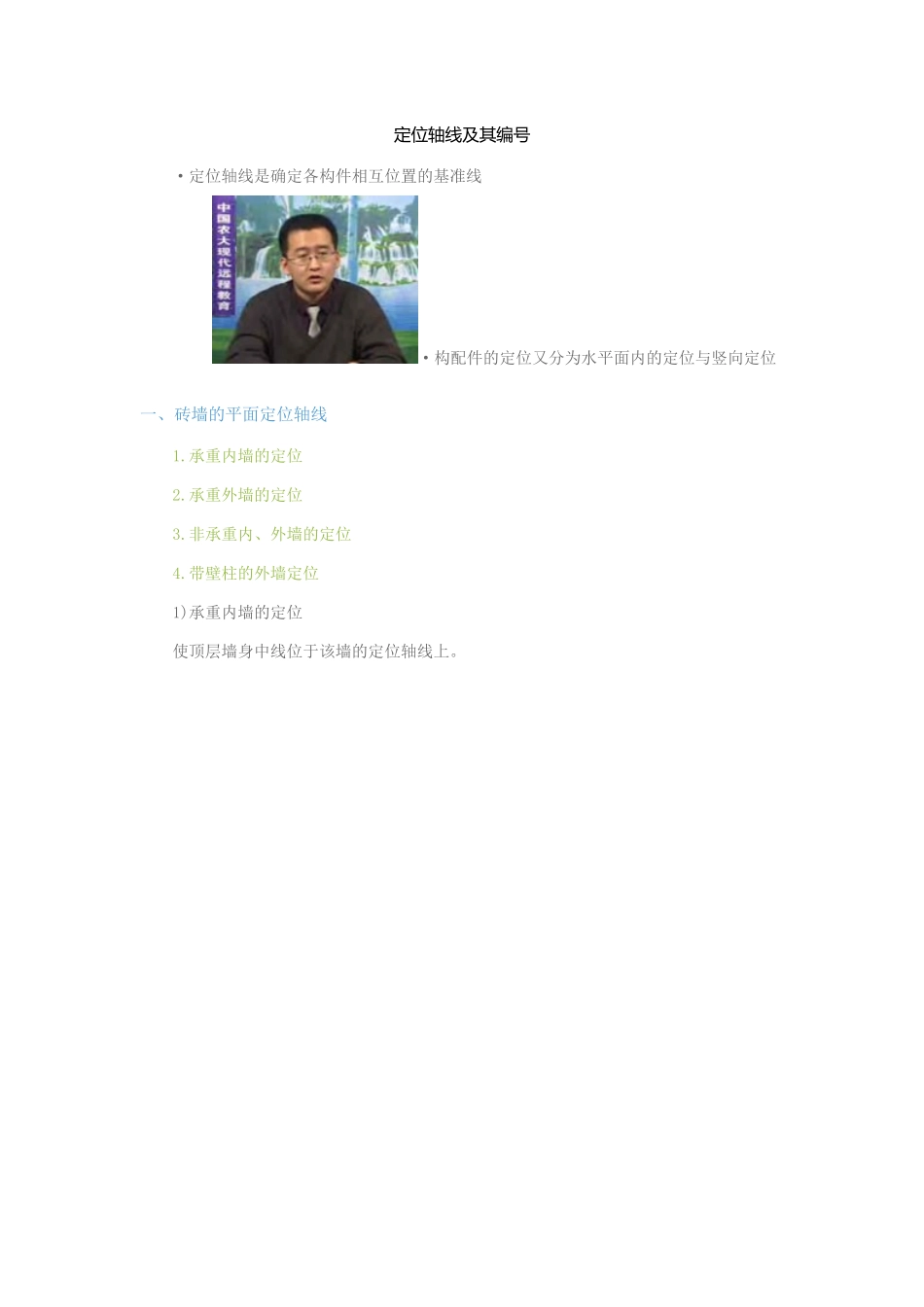

定位轴线及其编号·定位轴线是确定各构件相互位置的基准线·构配件的定位又分为水平面内的定位与竖向定位一、砖墙的平面定位轴线1
承重内墙的定位2
承重外墙的定位3
非承重内、外墙的定位4

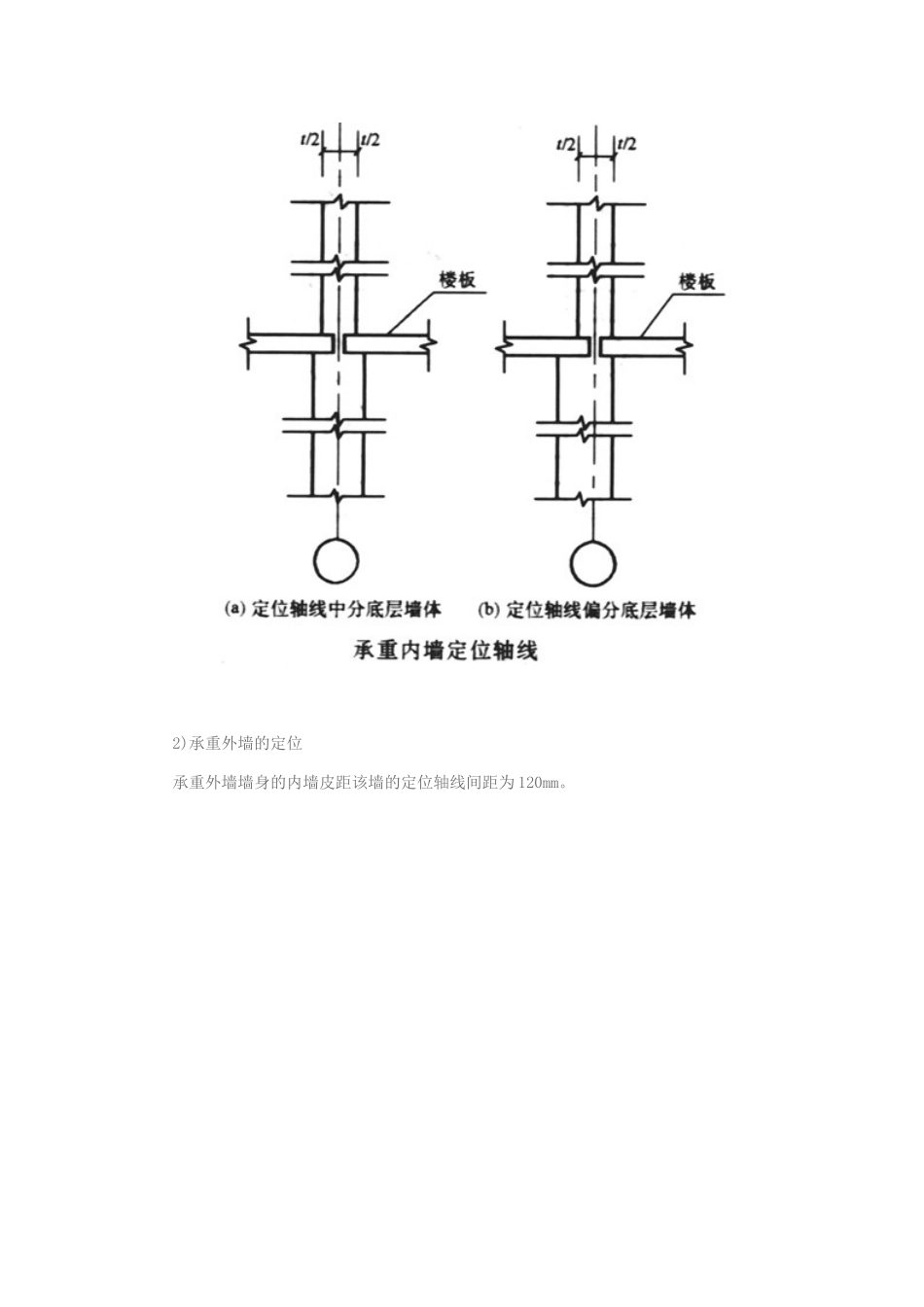

带壁柱的外墙定位1)承重内墙的定位使顶层墙身中线位于该墙的定位轴线上

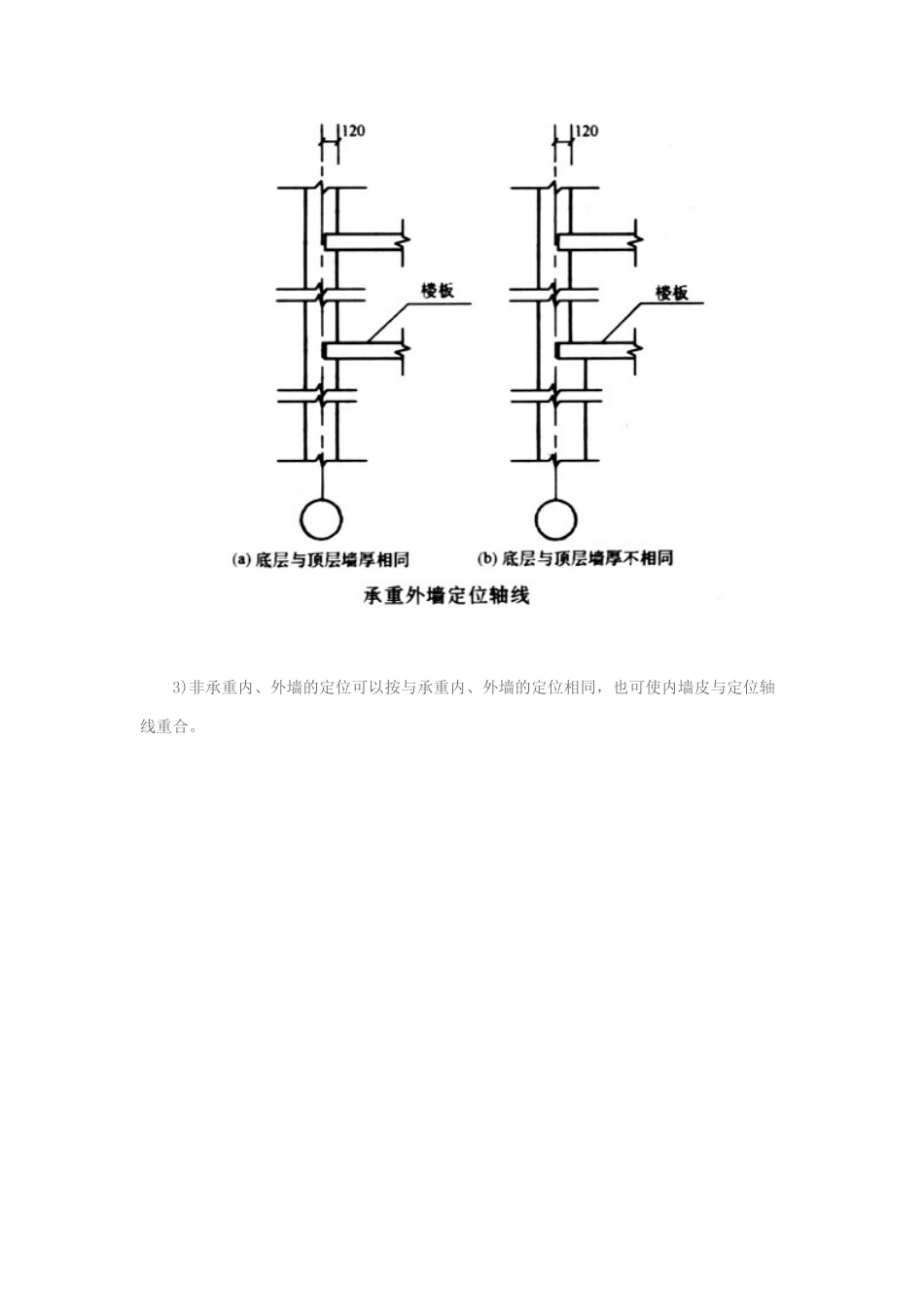

2)承重外墙的定位承重外墙墙身的内墙皮距该墙的定位轴线间距为120mm
3)非承重内、外墙的定位可以按与承重内、外墙的定位相同，也可使内墙皮与定位轴线重合
4)带内、外壁柱外墙的定位既可以使墙身内皮与定位轴线重合，也可以使距墙身内皮120mm处与平面定位轴线重合
二、变形缝处砖墙的平面定位1
一侧为承重墙，一侧为墙垛2
一侧为非承重墙，一侧为墙垛3
两侧为承重墙4
两侧均为非承重墙体三、高低层分界处砖墙定位轴线如高低层分界处有变形缝,按变形缝处理方法；如无变形缝，按图示方法定位
四、低层框架结构砖墙的定位轴线当低层为框架，上部为砖墙时，下层框架应与上部砖混结构的平面定位轴线相互对应
五、砖墙的竖向定位竖向定位的目的是确定构配件的竖向位置和竖向尺寸
其定位基准理解为房屋上某一水平平面
常以楼层上表面作为本层的定位基准
常以楼层上表面作为本层的定位基准
六、定位轴线的编号横向定位轴线的编号应从左到右用阿拉伯数字注写
纵向定位轴线的编号应自下而上用拉丁字母编写，其中I、O、Z不用于轴线编号，以免与1、2、0混淆
如字母数字不够，可用AA、BA或A1、A2代替
定位轴线也可以分区注写
“分区号-该区轴线号”
附加轴线应用分数表示
