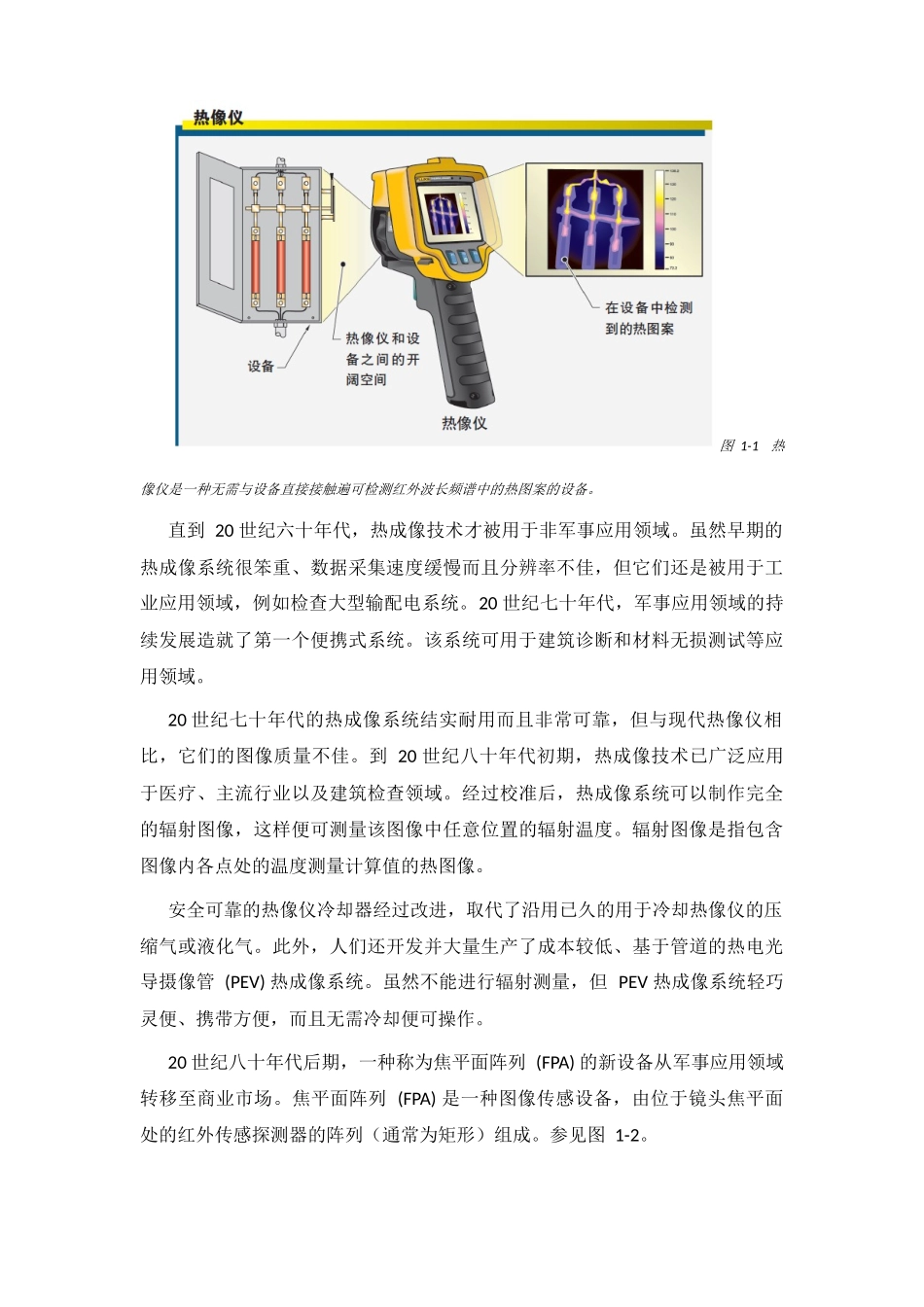

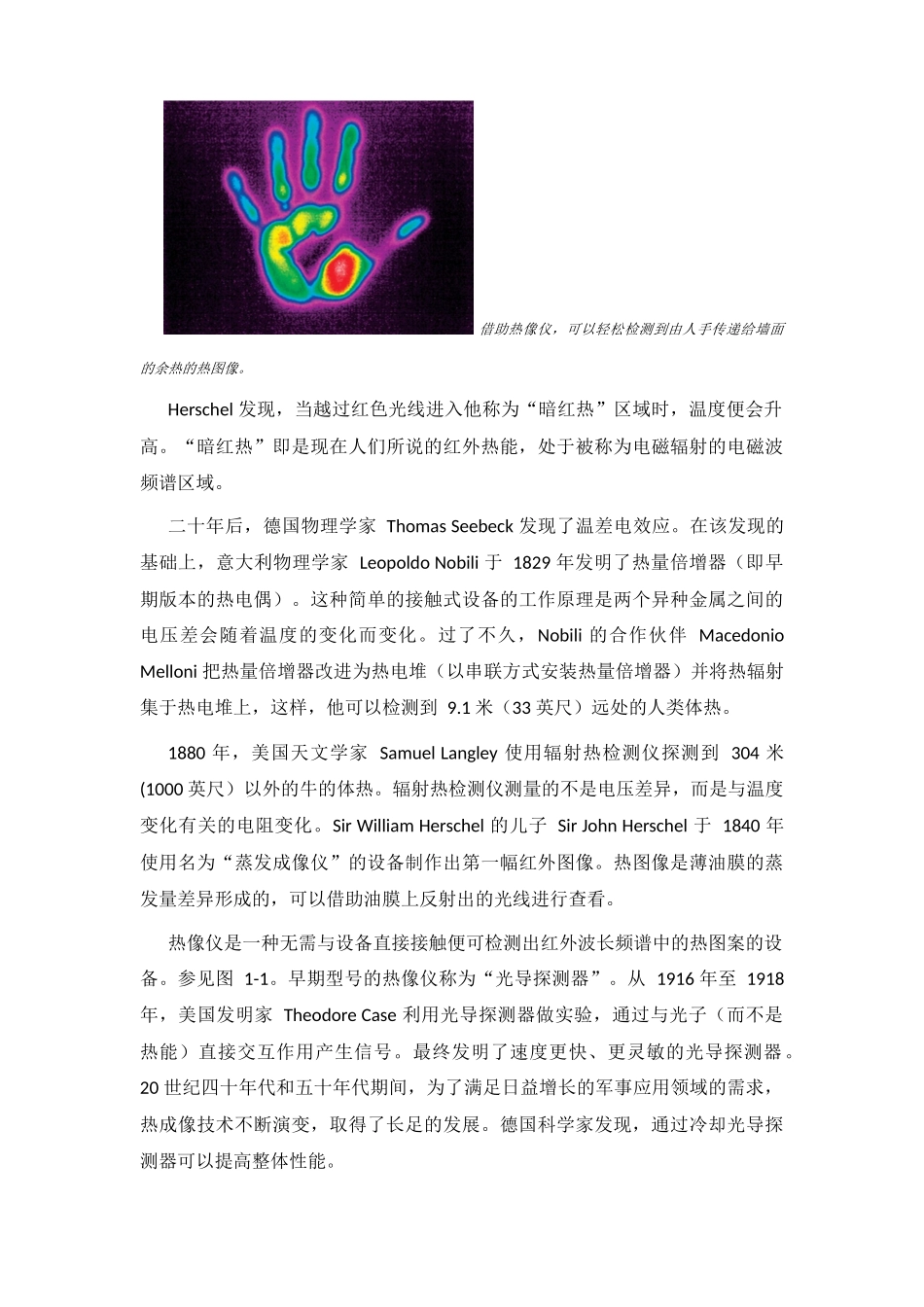

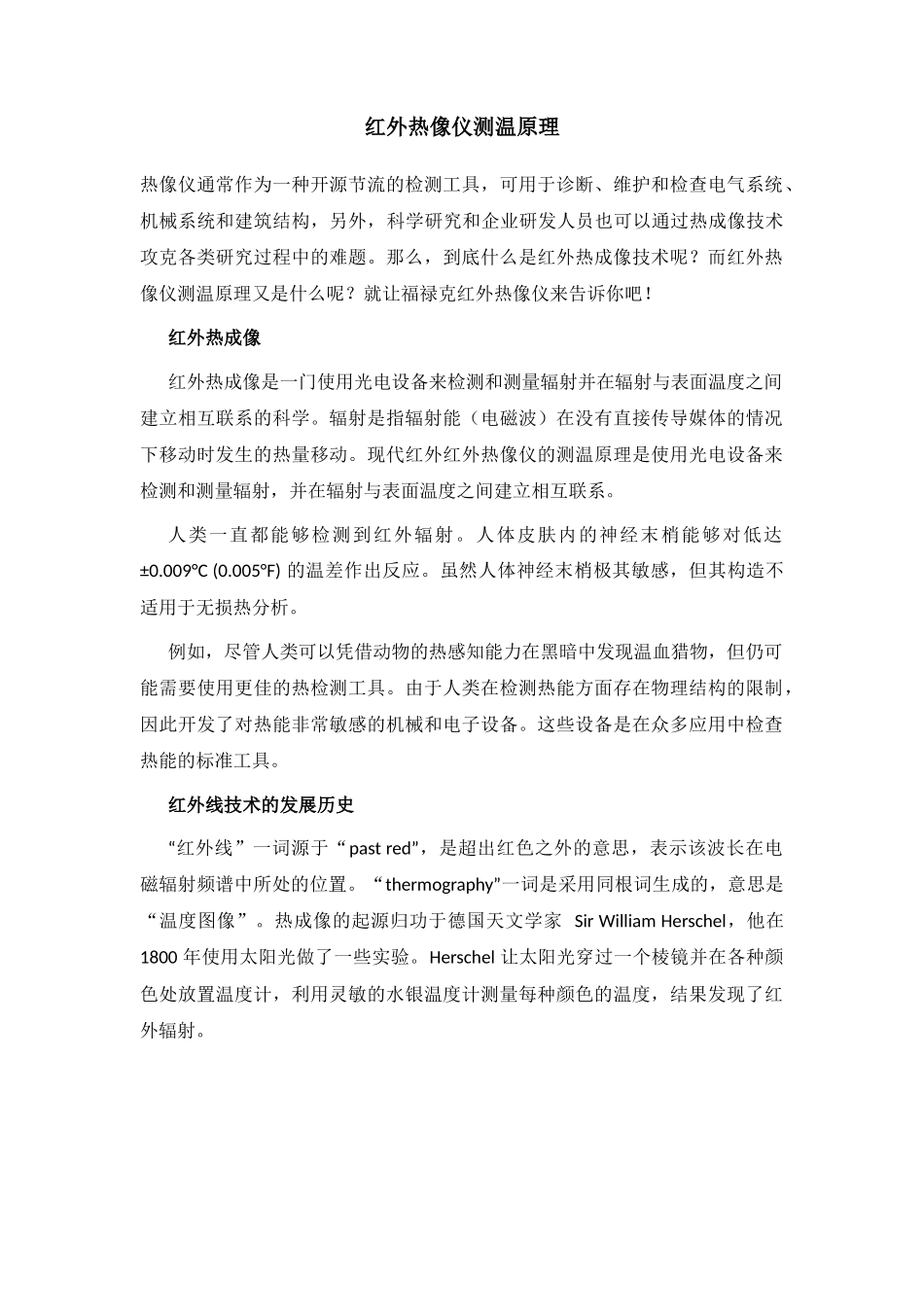

红外热像仪测温原理热像仪通常作为一种开源节流的检测工具，可用于诊断、维护和检查电气系统、机械系统和建筑结构，另外，科学研究和企业研发人员也可以通过热成像技术攻克各类研究过程中的难题。那么，到底什么是红外热成像技术呢？而红外热像仪测温原理又是什么呢？就让福禄克红外热像仪来告诉你吧！红外热成像红外热成像是一门使用光电设备来检测和测量辐射并在辐射与表面温度之间建立相互联系的科学。辐射是指辐射能（电磁波）在没有直接传导媒体的情况下移动时发生的热量移动。现代红外红外热像仪的测温原理是使用光电设备来检测和测量辐射，并在辐射与表面温度之间建立相互联系。人类一直都能够检测到红外辐射。人体皮肤内的神经末梢能够对低达±0.009°C(0.005°F)的温差作出反应。虽然人体神经末梢极其敏感，但其构造不适用于无损热分析。例如，尽管人类可以凭借动物的热感知能力在黑暗中发现温血猎物，但仍可能需要使用更佳的热检测工具。由于人类在检测热能方面存在物理结构的限制，因此开发了对热能非常敏感的机械和电子设备。这些设备是在众多应用中检查热能的标准工具。红外线技术的发展历史“红外线”一词源于“pastred”，是超出红色之外的意思，表示该波长在电磁辐射频谱中所处的位置。“thermography”一词是采用同根词生成的，意思是“温度图像”。热成像的起源归功于德国天文学家SirWilliamHerschel，他在1800年使用太阳光做了一些实验。Herschel让太阳光穿过一个棱镜并在各种颜色处放置温度计，利用灵敏的水银温度计测量每种颜色的温度，结果发现了红外辐射。借助热像仪，可以轻松检测到由人手传递给墙面的余热的热图像。Herschel发现，当越过红色光线进入他称为“暗红热”区域时，温度便会升高。“暗红热”即是现在人们所说的红外热能，处于被称为电磁辐射的电磁波频谱区域。二十年后，德国物理学家ThomasSeebeck发现了温差电效应。在该发现的基础上，意大利物理学家LeopoldoNobili于1829年发明了热量倍增器（即早期版本的热电偶）。这种简单的接触式设备的工作原理是两个异种金属之间的电压差会随着温度的变化而变化。过了不久，Nobili的合作伙伴MacedonioMelloni把热量倍增器改进为热电堆（以串联方式安装热量倍增器）并将热辐射集于热电堆上，这样，他可以检测到9.1米（33英尺）远处的人类体热。1880年，美国天文学家SamuelLangley使用辐射热检测仪探测到304米(1000英尺）以外的牛的体热。辐射热检测仪测量的不是电压差异，而是与温度变化有关的电阻变化。SirWilliamHerschel的儿子SirJohnHerschel于1840年使用名为“蒸发成像仪”的设备制作出第一幅红外图像。热图像是薄油膜的蒸发量差异形成的，可以借助油膜上反射出的光线进行查看。热像仪是一种无需与设备直接接触便可检测出红外波长频谱中的热图案的设备。参见图1-1。早期型号的热像仪称为“光导探测器”。从1916年至1918年，美国发明家TheodoreCase利用光导探测器做实验，通过与光子（而不是热能）直接交互作用产生信号。最终发明了速度更快、更灵敏的光导探测器。20世纪四十年代和五十年代期间，为了满足日益增长的军事应用领域的需求，热成像技术不断演变，取得了长足的发展。德国科学家发现，通过冷却光导探测器可以提高整体性能。图1-1热像仪是一种无需与设备直接接触遍可检测红外波长频谱中的热图案的设备。直到20世纪六十年代，热成像技术才被用于非军事应用领域。虽然早期的热成像系统很笨重、数据采集速度缓慢而且分辨率不佳，但它们还是被用于工业应用领域，例如检查大型输配电系统。20世纪七十年代，军事应用领域的持续发展造就了第一个便携式系统。该系统可用于建筑诊断和材料无损测试等应用领域。20世纪七十年代的热成像系统结实耐用而且非常可靠，但与现代热像仪相比，它们的图像质量不佳。到20世纪八十年代初期，热成像技术已广泛应用于医疗、主流行业以及建筑检查领域。经过校准后，热成像系统可以制作完全的辐射图像，这样便可测量该图像中任意位置的辐射温度。辐射图像是指包含图像内各点处的温度测量计算值的热图像。安全可靠的热像仪冷却器经过改进，取代了沿用已久的用于冷却热...
