利用Mapinfo生成地理渲染图VIP免费

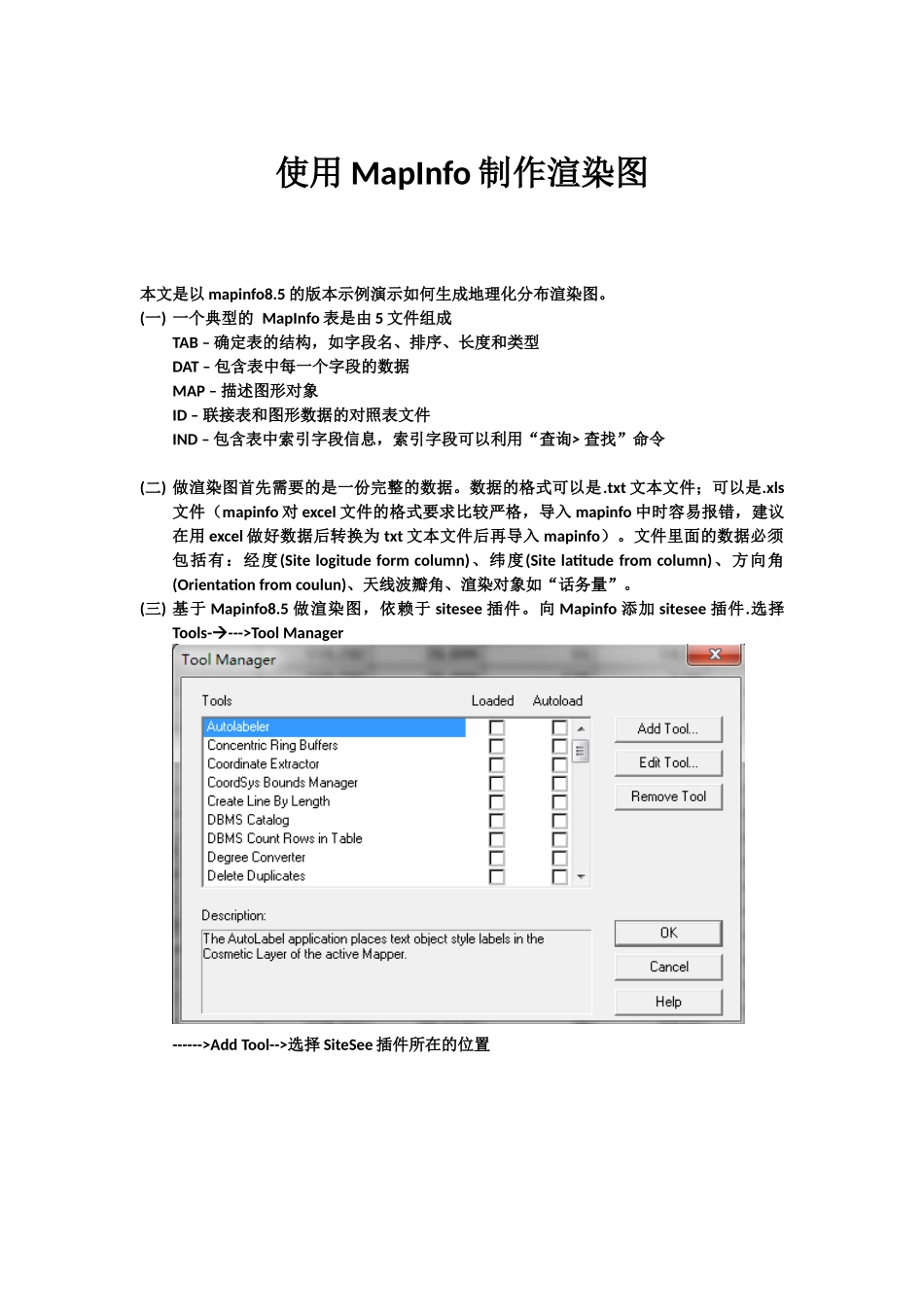

使用MapInfo制作渲染图本文是以mapinfo8.5的版本示例演示如何生成地理化分布渲染图。(一)一个典型的MapInfo表是由5文件组成TAB–确定表的结构，如字段名、排序、长度和类型DAT–包含表中每一个字段的数据MAP–描述图形对象ID–联接表和图形数据的对照表文件IND–包含表中索引字段信息，索引字段可以利用“查询>查找”命令(二)做渲染图首先需要的是一份完整的数据。数据的格式可以是.txt文本文件；可以是.xls文件（mapinfo对excel文件的格式要求比较严格，导入mapinfo中时容易报错，建议在用excel做好数据后转换为txt文本文件后再导入mapinfo）。文件里面的数据必须包括有：经度(Sitelogitudeformcolumn)、纬度(Sitelatitudefromcolumn)、方向角(Orientationfromcoulun)、天线波瓣角、渲染对象如“话务量”。(三)基于Mapinfo8.5做渲染图，依赖于sitesee插件。向Mapinfo添加sitesee插件.选择Tools---->ToolManager------>AddTool-->选择SiteSee插件所在的位置添加后loaded和autoload一定要勾选插件添加成功后在Table菜单下多出WFISiteSee：(四)打开数据文件(选择File---->Open…（导入需要渲染的数据文件）)(五)利用SiteSee插件(选择Table-----WFISiteSee--CreateSiteBoundaries)生成图层Sitelatitudefromcolumn：纬度Sitelongitudefromcolumn：经度导出表数据(六)打开基础图层（选择File--Open……（导入刚刚保存的表数据.TAB文件））打开基础图层后工作栏多出Map菜单（利用map菜单里面的CreateThenmaticMap创建地理专题图）：(七)生成专题图,选择Map----CreateThematicMap点击styles后可以设置显示颜色的门限值其中numberofinflections：设置的为显示等级是几级点击数字出现上图即可根据需要对每一等级对应的数值进行设置点击数值钱的颜色即可设置每一等级对应的颜色，最后点击确定在积雪点击OK即可完成显示等级以及颜色的设置生成渲染图上图中渲染图的效果不怎么理想，需要调整一下参数的设置。(八)参数设置。选择下图中红色标记的图标为showLegendShowLegend,双击空白处进行参数设置参数设置选择Settings如下：CellSize:把这个值设置小一点GridDimensions:由多少个点来填充满图片修改完参数之后的渲染图：(九)为渲染图添加地图(选择File--Open（打开已经做好的图层）)打开图层：打开图层后显示在地图上：上图中默认的情况，效果不太好，需要调整一下图层的上下位置：(十)调整图层选择红色圈中的按钮，此按钮为显示图层。图层对话框如下：根据项目的需要调整图层的位置如：重排顺序增加/删除显示/不显示可选/不可选可编辑/不可编辑标注缩放层变换显示设置内容调整后的效果：
