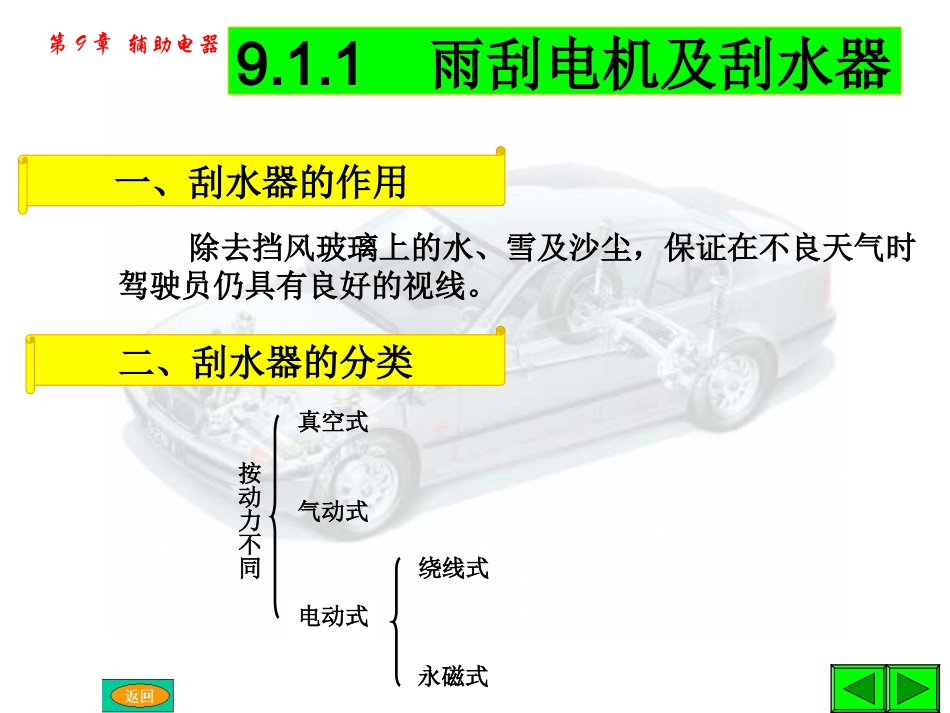

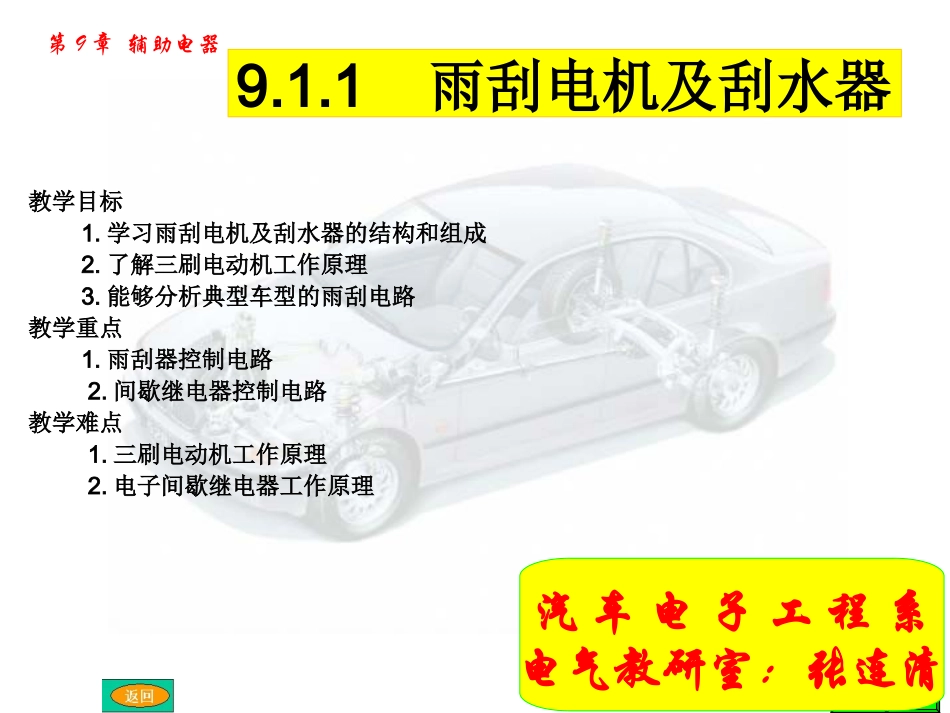

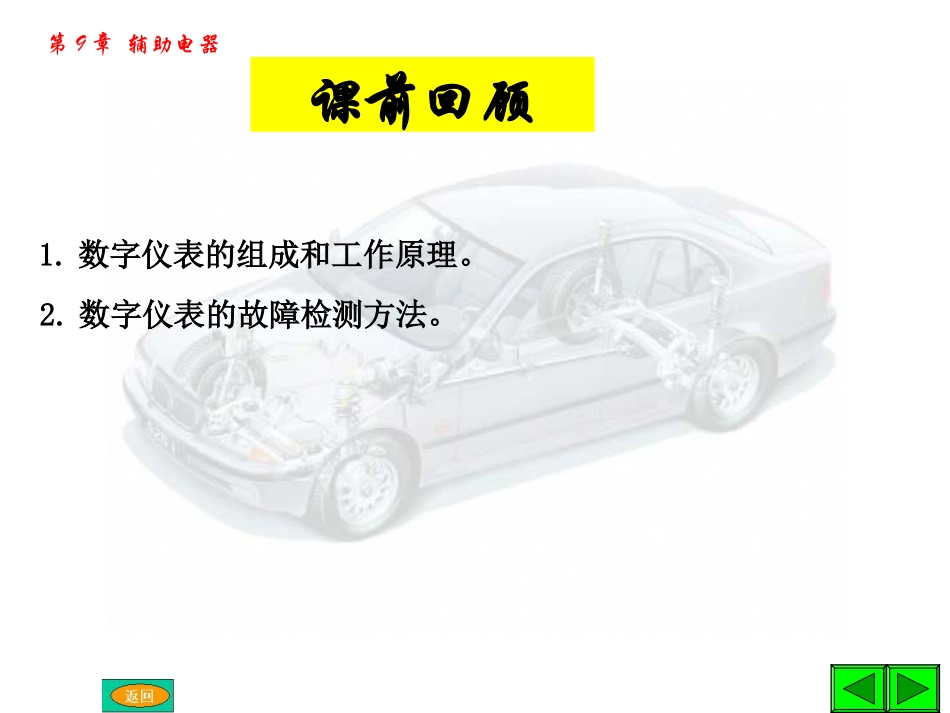

第9章辅助电器教学目标1.学习雨刮电机及刮水器的结构和组成2.了解三刷电动机工作原理3.能够分析典型车型的雨刮电路教学重点1.雨刮器控制电路2.间歇继电器控制电路教学难点1.三刷电动机工作原理2.电子间歇继电器工作原理9.1.1雨刮电机及刮水器汽车电子工程系电气教研室：张连清第9章辅助电器课前回顾1.数字仪表的组成和工作原理。2.数字仪表的故障检测方法。第9章辅助电器除去挡风玻璃上的水、雪及沙尘，保证在不良天气时驾驶员仍具有良好的视线。按动力不同真空式气动式电动式绕线式永磁式一、刮水器的作用二、刮水器的分类9.1.1雨刮电机及刮水器第9章辅助电器1、5—刮片架；2、4、6—摆杆；3、7、8—连杆；9—蜗轮；10—蜗杆；11—永磁式电动机；12—支架三、电动式雨刮器结构原理第9章辅助电器电动刮水器的组成1-直流电动机；2-蜗轮箱；3-底板；4、6-曲柄；5、7-连杆；8、10-摆杆；9、11-摆臂第9章辅助电器1—电枢2—永久磁铁磁极3—蜗杆4—蜗轮5—自动停位滑片1.刮水器电动机第9章辅助电器a.直流电动机旋转时，在电枢绕组内同时还产生反电动势，其方向与电枢电流的方向相反b.当电枢通电后转速逐渐上升时，其绕组内同时产生一个反电动势，方向与电枢电流方向相反c.电枢转速上升时，反电动势也相应上升，当电枢电流产生的电磁力矩与运转阻力矩平衡时，电枢的转速不再上升而趋于稳定。d.由于运转阻力矩一定时，电枢稳定运转所需要的电枢电流一定，对应的电枢绕组反向电动势的高低就一定。e.电枢绕组反向电动势与转速和正、负电刷之间串联的电枢线圈个数的乘积成正比。f.电枢绕组反向电动势一定时，转速和正、负电刷之间串联的电枢线圈个数成反比。2.三刷式电动机变速原理第9章辅助电器电源和正、负电刷接通时3.三刷式电动机电路原理第9章辅助电器电源和负电刷及偏置电刷接通时第9章辅助电器4）4.永磁式双速刮水器控制电路第9章辅助电器雨刮器在低速档时电流走向第9章辅助电器雨刮器在高速档时电流走向第9章辅助电器雨刮器自动复位装置工作时电流走向第9章辅助电器第9章辅助电器雨刮器自动复位装置工作时反电动势走向第9章辅助电器5.电子间歇刮水器电路第9章辅助电器奔驰车自动感应式雨刮控制系统采用了全新的雨刮控制，完全改变了由开关信号控制继电器的模式，它由电脑之间CAN-BUS网络信号传输综合控制,电脑根据车速及雨滴传感器信号控制雨刮器工作。当雨刮器开关置于“1”档及“2”档时，自动控制开始作用，当车速低于5km/h以下时，控制电脑工作，控制雨刮电机间歇工作，频率根据雨滴传感器信号控制雨刷电机。奔驰自感应雨刮控制系统奔驰自感应雨刮控制系统奔驰自感应雨刮控制系统奔驰自感应雨刮控制系统第9章辅助电器新型雨刮器柔性齿条刮水器结构图1.齿轮箱；2.滑块；3.连杆；4.曲柄销；5.蜗轮；6.柔性齿条；7.硬管第9章辅助电器1.雨刮器的组成。2.用三个电刷改变正、负电刷之间串联的电枢线圈个数来实现变速。3.永磁式双速刮水器控制电路及间歇继电器控制电路。课后小节第9章辅助电器思考题1.刮水器各挡都不工作有哪些故障原因？2.刮水器低速挡工作正常，高速挡不工作的原因有哪些？3.雨刮片不能停在正确位置的原因有哪些？第9章辅助电器谢谢大家！
