森德铜芯悦散热器2010VIP专享VIP免费

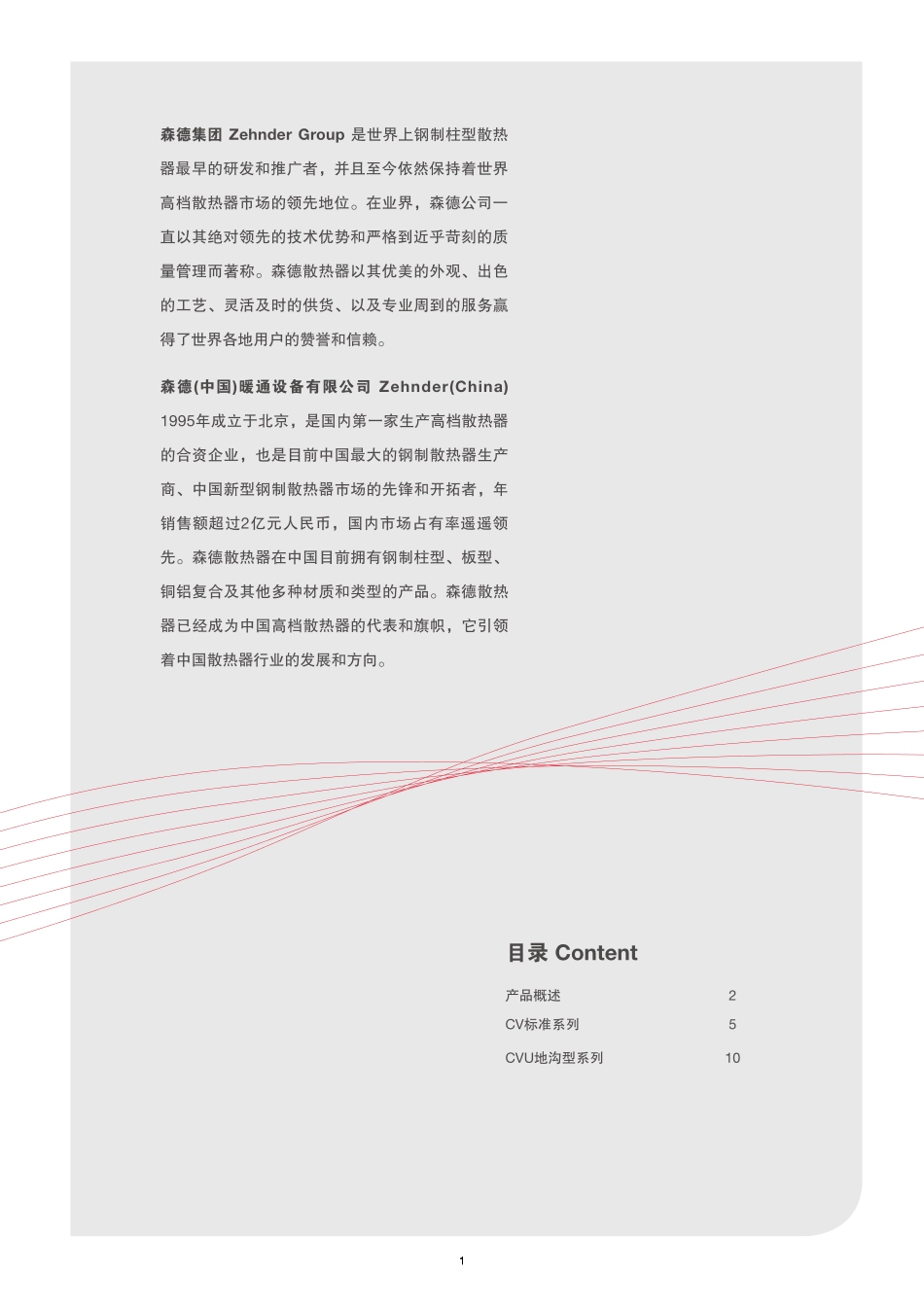

采暖制冷新风康舒集成�����森德散热器铜芯悦系列CompavectorRadiator21森德集团ZehnderGroup是世界上钢制柱型散热器最早的研发和推广者，并且至今依然保持着世界高档散热器市场的领先地位。在业界，森德公司一直以其绝对领先的技术优势和严格到近乎苛刻的质量管理而著称。森德散热器以其优美的外观、出色的工艺、灵活及时的供货、以及专业周到的服务赢得了世界各地用户的赞誉和信赖。森德(中国)暖通设备有限公司Zehnder(China)1995年成立于北京，是国内第一家生产高档散热器的合资企业，也是目前中国最大的钢制散热器生产商、中国新型钢制散热器市场的先锋和开拓者，年销售额超过2亿元人民币，国内市场占有率遥遥领先。森德散热器在中国目前拥有钢制柱型、板型、铜铝复合及其他多种材质和类型的产品。森德散热器已经成为中国高档散热器的代表和旗帜，它引领着中国散热器行业的发展和方向。1目录Content产品概述2CV标准系列5CVU地沟型系列102产品概述森德铜芯悦Compavector散热器是一种全铜水道的散热器，具有耐腐蚀，重量轻，承压高，散热量高，外形美观大方等特点。森德铜芯悦散热器根据用途需要可分为CV标准系列(地上安装)和CVU地沟型系列(也称暖沟型)两种。森德铜芯悦散热器的核心部分是散热芯，它是由一个或多个紫铜管(含铜量99%以上)和铝翅片胀接在一起的模块组合而成。根据需要长度可变，范围在600mm和3000mm。长度大于3000mm时，可根据用户要求定制。产品特点：由于森德公司特有的结构设计，故铜芯悦CV标准系列产品具有以下特点:◆美观大方，小巧精致；◆散热量大，散热性能稳定；◆防腐能力强，不受采暖系统的约束；◆安装方便，满足各种场合的安装需要；◆表面光滑，颜色多样；◆外罩可拆卸，便于清洁，这是这一类型产品的革命性进步34铜芯悦散热器CV标准系列森德铜芯悦散热器CV标准系列(地上安装)外型美观大方，是由散热芯、钢制外罩和铝合金格栅组成。森德专利设计，由冷轧钢板剪切、折弯、焊接后，经电泳和喷塑制成的外罩，可以拆卸，解决了这类散热器不易清洁的问题。适用于各类建筑物(公寓、别墅、办公楼、机场等公共设施)低窗台下的安装。散热芯散热芯是森德铜芯悦散热器的核心部分，它由水道管和翅片组合。水道管：紫铜TP2(含铜99%以上)，厚度≥0.8mm，外径20mm。翅片：铝合金，厚度≥0.3mm，(尺寸：60x60mm至180x240mm)铝翅片之间的间距通过计算和大量的实验优化确定，通过翻边保证了间距的均匀稳定。由于翅片较厚，冲压成型，强度高，不易变形，保证了散热量的稳定性。紫铜管与铝翅片之间采用机械胀接，通过科学设计胀头和严格的质量控制，既能保证较好的接触强度、较小的接触热阻，又能避免紫铜管因膨胀过度而过度变薄或撕裂，因此森德铜芯悦散热器的散热量比普通同类产品超出高达20%。模块之间的连接是通过特殊的多通道连接件相连，根据型号的不同采用串联或并联或串并联，达到散热量和水力阻力损失的最优值。所有接头和连接件均选用优质黄铜H62或紫铜件。工作压力：12bar(测试压力18bar)工作温度：120℃接口尺寸：DN15(1/2"标准)DN20(3/4"可选)接口方式：1200、2233(CVU系列只有1400)包装：散热器外侧缠有塑料膜，再加U形波纹纸板保护。散热量：散热器的散热量根据国标GB13754检测的散热量标定。铜芯悦散热器CVU地沟型系列森德铜芯悦散热器CVU地沟型系列是由散热芯、支撑架和外壳(选配)组成，安装隐蔽，适用于地板垫层较高的场所使用，常见的写字楼、机场等公共设施、别墅及公寓等都可实现落地窗下的暗埋安装。5森德铜芯悦散热器CV标准型产品说明森德铜芯悦散热器CV标准系列(地上安装)是最常用的一种散热器，散热器整体在工厂组装成一体，工地只需直接接管和固定即可投入运行。由于其尺寸特性，也有人称此为踢脚板型散热器。可以直接安装在多种落地玻璃窗下，既可以用作房间的唯一采暖设施，也可以作房间的采暖补偿或用于大型玻璃幕墙的防结露工程。CV标准系列的结构森德铜芯悦散热器CV标准系列由散热芯和外壳组成，散热芯由一个或多个散热芯模块串联或并联在一起，散热器的总长度为600mm到3000mm。森德设计的散热芯与外罩的组合已申请专利，散热器安装...
