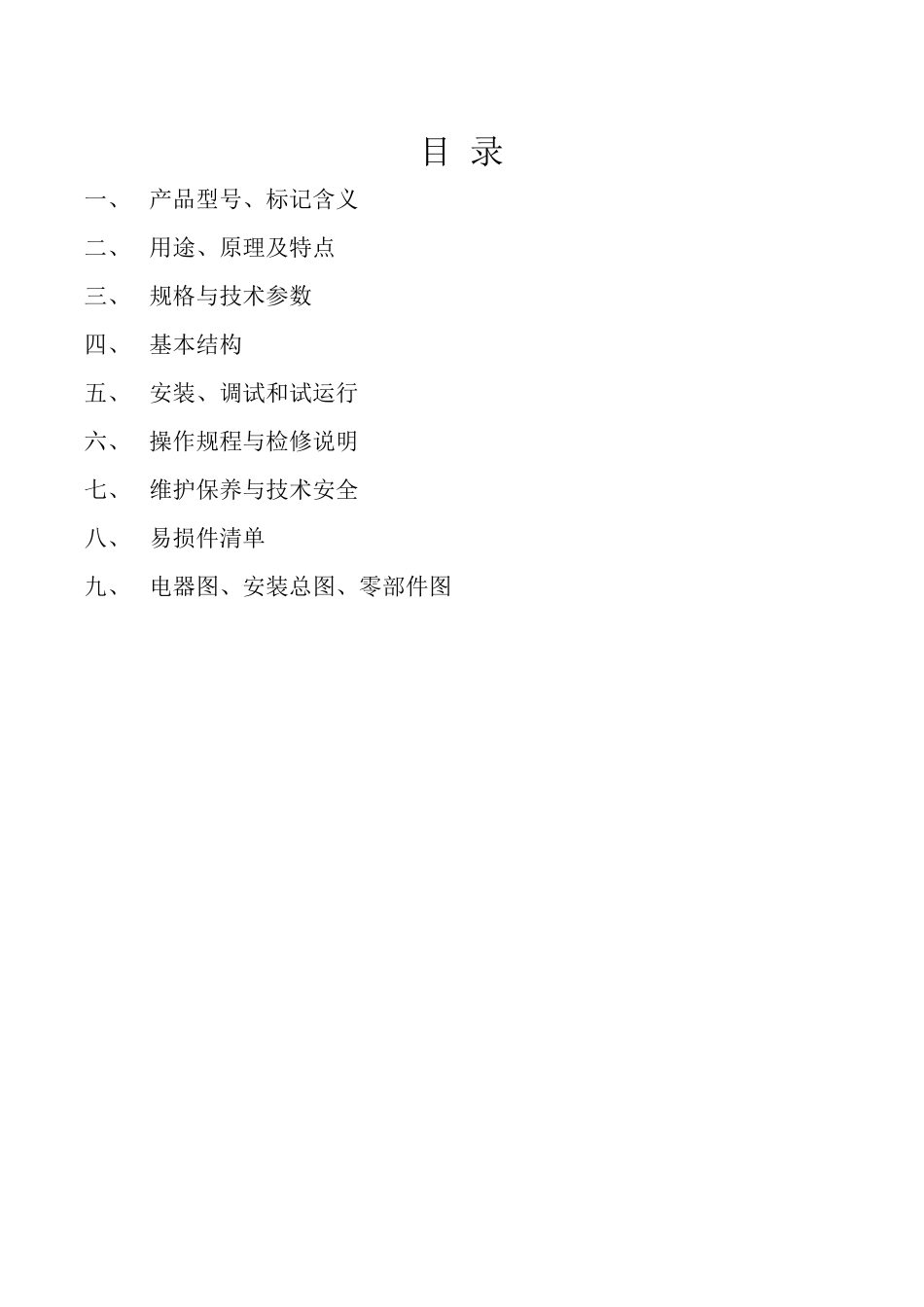

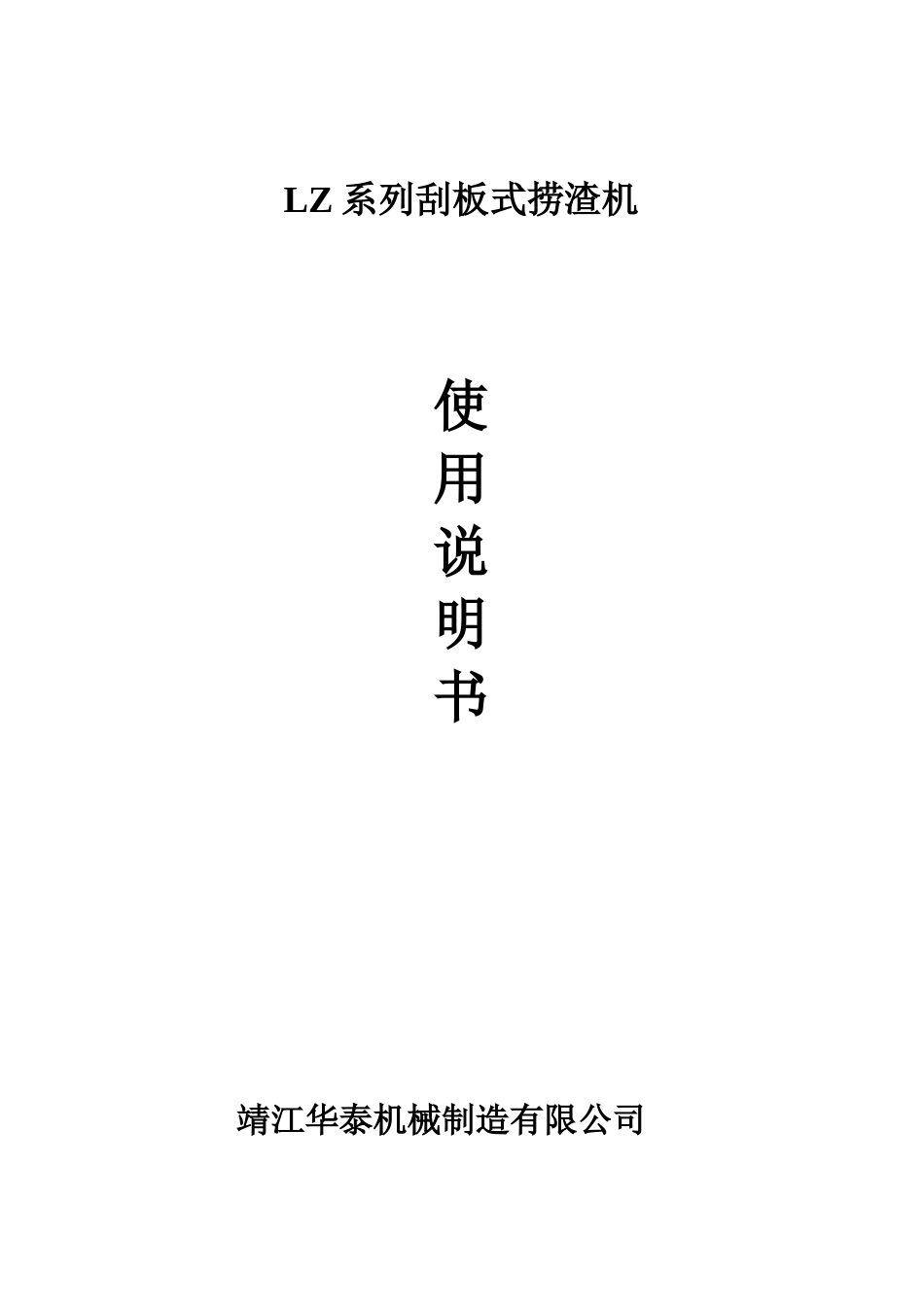

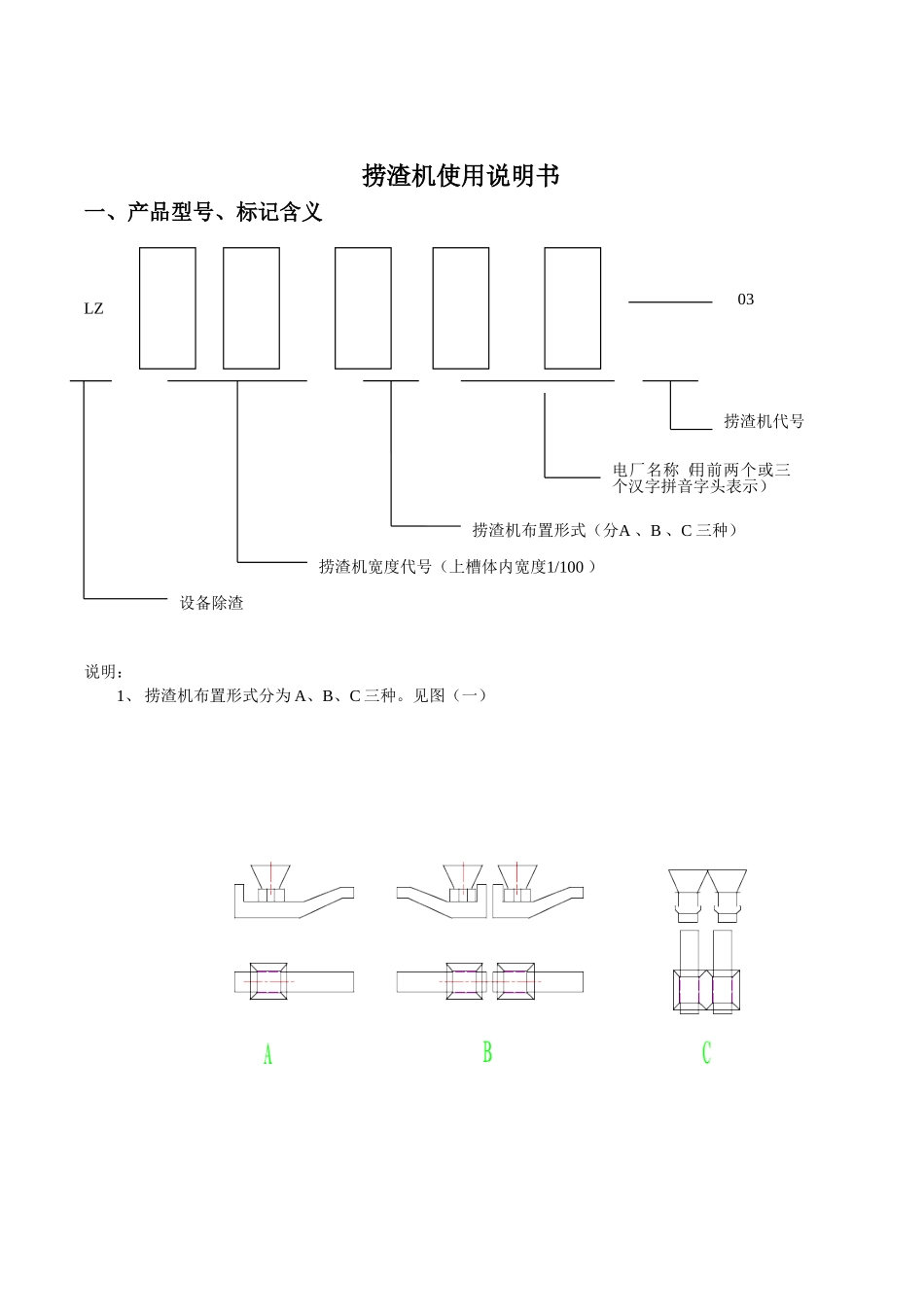

LZ系列刮板式捞渣机使用说明书靖江华泰机械制造有限公司目录一、产品型号、标记含义二、用途、原理及特点三、规格与技术参数四、基本结构五、安装、调试和试运行六、操作规程与检修说明七、维护保养与技术安全八、易损件清单九、电器图、安装总图、零部件图捞渣机使用说明书一、产品型号、标记含义LZ说明：1、捞渣机布置形式分为A、B、C三种。见图（一）捞渣机代号电厂名称（用前两个或三个汉字拼音字头表示）捞渣机布置形式（分A、B、C三种）捞渣机宽度代号（上槽体内宽度1/100）设备除渣03图(一)捞渣机布置形式形式A为一台锅炉配置一台捞渣机，单侧排渣（左侧或右侧）。捞渣机纵向中心线与锅炉炉膛中心线平行重合，传动系统平台左置或右置。形式B为一台锅炉配置二台捞渣机，双侧排渣。捞渣机纵向中心线与锅炉炉膛中心线平行重合，相背布置（即两尾相靠）。形式C为一台锅炉配置一台渣机，炉后排渣。捞渣机纵向中心线与锅炉炉膛中心线垂直或平行并列布置。2、传动系统平台设置方位的确定：人面向捞渣机出渣口，平台在左侧者定为左量，平台在右侧者定为右量。溢流装置、故障拍渣孔一般与平台同侧，均在炉前一侧，即捞渣机拖出方向。定货时需方应提出设置方位要求。二、用途、原理及特点：1、用途：本机使用于火力发电厂各类燃煤锅炉除渣，可与25-600MW机组（蒸发量130---2000t/h锅炉）配套。我公司根据客户的具体要求，可设计不同规格，不同形式的捞渣机。捞渣机是锅炉除渣设备中的主要设备，它与渣井（含支架）、关断门、碎渣机、自行式活动渣斗等设备组成一套完整的锅炉除渣系统。2、工作原理：上槽体内储满冷却水（水温≦60℃），炉膛内的高温红渣经渣井、关断门落入上槽体水中骤冷粒化，由环型链条牵引的角钢型刮板向前拖出，再经碎渣机破碎后进入渣沟，水力输送到灰浆池，亦可不竟碎渣机而直接装车或积存在自行式活动渣斗中，之后装车运出，供综合利用。3、特点：本机与关断门配合使用，关断门全部打开后插入上槽体水中，组成炉底的密封系统，实现炉底不漏风，使锅炉运行稳定。当捞渣机出现故障时，可关闭关断门，使炉渣积存在渣井中，可达到检修捞渣机不停炉的目的。本机配有多种监测保护装置（如掉链保护、安全离合器过载保护、电器系统的电流过过载保护等）及电控柜，便于现场和远距离监控运行状态。本机与水力排渣方案相比，节水、节电、节煤。改善了运行状况，减轻了操用者的劳动强度，提高了综合效益，锅炉运行安全可靠。三、规格与技术参数：主要规格与技术参数见表（一）表（一）主要规格单位数值槽宽mm600、800、1000、1200、1400出渣能力额定t/h5—65最大t/h80电机功率KW405—22水耗量t/h5—60水容积m38—80水深mm1000——2500刮板速度m/min0.3—1.2四、基本结构刮板捞渣机主要有机体、刮板链条、上导轮、下导轮、驱动装置、传动系统、张紧装置、行走轮、电气系统、供水管总成、报警装置等组成。如图（二）所示：来，同时又提高了机体的钢度和强度。2、刮板链条总成：刮板链条是刮板式捞渣机的主要运动部件，也是易损件。刮班采用16Mn角钢加强结构设计，两端用特制的圆环链连接。链条用高强度矿山用圆环链，有进口材料制造，规格为18×64、22×86、26×92、30×108等。装配时要求左右两侧对应的链条长度相等。3、上、下导轮总成：根据上下导轮受力情况分析及掉链报警的可靠性，上下导轮采用悬臂式结构形式。上下导轮各四个。为了防止灰水渗入轴承内，保证滚动轴承免遭灰水磨损，上导轮采用水流密封机构，在轴端接有0.3——0.4Mpa的压力水，它通过轴心孔和有关零件间的间隙流入上槽体，由于内外压力差阻止灰水渗入。尾部两侧的下导轮上分别装有赤形讯号发生器，与感应元件配合，组成掉链以保证只要一侧的链条脱离了导向轮，及能及时报警。4、驱动装置采用通轴、两端由滚动轴承及轴承座支撑，为了便于维修，驱动链轮报警装置。5、张紧装置总成：张紧装置分别置于张紧轮通轴的两侧，通过升降装置调节链条松紧，两侧调节应一致，使刮板的长度方向垂直于机体侧壁。6、行走轮总成：整机行走机构有四个或多个行走轮组成（视捞渣机的长度而定），分别固定在机体上。捞渣机移...
