4.5凸透镜成像(第一课时)VIP免费

4.5凸透镜成像(第一课时)_第1页
1/26
4.5凸透镜成像(第一课时)_第2页
2/26
4.5凸透镜成像(第一课时)_第3页
3/26

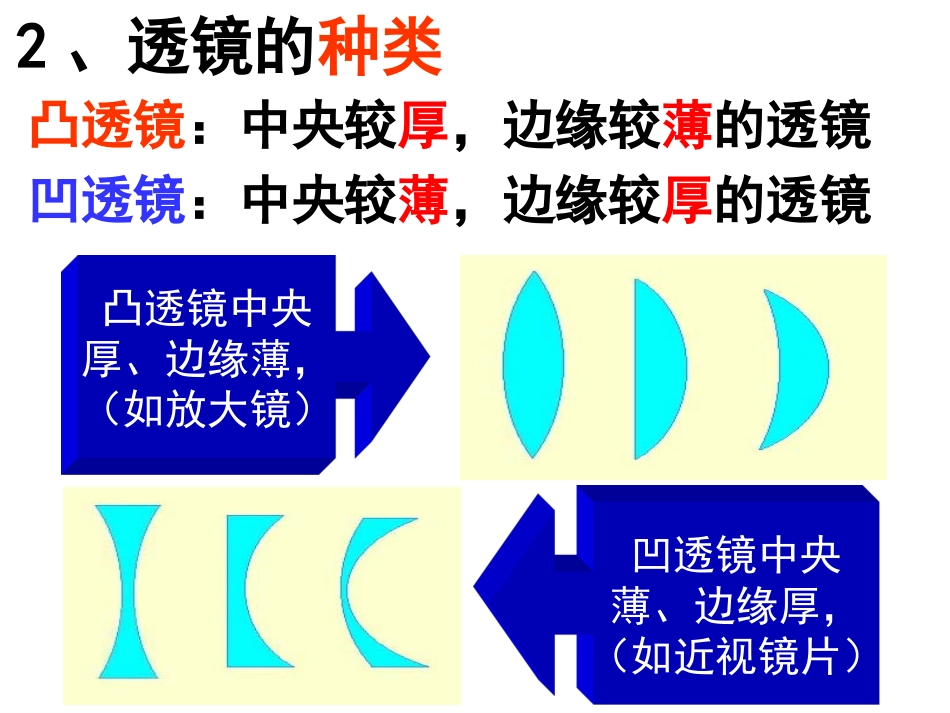

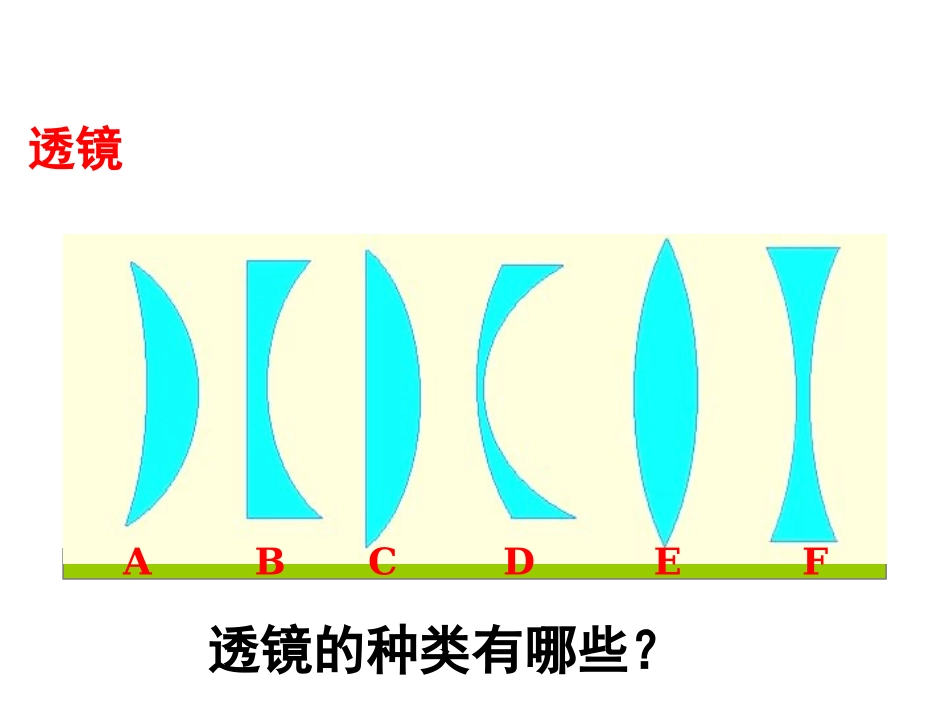

第五节:科学探究:凸透镜成像(第一课时)透镜的种类有哪些?ABCDEF1、透镜的概念透镜是利用光的折射原理制成的光学器件。2、透镜的种类凸透镜:中央较厚,边缘较薄的透镜凹透镜:中央较薄,边缘较厚的透镜凸透镜中央厚、边缘薄,(如放大镜)凹透镜中央薄、边缘厚,(如近视镜片)属于凸透镜的是:属于凹透镜的是:ABCDEFA、C、DB、E、F练习一:识别下列透镜,并归类:提出问题:光通过透镜时,透镜对光线有什么作用?凸透镜对光线有会聚作用凸透镜也叫会聚透镜3、透镜对光的作用凹透镜对凹透镜对光线的作用F凹透镜对光线有发散作用,因此凹透镜也叫发散透镜练习2、在下列虚线处填上适当的透镜FFFFC1C2O光心C1C2O光心凸透镜凹透镜4.概念:主光轴:通过两个球面球心的直线,简称主光轴.光心:凸透镜的中心(在主光轴上).主光轴主光轴凸透镜能使平行于主光轴的光会聚在一点,这个点叫做焦点,焦点到光心的距离叫做焦距。oOFF结论:凸透镜有两个实焦点,两边的焦距相等。凸透镜的实焦点OF结论:从凸透镜焦点处发出的光线经凸透镜折射后平行于主光轴射出OFF?想一想:从凸透镜焦点处发出的光线经凸透镜折射后光线将会••••••三棱镜对光线的作用通过三棱镜的光线经三棱镜两次折射后向三棱镜较厚的一端偏折。F凸透镜是三棱镜的组合F凹透镜是三棱镜的组合FFO二、三条特殊光线1.凸透镜的三条特殊光线1.平行主光轴的光线,折射后经过另一侧的焦点2.经过光心的光线,方向不变3.经过焦点射向凸透镜的光线,折射后平行主光轴2、凹透镜的三条特殊光线FF1.平行主光轴的光线,折射后发散,且折射光线的反向延长线经过另一侧焦点2.经过光心的光线方向不变3.射入凹透镜且延长线经过另一侧焦点的光线,折射后,光线平行主光轴FFFF练习3、完成下列光路图。FFFFFFF练习4、完成下列光路图FFFFF2、通过光心的光线传播方向不改变。(经过光心画直线)1、平行于主光轴的光线经凸透镜折射后通过焦点,经凹透镜折射后发散,发散的折射光线的反向延长线通过虚焦点。(平行光线过焦点)3、经过凸透镜焦点的光线折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线折射后平行于主光轴射出。(经过焦点变平行)三条特殊光线怎样测凸透镜焦距?让凸透镜正对太阳光,在透镜另一侧上下移动光屏,直到光屏上得到一个最小最亮的光斑F,用刻度尺测出光斑F到凸透镜光心O的距离,即为焦距f。定义:利用光的折射原理制成的光学器件1、主光轴:通过两个球心的直线,叫作透镜的主光轴。简称光轴。2、光心:凸透镜的中心。3、焦点:平行光通过凸透镜后将会会聚于一点。这个点叫作焦点。4、焦距:焦点到凸透镜的距离叫焦距。分类:凸透镜:中间厚边缘薄的透镜凹透镜:中间薄边缘厚的透镜透镜概念:作用:凸透镜:对光有会聚作用凹透镜:对光有发散作用三条特殊光路透镜中的三条特殊光路:1、过光心的光线方向不变.(经过光心画直线)2、平行主光轴的入射光线经透镜折射后过焦点,(凹透镜反向延长线过焦点).(平行光线过焦点)3、过焦点的入射光线经透镜折射后平行主光轴射出.(经过焦点变平行)课堂练习1、透镜是利用光的规律制成的,透镜有两类:一类是中间比边缘厚的透镜叫做,如镜片;另一类是中间比边缘薄的透镜叫,如镜片。2、在透镜中心处,通过两个球面球心的直线叫做透镜的。3、凸透镜对光有作用,凹透镜对光有作用。4、平行光通过凸透镜,将会聚到主光轴上的一点,这个点称为凸透镜的,到光心的距离叫做,一个透镜有两个。探究性学习在北极进行探索的工作人员丢失了火种,请你为在冰天雪地中工作的探险人员想想办法获得火种,替他们解决后顾之忧。

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

4.5凸透镜成像(第一课时)
