第二节抗震设计的基本要求VIP免费

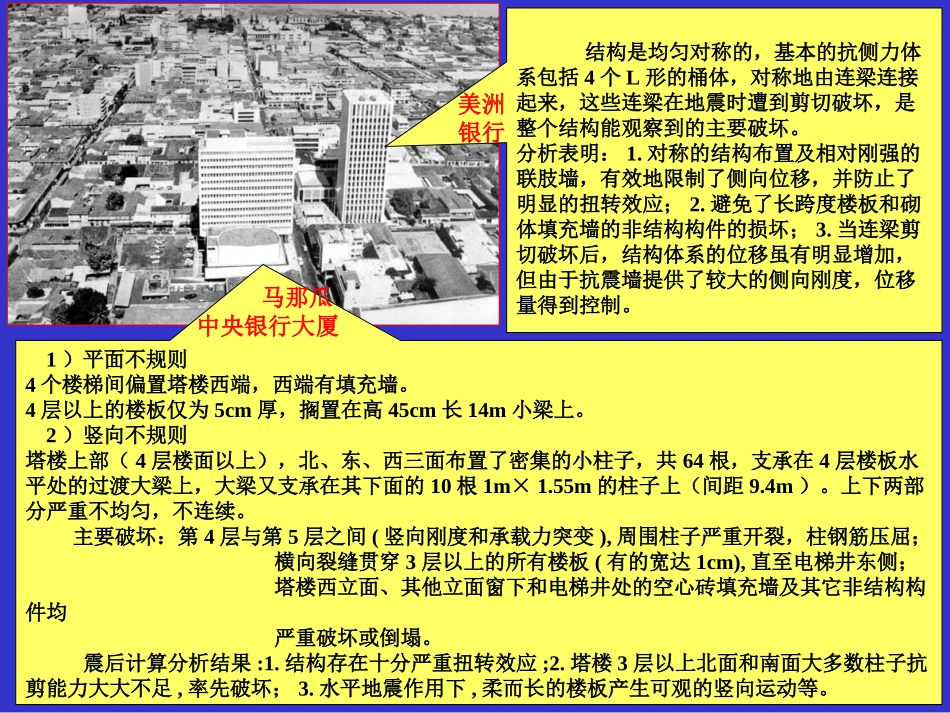

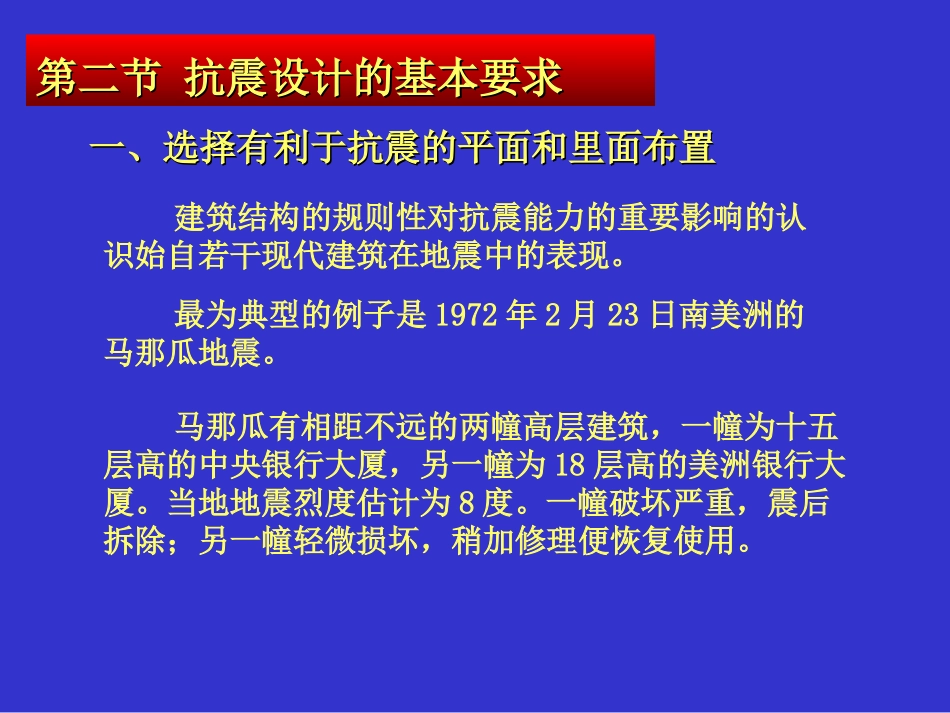

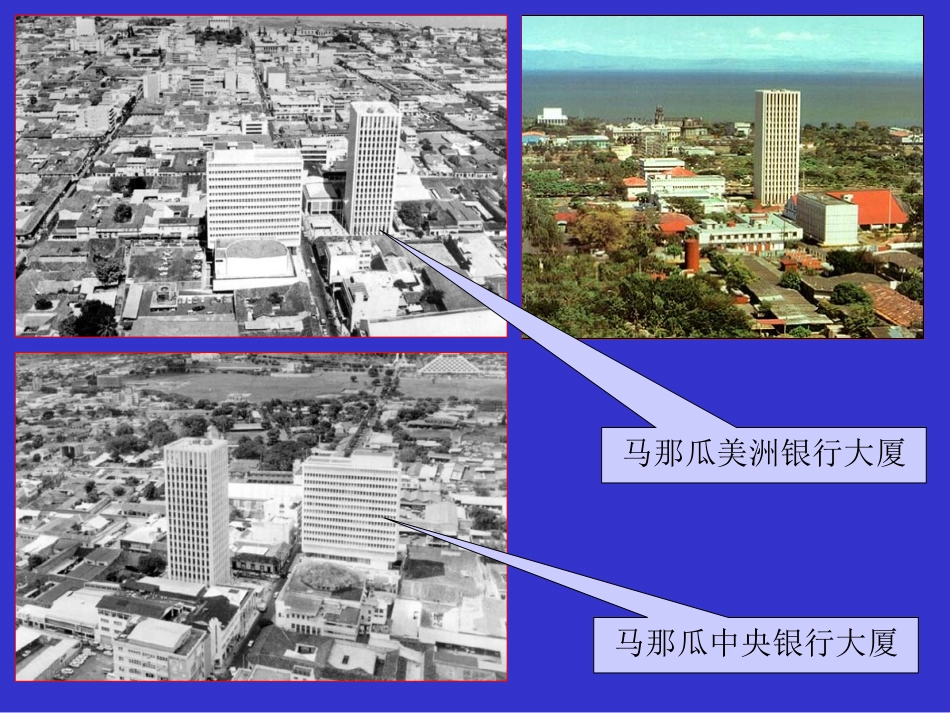

一、选择有利于抗震的平面和里面布置一、选择有利于抗震的平面和里面布置建筑结构的规则性对抗震能力的重要影响的认识始自若干现代建筑在地震中的表现。最为典型的例子是1972年2月23日南美洲的马那瓜地震。马那瓜有相距不远的两幢高层建筑，一幢为十五层高的中央银行大厦，另一幢为18层高的美洲银行大厦。当地地震烈度估计为8度。一幢破坏严重，震后拆除；另一幢轻微损坏，稍加修理便恢复使用。第二节抗震设计的基本要求第二节抗震设计的基本要求马那瓜中央银行大厦试问：那一幢破坏严重呢？马那瓜美洲银行大厦1）平面不规则4个楼梯间偏置塔楼西端，西端有填充墙。4层以上的楼板仅为5cm厚，搁置在高45cm长14m小梁上。2）竖向不规则塔楼上部（4层楼面以上），北、东、西三面布置了密集的小柱子，共64根，支承在4层楼板水平处的过渡大梁上，大梁又支承在其下面的10根1m×1.55m的柱子上（间距9.4m）。上下两部分严重不均匀，不连续。主要破坏：第4层与第5层之间(竖向刚度和承载力突变),周围柱子严重开裂，柱钢筋压屈；横向裂缝贯穿3层以上的所有楼板(有的宽达1cm),直至电梯井东侧；塔楼西立面、其他立面窗下和电梯井处的空心砖填充墙及其它非结构构件均严重破坏或倒塌。震后计算分析结果:1.结构存在十分严重扭转效应;2.塔楼3层以上北面和南面大多数柱子抗剪能力大大不足,率先破坏；3.水平地震作用下,柔而长的楼板产生可观的竖向运动等。马那瓜中央银行大厦结构是均匀对称的，基本的抗侧力体系包括4个L形的桶体，对称地由连梁连接起来，这些连梁在地震时遭到剪切破坏，是整个结构能观察到的主要破坏。分析表明：1.对称的结构布置及相对刚强的联肢墙，有效地限制了侧向位移，并防止了明显的扭转效应；2.避免了长跨度楼板和砌体填充墙的非结构构件的损坏；3.当连梁剪切破坏后，结构体系的位移虽有明显增加，但由于抗震墙提供了较大的侧向刚度，位移量得到控制。美洲银行不规则类型定义扭转不规则楼层的最大弹性水平位移（或层间位移），大于该楼层两端弹性水平位移（或层间位移）平均值的1.2倍凹凸不规则结构平面凹进的一侧尺寸，大于相应投影方向总尺寸的30%楼板局部不连续楼板的尺寸和平面刚度急剧变化，例如，有效楼板宽度小于该层楼板典型宽度的50%,或开洞面积大于该层楼面面积的30%，或较大的楼层错层平面不规则的类型1221222.1122扭转不规则max3.0BBmaxBmax3.0BBmaxBmaxBmax3.0BBmaxBmax3.0BB凹凸角不规则BBb5.0BBlAAA3.00l局部不连续大开洞错层不规则类型定义扭转不规则楼层的最大弹性水平位移（或层间位移），大于该楼层两端弹性水平位移（或层间位移）平均值的1.2倍凹凸不规则结构平面凹进的一侧尺寸，大于相应投影方向总尺寸的30%楼板局部不连续楼板的尺寸和平面刚度急剧变化，例如，有效楼板宽度小于该层楼板典型宽度的50%,或开洞面积大于该层楼面面积的30%，或较大的楼层错层平面不规则的类型不规则类型定义侧向刚度不规则该层的侧向刚度小于相邻上一层的70%，或小于其上相邻三个楼层侧向刚度平均值的80%；除顶层外，局部收进的水平向尺寸大于相邻下一层的25%竖向抗侧力构件不连续竖向抗侧力构件（柱、抗震墙、抗震支撑）的内力由水平转换构件（梁、桁架等向下传递楼层承载力突变抗侧力结构的层间受剪承载力小于相邻上一楼层的80%竖向不规则的类型17.0iiKKiK1iK2iK3iK)3(8.0321iiiiKKKK沿竖向的侧向刚度不规则（有柔软层）竖向抗侧力构件不连续竖向抗侧力结构屈服抗剪强度不均匀（有薄弱层）iyQ,1,iyQ1,,8.0iyiyQQ严重不规则是指体型复杂，多项不规则指标超过表中指标或某一项大大超过规定值，具有严重的抗震薄弱环节，将会导致地震破坏的严重后果者。注：以上规定主要针对钢筋混凝土和钢结构的多层和高层建筑。不规则类型定义侧向刚度不规则该层的侧向刚度小于相邻上一层的70%，或小于其上相邻三个楼层侧向刚度平均值的80%；除顶层外，局部收进的水平向尺寸大于相邻下一层的25%竖向抗侧力构件不连续竖向抗侧力构件（柱、抗震墙、抗震支撑）的内力由水平转换构件（梁、桁架等向下传递)楼层承载力突变抗侧力...
