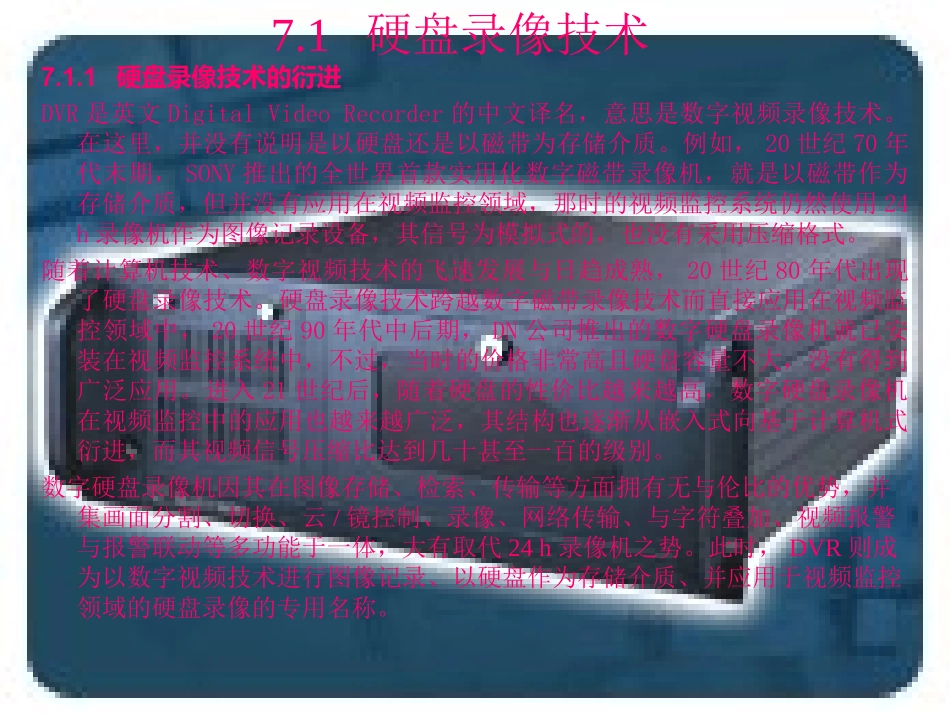

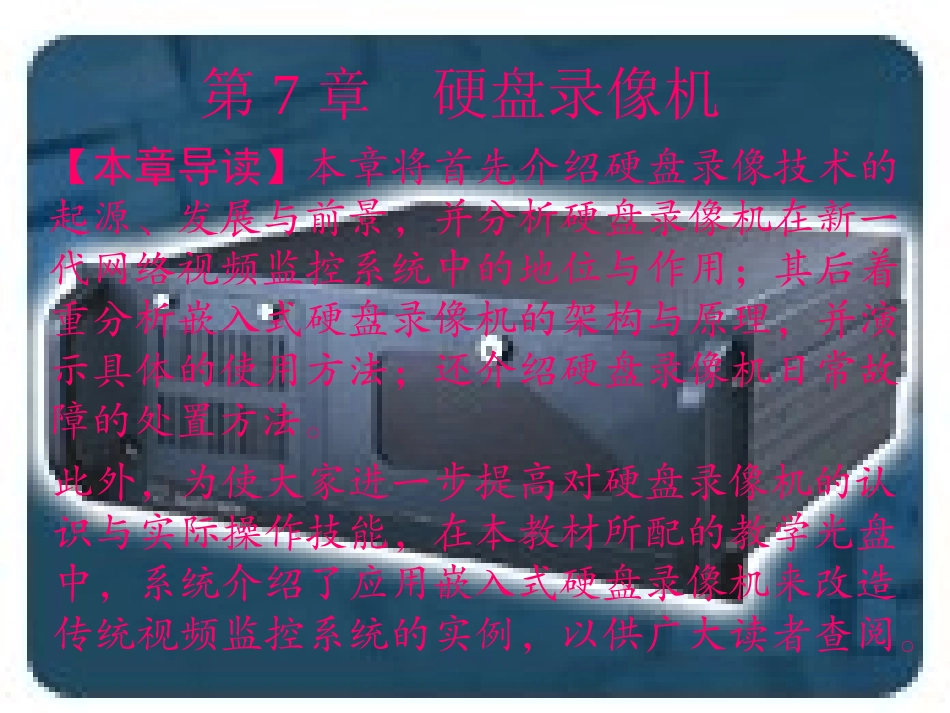

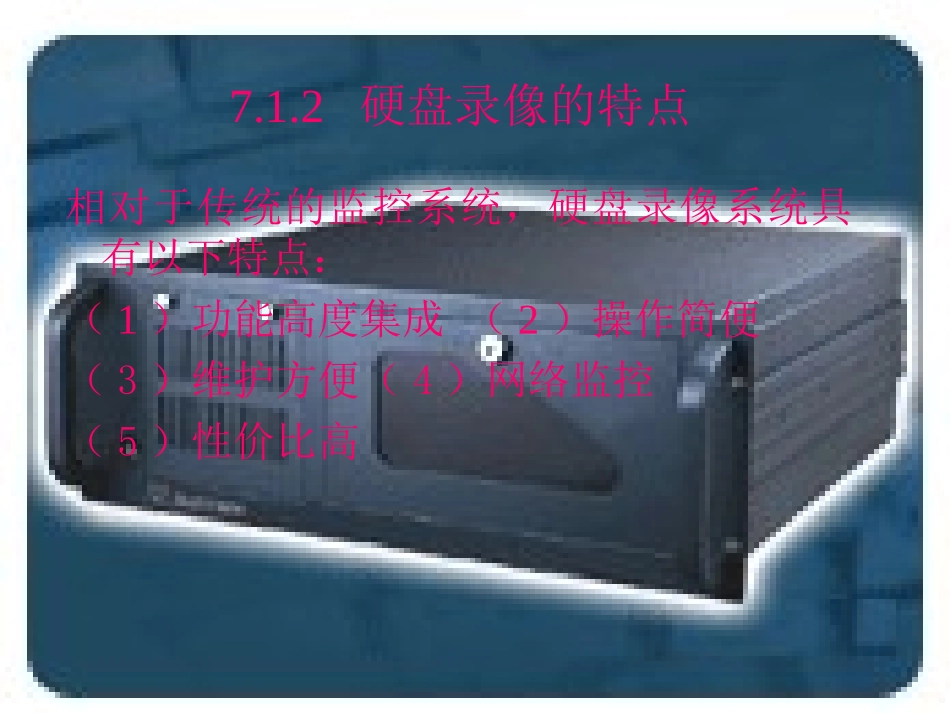

第7章硬盘录像机【本章导读】本章将首先介绍硬盘录像技术的起源、发展与前景，并分析硬盘录像机在新一代网络视频监控系统中的地位与作用；其后着重分析嵌入式硬盘录像机的架构与原理，并演示具体的使用方法；还介绍硬盘录像机日常故障的处置方法。此外，为使大家进一步提高对硬盘录像机的认识与实际操作技能，在本教材所配的教学光盘中，系统介绍了应用嵌入式硬盘录像机来改造传统视频监控系统的实例，以供广大读者查阅。7.1硬盘录像技术7.1.1硬盘录像技术的衍进DVR是英文DigitalVideoRecorder的中文译名，意思是数字视频录像技术。在这里，并没有说明是以硬盘还是以磁带为存储介质。例如，20世纪70年代末期，SONY推出的全世界首款实用化数字磁带录像机，就是以磁带作为存储介质，但并没有应用在视频监控领域，那时的视频监控系统仍然使用24h录像机作为图像记录设备，其信号为模拟式的，也没有采用压缩格式。随着计算机技术、数字视频技术的飞速发展与日趋成熟，20世纪80年代出现了硬盘录像技术。硬盘录像技术跨越数字磁带录像技术而直接应用在视频监控领域中，20世纪90年代中后期，DN公司推出的数字硬盘录像机就已安装在视频监控系统中，不过，当时的价格非常高且硬盘容量不大，没有得到广泛应用。进入21世纪后，随着硬盘的性价比越来越高，数字硬盘录像机在视频监控中的应用也越来越广泛，其结构也逐渐从嵌入式向基于计算机式衍进，而其视频信号压缩比达到几十甚至一百的级别。数字硬盘录像机因其在图像存储、检索、传输等方面拥有无与伦比的优势，并集画面分割、切换、云/镜控制、录像、网络传输、与字符叠加、视频报警与报警联动等多功能于一体，大有取代24h录像机之势。此时，DVR则成为以数字视频技术进行图像记录、以硬盘作为存储介质、并应用于视频监控领域的硬盘录像的专用名称。7.1.2硬盘录像的特点相对于传统的监控系统，硬盘录像系统具有以下特点：（1）功能高度集成（2）操作简便（3）维护方便（4）网络监控（5）性价比高（1）功能高度集成功能高度集成是硬盘录像系统的一大特点。以IDIS硬盘录像主机为例，一套硬盘录像主机即可实现全双工1,4,9,16路画面分割，多达16路云/镜控制，16路画面任意切换，16路录像速度任意设定等功能。同时还可实现视频移动报警，16路传感器与摄像机、报警器任意联动。传统监控系统需要集合十几个设备才能完成的功能，硬盘录像系统只需一个主机即可完成。大大节省了系统空间的占用，简化操作，更加方便系统的保养与维护。与传统监控系统相比，硬盘录像系统还具有一个显著的特点，即组网简单，可方便实现网络监控及分控。（2）操作简便硬盘录像系统的设置都在显示界面上直观进行。以IDIS硬盘录像主机为例，其界面完全为中文界面，形象化操作指导菜单设计，操作及设置人员完全不必具备电脑知识，即可在十分钟内学会熟练操作该系统。相对于传统监控系统需熟悉大量的、不同设备的使用说明及功能上的复杂组合，硬盘录像系统要节省将近80%的工作量。（3）维护方便硬盘录像系统一般不需要维护。整个系统功能主要由一块多频道画面捕捉卡及一套软件完成。软件在主机中有备份，必要时重新装载即可。而多频道画面捕捉卡的性能非常稳定。在使用过程中，因为存储空间可根据需要进行配置，完全满足录像资料的保存周期，因此免去了在使用录像机录像时，烦琐的录像带更换、保管及查询检索工作。这也是硬盘录像系统将取代传统录像监控系统的最重要的原因。（4）网络监控使用硬盘录像系统使得网络远程监控及控制成为容易之举。硬盘录像系统不仅可以使用一般的以太网、光纤网等进行完美的图像传输及各项功能控制操作，甚至使用电话线也可以实现远程监控。（5）性价比高随着包括硬盘在内的计算机产品的价格大幅降低，硬盘录像系统主机的价格也降低了一个数量级。以实现普通16路录像视频监控系统为例，采用硬盘录像技术与采用传统录像技术在总体建设费用上已相差无几，然而前者所拥有的性能是后者望尘莫及的，再考虑维护方面的成本因素——硬盘录像机的性价比是相当高的。7.1.3硬盘录像机的功能（1）操作系统Windows2000，压缩方式MPEG—4,MPEG—1,H.264。（2）显...
