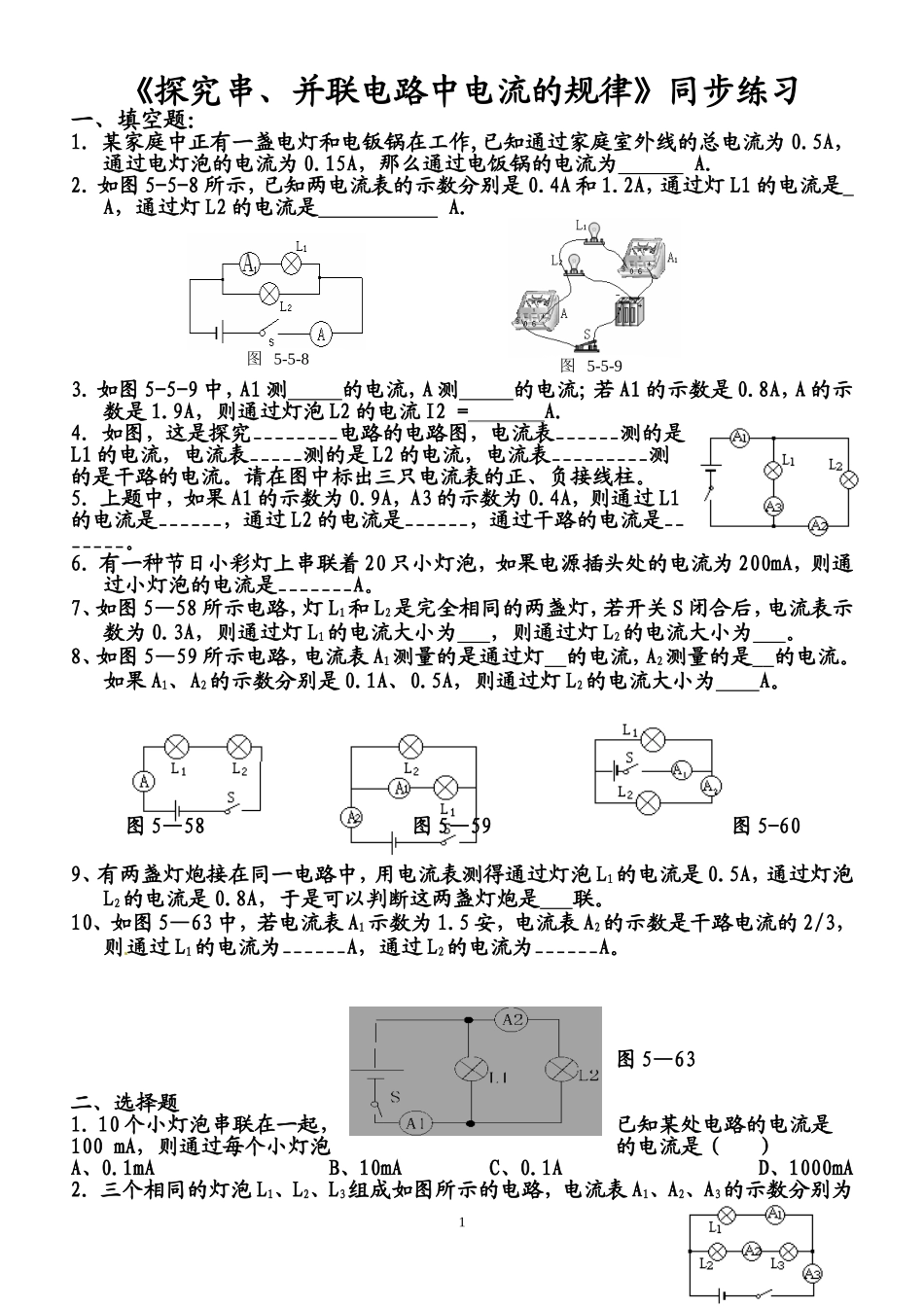

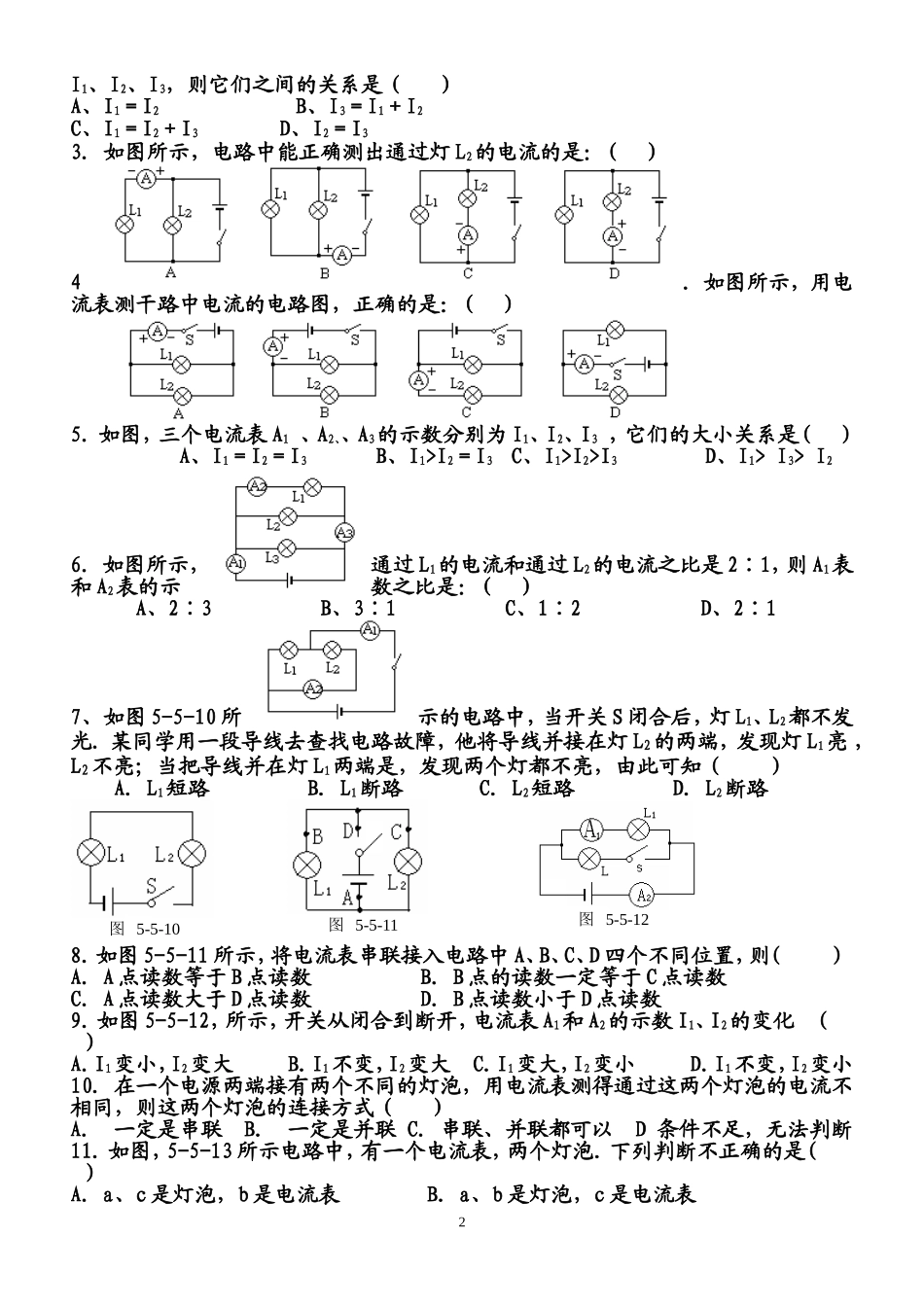

《探究串、并联电路中电流的规律》同步练习一、填空题：1．某家庭中正有一盏电灯和电钣锅在工作,已知通过家庭室外线的总电流为0.5A，通过电灯泡的电流为0.15A，那么通过电饭锅的电流为A．2．如图5-5-8所示，已知两电流表的示数分别是0.4A和1.2A，通过灯L1的电流是A，通过灯L2的电流是A．3．如图5-5-9中，A1测的电流，A测的电流；若A1的示数是0.8A，A的示数是1.9A，则通过灯泡L2的电流I2=A．4．如图，这是探究________电路的电路图，电流表______测的是L1的电流，电流表_____测的是L2的电流，电流表_________测的是干路的电流。请在图中标出三只电流表的正、负接线柱。5．上题中，如果A1的示数为0.9A，A3的示数为0.4A，则通过L1的电流是______，通过L2的电流是______，通过干路的电流是_______。6．有一种节日小彩灯上串联着20只小灯泡，如果电源插头处的电流为200mA，则通过小灯泡的电流是_______A。7、如图5—58所示电路，灯L1和L2是完全相同的两盏灯，若开关S闭合后，电流表示数为0.3A，则通过灯L1的电流大小为，则通过灯L2的电流大小为。8、如图5—59所示电路，电流表A1测量的是通过灯的电流，A2测量的是的电流。如果A1、A2的示数分别是0.1A、0.5A，则通过灯L2的电流大小为A。图5—58图5—59图5-609、有两盏灯炮接在同一电路中，用电流表测得通过灯泡L1的电流是0.5A，通过灯泡L2的电流是0.8A，于是可以判断这两盏灯炮是联。10、如图5—63中，若电流表A1示数为1.5安，电流表A2的示数是干路电流的2/3，则通过L1的电流为______A，通过L2的电流为______A。图5—63二、选择题1．10个小灯泡串联在一起，已知某处电路的电流是100mA，则通过每个小灯泡的电流是（）A、0.1mAB、10mAC、0.1AD、1000mA2．三个相同的灯泡L1、L2、L3组成如图所示的电路，电流表A1、A2、A3的示数分别为1图5-5-8图5-5-9图5-5-12I1、I2、I3，则它们之间的关系是（）A、I1＝I2B、I3＝I1＋I2C、I1＝I2＋I3D、I2＝I33．如图所示，电路中能正确测出通过灯L2的电流的是：()4．如图所示，用电流表测干路中电流的电路图，正确的是：()5．如图，三个电流表A1、A2、、A3的示数分别为I1、I2、I3，它们的大小关系是()A、I1＝I2＝I3B、I1>I2＝I3C、I1>I2>I3D、I1>I3>I26．如图所示，通过L1的电流和通过L2的电流之比是2∶1，则A1表和A2表的示数之比是：()A、2∶3B、3∶1C、1∶2D、2∶17、如图5-5-10所示的电路中，当开关S闭合后，灯L1、L2都不发光．某同学用一段导线去查找电路故障，他将导线并接在灯L2的两端，发现灯L1亮，L2不亮；当把导线并在灯L1两端是，发现两个灯都不亮，由此可知（）A．L1短路B．L1断路C．L2短路D．L2断路8．如图5-5-11所示，将电流表串联接入电路中A、B、C、D四个不同位置，则（）A．A点读数等于B点读数B．B点的读数一定等于C点读数C．A点读数大于D点读数D．B点读数小于D点读数9．如图5-5-12，所示，开关从闭合到断开，电流表A1和A2的示数I1、I2的变化（）A．I1变小，I2变大B．I1不变，I2变大C．I1变大，I2变小D．I1不变，I2变小10．在一个电源两端接有两个不同的灯泡，用电流表测得通过这两个灯泡的电流不相同，则这两个灯泡的连接方式（）A．一定是串联B．一定是并联C．串联、并联都可以D条件不足，无法判断11．如图，5-5-13所示电路中，有一个电流表，两个灯泡．下列判断不正确的是（）A．a、c是灯泡，b是电流表B．a、b是灯泡，c是电流表2图5-5-10图5-5-11C．b、c是灯泡，a是电流表D．以上选项不完全正确12、有一电路上串联着20只灯泡，如果电源插头处的电流为200mA，那么通过每只小灯泡的电流是：（）A、10mAB、20mAC、200mAD、100mA13、图5—60中的电路中，如果通过灯L1和L2的电流分别为0.4A和0.8A。则电流表A1和A2的示数分别是：（）A．0.8A，0.4AB．0.4A，0.8AC．1.2A，0.4AD．1.2A，0.8A14、图5—61是同学们设计的用电流表测量干路中电流的电路图，其中正确的是（）组。图5—6115、如图5—62是小明设计的电路，大家对他的设计进行了电路分析，其中不正确的是（）A．开关S同时控制灯泡L1、L2B．灯L1、L2是并联的C．电流表测量灯L1的电流D．电流表测量灯L2的电流图5—6216某家用电器正常工作时...
