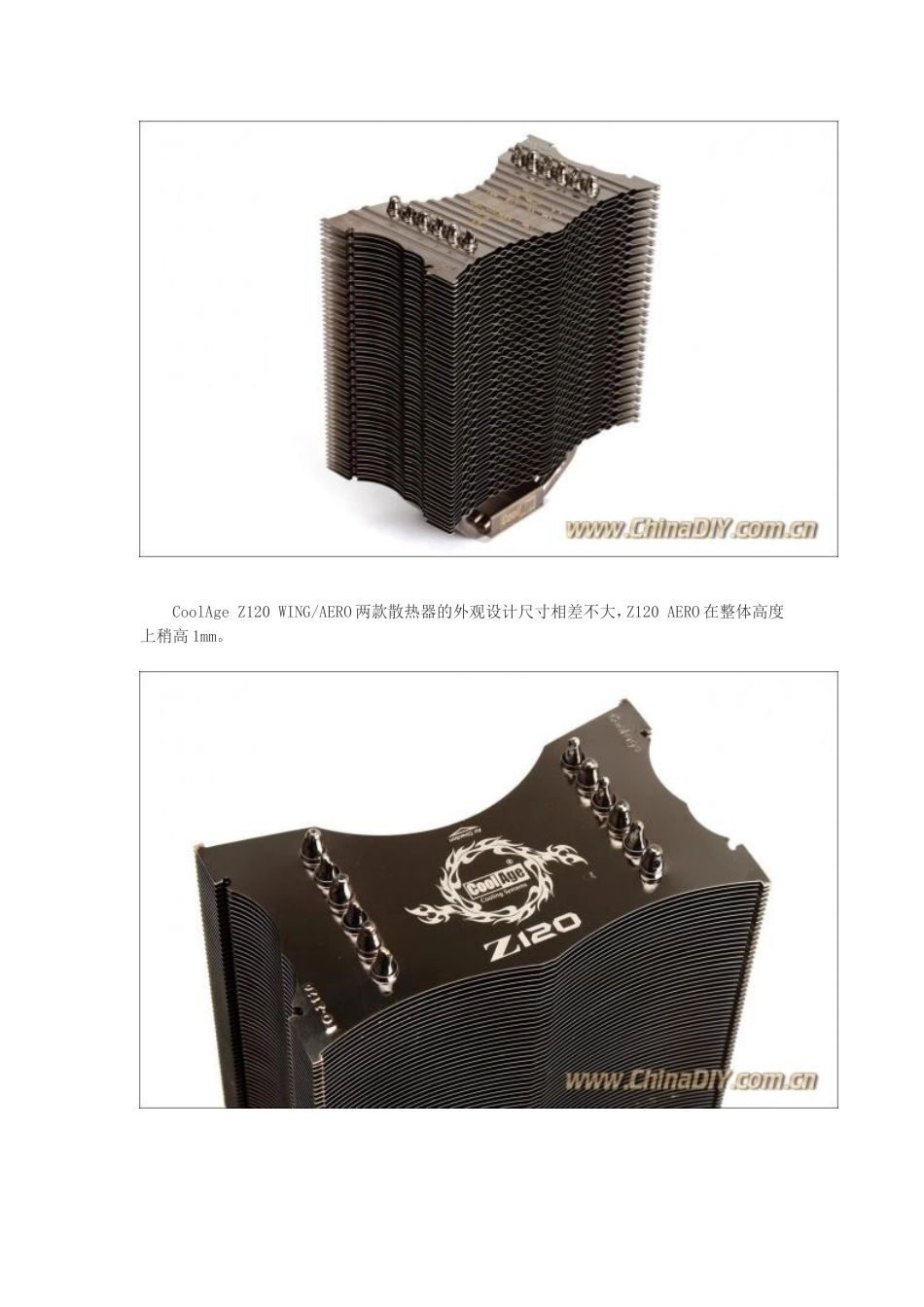

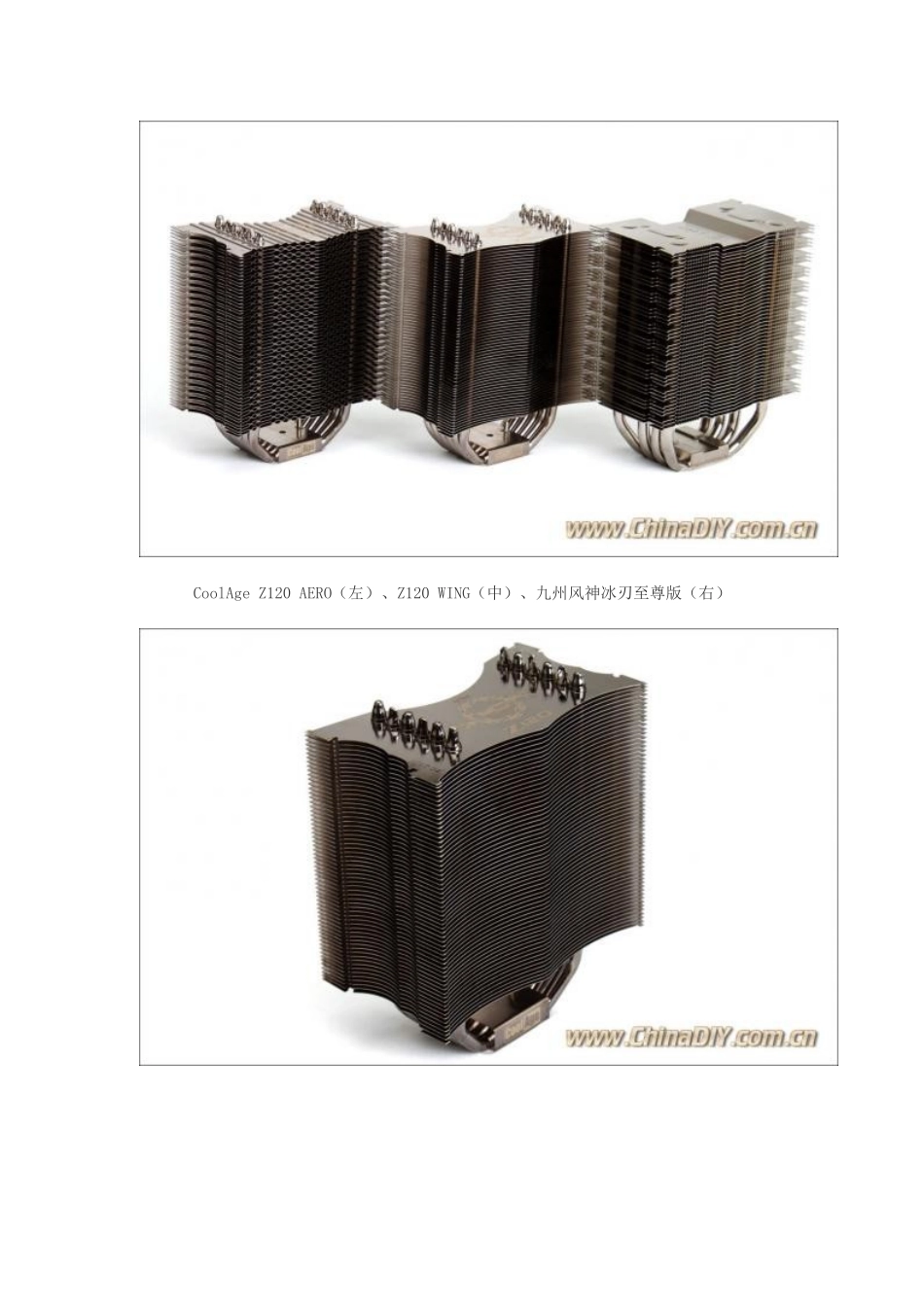

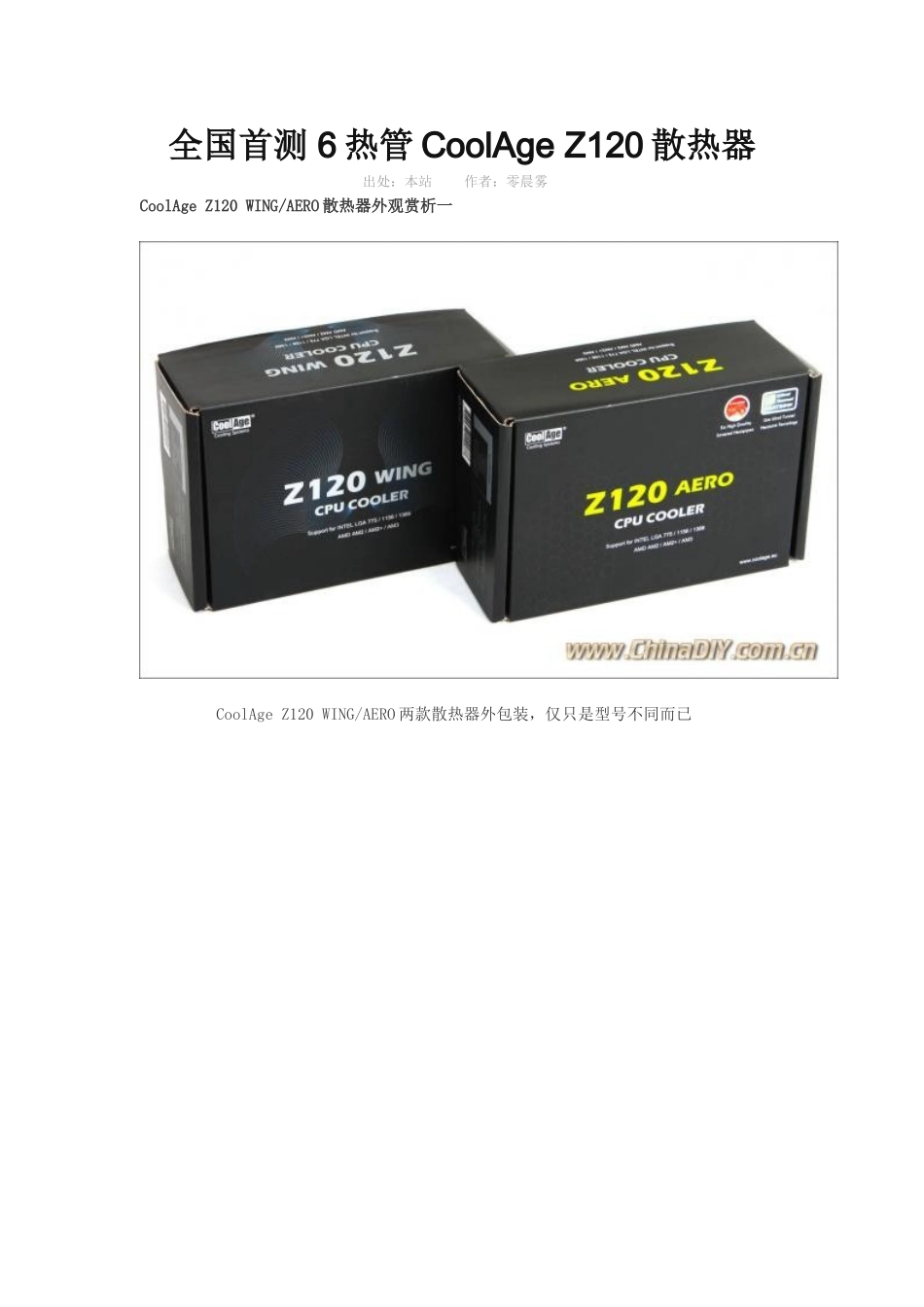

全国首测6热管CoolAgeZ120散热器出处:本站作者:零晨雾CoolAgeZ120WING/AERO散热器外观赏析一CoolAgeZ120WING/AERO两款散热器外包装,仅只是型号不同而已CoolAgeZ120AERO(左)、Z120WING(中)、九州风神冰刃至尊版(右)CoolAgeZ120WING/AERO两款散热器的外观设计尺寸相差不大,Z120AERO在整体高度上稍高1mm。CoolAgeZ120WING/AERO两款散热器唯一不同之处是散热鳍片设计上,Z120WING散热鳍片为刀片式光亮设计,而Z120AERO为凹凸蜂巢式设计,这种别有特色的设计主要是起到增加散热面积和降低风噪作用;Z120WING散热器共有60片散热鳍片、鳍片间距为1.5mm、散热面积约为8600c㎡,而Z120AERO散热器则有55片散热鳍片、鳍片间距为0.3~2mm、散热面积约为8000c㎡,散热鳍片厚度同样为0.4mm。CoolAgeZ120WING/AERO散热器外观赏析一CoolAgeZ120WING/AERO两款散热器外包装,仅只是型号不同而已CoolAgeZ120AERO(左)、Z120WING(中)、九州风神冰刃至尊版(右)CoolAgeZ120WING/AERO两款散热器的外观设计尺寸相差不大,Z120AERO在整体高度上稍高1mm。CoolAgeZ120WING/AERO两款散热器唯一不同之处是散热鳍片设计上,Z120WING散热鳍片为刀片式光亮设计,而Z120AERO为凹凸蜂巢式设计,这种别有特色的设计主要是起到增加散热面积和降低风噪作用;Z120WING散热器共有60片散热鳍片、鳍片间距为1.5mm、散热面积约为8600c㎡,而Z120AERO散热器则有55片散热鳍片、鳍片间距为0.3~2mm、散热面积约为8000c㎡,散热鳍片厚度同样为0.4mm。CoolAgeZ120WING/AERO散热器外观赏析二两款Z120散热器散热鳍片与热管之间采用穿Fin工艺,再以镀镍层加强接触,处理工艺不错。从正面和鳍片细节对比两款散热器,刀片式和蜂巢式散热鳍片设计,笔者感觉左边Z120WING较为美观些。两款Z120散热器侧面并未采用扣Fin工艺加固散热鳍片,普通用户会觉得这样在牢固性上欠佳,其实好的穿Fin工艺担心这样的问题是多虑的。两款Z120散热器均采用6根6mm热管,底部为热管直触式设计,这种设计的好处是可以在成本和性能上取得平衡点。Z120散热器附件中提供两套12025风扇扣具、4颗螺丝、4颗螺母、4粒橡胶圈以及一套全平台金属扣具。Z120散热器安装教程先将金属背板安装螺丝处的双面胶表层撕开。然后粘在主板CPU背面处,安装螺丝。在螺丝另一面套上塑胶圈固定螺丝。安装好扣具背板、4颗螺丝,并在CPU表面涂抹上导热硅脂。在Z120散热器底部有一根小柱子,中心位置有一下凹处,其用处是用来固定金属扣具和加强CPU中心受力点。如图,金属扣具安装固定。金属扣具穿过螺丝(如果是头次安装务必注意这点,否则会觉得很难安装),然后再拧上4颗螺母拧紧即可。安装一颗12025风扇。安装两颗12025风扇组成一进一出风道加强散热。在安装内存时候特意拿了一套带马甲的内存(标准高度)安装,发现散热器扣具刚刚好跟内存散热片亲密接触,假如安装那类加高型散热片的内存就要考虑这个问题了。测试平台及说明测试中为了模拟高功耗CPU发热,我们将IntelI5-2500K加压至1.4V并超频至4.8GHz,并关闭CPU和主板各种节能技术,测试采用AIDA64记录CPU四个核心在满负载时的稳定平均温度,满负载软件选用ORTHOS。测试的环境温度保持在15°C左右,安装在唯纳智机甲战线封箱测试。本次测试参考对象为相近价位的九州风神冰刃至尊版,搭配的风扇选用冰刃至尊版原装风扇两颗,并分单风扇和双风扇两组对比。测试通过记录CPU风扇进风口温度、满载时CPU的稳定平均功耗、温度得出热阻,再以热阻逆换算成参考温度对比(这种测试方法不存在室温变化影响测试结果,更为科学)。CPU风扇进风口温度监控点散热器性能测试在搭配单颗风扇情况下,在1200rpm时CoolAgeZ120WING/AERO表现均要比九州风神冰刃至尊版好3~4°C之间,而在1500rpm时同样保持3~4°C优势;Z120AERO虽散热面积和鳍片数量不及Z120WING,不过在单风扇测试中Z120AERO以0.5°C左右轻微优势胜出。搭配两颗风扇情况又是如何呢?如上图,Z120WING/AERO两款散热器无论是在1200rpm*2还是在1500rpm*2风扇转速下,均以3~4°C优势打败九州风神冰刃至尊版,而同样Z120AERO以0.5°C微胜同门的Z120WING,笔者分析认为这应属Z120A...
