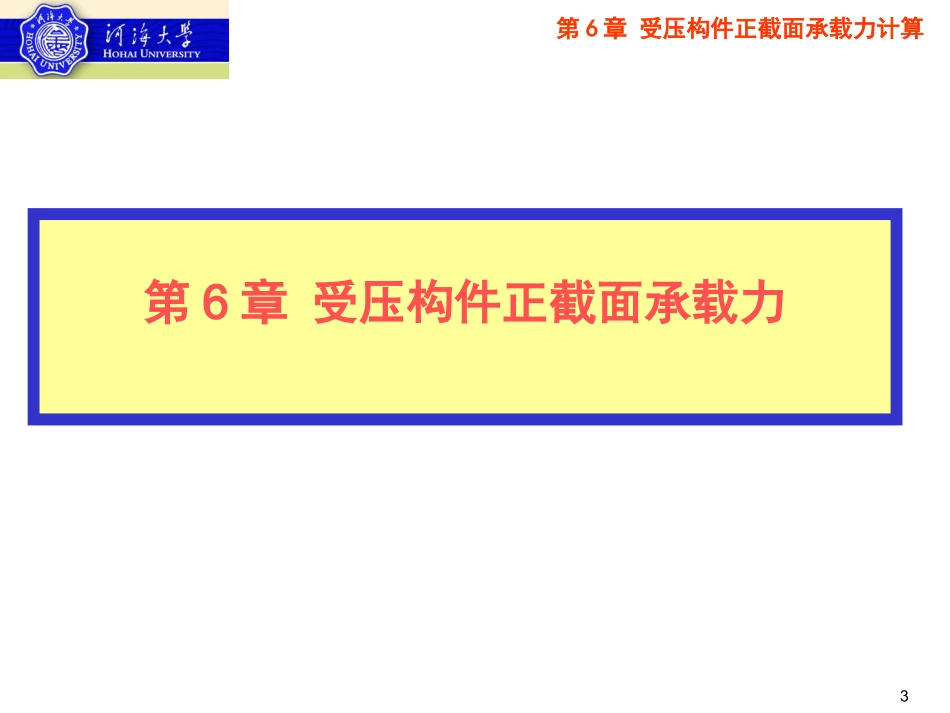

第6章受压构件正截面承载力计算1混凝土保护层厚度c1.纵向受力钢筋与预应力钢筋混凝土结构设计规范GB50010_2002对混凝土保护层厚度的规定：同时，保护层厚度不得小于钢筋直径。第6章受压构件正截面承载力计算22.板、墙、壳中分布钢筋保护层厚度不应小于表9.2.1中相应数值减10mm，且不应小于10mm。3.梁、柱中箍筋和构造钢筋保护层厚度不应小于15mm。例题：矩形截面受扭构件，承受扭矩设计值T=41.5kN·m，截面尺寸b×h＝300mm×500mm，保护层厚度C=30mm。混凝土强度等级选用C25，箍筋为HPB235级。纵筋为HRB335级。抵抗该扭矩所需的箍筋和纵筋面积，并绘制截面配筋图。混凝土结构设计规范GB50010_2002还有一些其他规定。第6章受压构件正截面承载力计算3第6章受压构件正截面承载力4本章重点本章重点掌握受压构件的构造要求。掌握轴心受压构件的受力特点及承载力计算方法。重点掌握普通配箍构件轴心受压构件的计算；理解配置螺旋箍筋轴压构件承载力提高的原理。掌握偏心受压构件的受力特性；两类偏压构件的特点与判别；受压构件纵向弯曲的影响。掌握矩形截面非对称和对称偏心受压构件的正截面承载力的计算公式、适用条件及公式应用。了解偏心受压构件斜截面承载力的计算。第6章受压构件正截面承载力计算51.受压构件概述(a)轴心受压(b)单向偏心受压(c)双向偏心受压轴心受压承载力是正截面受压承载力的上限。先讨论轴心受压构件的承载力计算，然后重点讨论单向偏心受压的正截面承载力计算。轴向力的作用线和构件截面几何形心的关系实际工程中，典型的轴心受压构件有：承受节点荷载的屋架腹杆和上弦杆；对称框架结构中的内柱；桩基等。在钢筋混凝土结构中，严格意义上的轴心受力构件是不存在的。但当外加荷载的偏心很小时，可近似按轴压构件来计算。6工程中的屋架、排架柱、牛腿柱、框架柱等都是偏心受压构件。受压构件在结构中具有重要作用，一旦破坏将导致整个结构的损坏甚至倒塌。第6章受压构件正截面承载力计算7第6章受压构件正截面承载力计算8强柱弱梁第6章受压构件正截面承载力计算9N2.轴心受压构件正截面承载力由于施工制造误差、荷载位置的偏差、混凝土不均匀性等原因，往往存在一定的初始偏心距以恒载为主的等跨多层房屋内柱、桁架中的受压腹杆等，主要承受轴向压力，可近似按轴心受压构件计算在实际结构中，理想的轴心受压构件是不存在的第6章受压构件正截面承载力计算102.1轴压构件性能BehaviorofAxialCompressiveMember变形条件：syyssEfE物理关系：2000020ccccffyysf平衡条件：ssccAANcs第6章受压构件正截面承载力计算1100.0010.00210020030040050020406080100cscfy=540MPafy=300MPa第6章受压构件正截面承载力计算12普通钢箍柱螺旋钢箍柱2.2受压构件中钢筋的作用？纵筋的作用（1）协助混凝土受压，减小截面面积；（2）当柱偏心受压时，承担弯矩产生的拉力；（3）减小持续压应力下混凝土收缩和徐变的影响。（4）增加破坏时，构件的延性。实验表明，收缩和徐变能把柱截面中的压力由混凝土向钢筋转移，从而使钢筋压应力不断增长。压应力的增长幅度随配筋率的减小而增大，如果不给配筋率规定一个下限，钢筋中的压应力就可能在持续使用荷载下增长到屈服应力水准。箍筋的作用（1）与纵筋形成骨架，便于施工；（2）防止纵筋的压屈；（3）对核心混凝土形成约束，提高混凝土的抗压强度，增加构件的延性。对于长细比较大的柱子，由各种偶然因素造成的初始偏心距的影响是不可忽略的，对于长细比较小的柱子，同样存在初始偏心和侧向挠度，但是影响非常小，可以忽略的。轴心长柱和短柱破坏比较轴心长柱和短柱破坏比较132.3普通箍筋轴压柱正截面承载力bhAsANN混凝土压碎钢筋凸出oNl混凝土压碎钢筋屈服第一阶段：加载至钢筋屈服第二阶段：钢筋屈服至混凝土压碎轴心受压短柱的破坏形态短柱：混凝土压碎，钢筋压屈14轴心受压长柱的破坏形态及其应力重分布（相同材料、截面尺寸和配筋）长...
