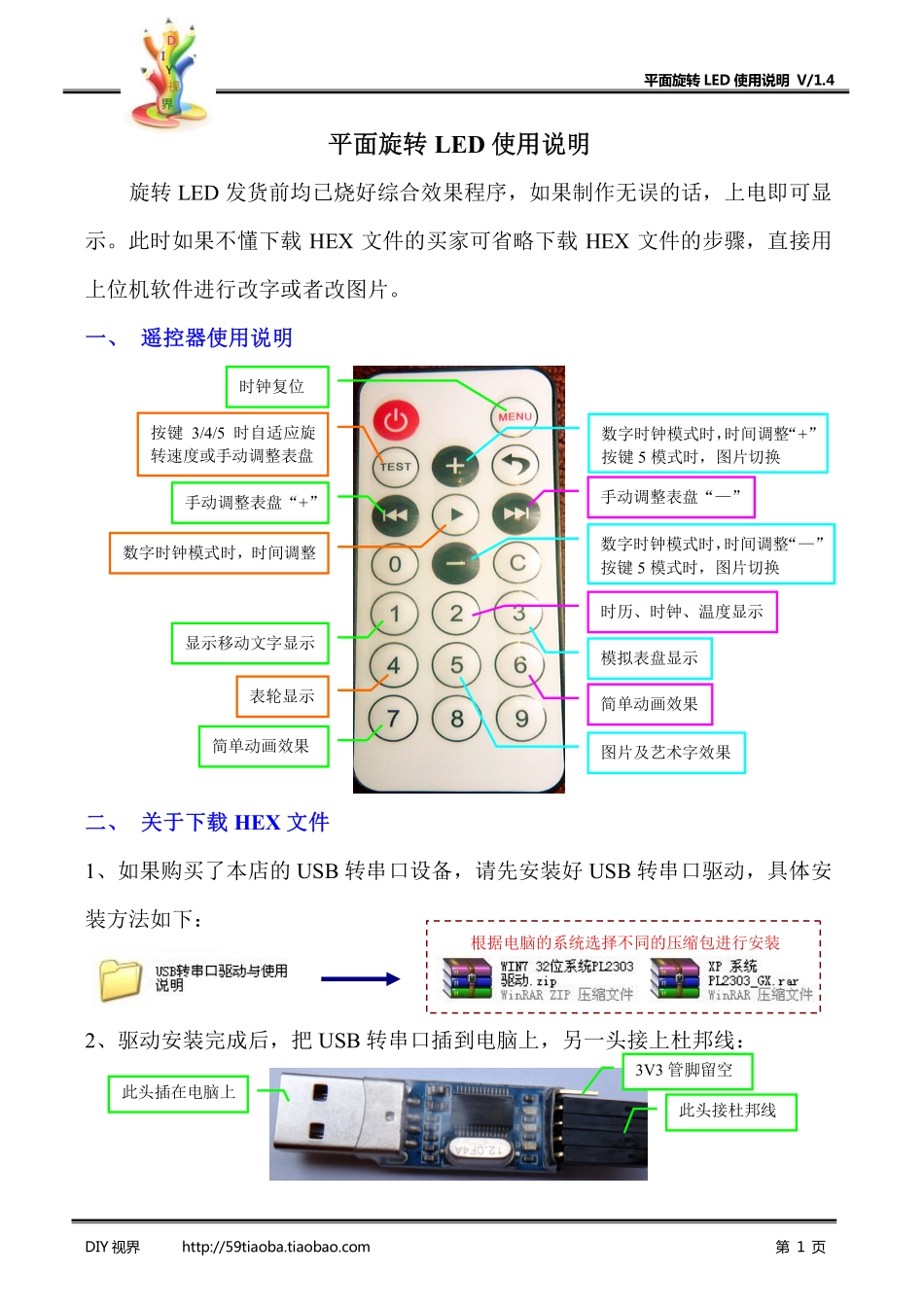

平面旋转LED使用说明V/1.4DIY视界http://59tiaoba.tiaobao.com第1页平面旋转LED使用说明旋转LED发货前均已烧好综合效果程序，如果制作无误的话，上电即可显示。此时如果不懂下载HEX文件的买家可省略下载HEX文件的步骤，直接用上位机软件进行改字或者改图片。一、遥控器使用说明二、关于下载HEX文件1、如果购买了本店的USB转串口设备，请先安装好USB转串口驱动，具体安装方法如下：2、驱动安装完成后，把USB转串口插到电脑上，另一头接上杜邦线：时钟复位按键3/4/5时自适应旋转速度或手动调整表盘数字时钟模式时，时间调整“+”按键5模式时，图片切换数字时钟模式时，时间调整“—”按键5模式时，图片切换手动调整表盘“+”显示移动文字显示表轮显示简单动画效果数字时钟模式时，时间调整时历、时钟、温度显示模拟表盘显示简单动画效果图片及艺术字效果手动调整表盘“—”根据电脑的系统选择不同的压缩包进行安装此头插在电脑上此头接杜邦线3V3管脚留空平面旋转LED使用说明V/1.4DIY视界http://59tiaoba.tiaobao.com第2页3、安装完成后，在计算机的设备管理器中查看串口号，如下图所示：4、查看串口没问题后，下载HEX文件，具体操作方法如下：打开此文件，安装安装后，出现此文件并打开打开此文件选择型号“STC12C5A32S2点击打开程序文件，出现下图此为串口号平面旋转LED使用说明V/1.4DIY视界http://59tiaoba.tiaobao.com第3页选中此文件选择“打开”，出现下图选中此文件选择“打开”，出现下图平面旋转LED使用说明V/1.4DIY视界http://59tiaoba.tiaobao.com第4页5、点击下载后，连接USB转串口与主控板的下载口，看板上标号连线，先留空GND线，如下图所示：选择串口，与设备管理器的串口号一致选择波特率，波特率为2400比较稳定点击下载选择“外部晶体或时钟”USB转串口主控板下载口5VVCCGNDGNDRXDP31TXDP30点击此处后，插上主控板上的GND下载显示滚动条下载完成后，显示“已加密”为下载成功选择“STC12C5A32S2”平面旋转LED使用说明V/1.4DIY视界http://59tiaoba.tiaobao.com第5页三、上位机软件使用1、安装dotnet平台，如电脑已安装平台则无需再安装2、安装好平台后，打开上位机软件，如下图所示：3、把串口下载器的USB头插入电脑，另一头与主控板相连，接线顺序一定要按照本文件第4页接且GND不需留空，接线错误将会导致单片机IO口损坏。4、打开旋转LED改字软件后的界面如下（由于软件数据量多，启动时间较长，请耐心等候5秒左右）：图片序号仿真效果显示区工具栏图片选择区域，需要编辑哪张图片就点击哪张图片撤销调整返回调整平面旋转LED使用说明V/1.4DIY视界http://59tiaoba.tiaobao.com第6页5、设置串口：点击软件左上角的“选项”进入“设置”6、工具栏使用A、花瓣、阵列、画圆、镜射，可自由组合上千种图片，本店不一一列举，买家可多次偿试，尽情发挥自己的想像与创意，开始吧~~串口选择，可点右边刷新找到有效串口波特率一定为9600，其他参数默认设置完成后点确定设置样式、花瓣高和宽、是否填满。设置好后点确认仿真界面就会根据设置显示出花瓣效果可通过花瓣选项制作图片平面旋转LED使用说明V/1.4DIY视界http://59tiaoba.tiaobao.com第7页B、环型文字：可根据自己的喜爱设置字体、大小、宽度、高度等，试试吧~随意选择一个，点确认后又可再选，以此类推通过阵列设置花瓣的显示数量及图案每选好一个点确认后又可继续选择对效果不满意，可撤销对象环形文字设置环形文字效果平面旋转LED使用说明V/1.4DIY视界http://59tiaoba.tiaobao.com第8页C、方型文字：可设置字体、大小，还可移动输入字的位置，更有导入图片功能（要求白底黑字的图片），导入的图片不可调整位置D、随笔涂鸦：可在仿真效果显示区随意点击某些点进行填充（鼠标左键填充点，右键取消填充点），随意画吧~~方形文字设置方形文字显示效果平面旋转LED使用说明V/1.4DIY视界http://59tiaoba.tiaobao.com第9页E、图片更新：下载前请确认串口与旋转LED下载口连接无误把需要更新到旋转LED的图片打“√”选择好需要更新的图片后，点击“图片更新”选择“是”点确定，发送数据成功平面旋转LED使用说明V/1.4DIY视界http...
