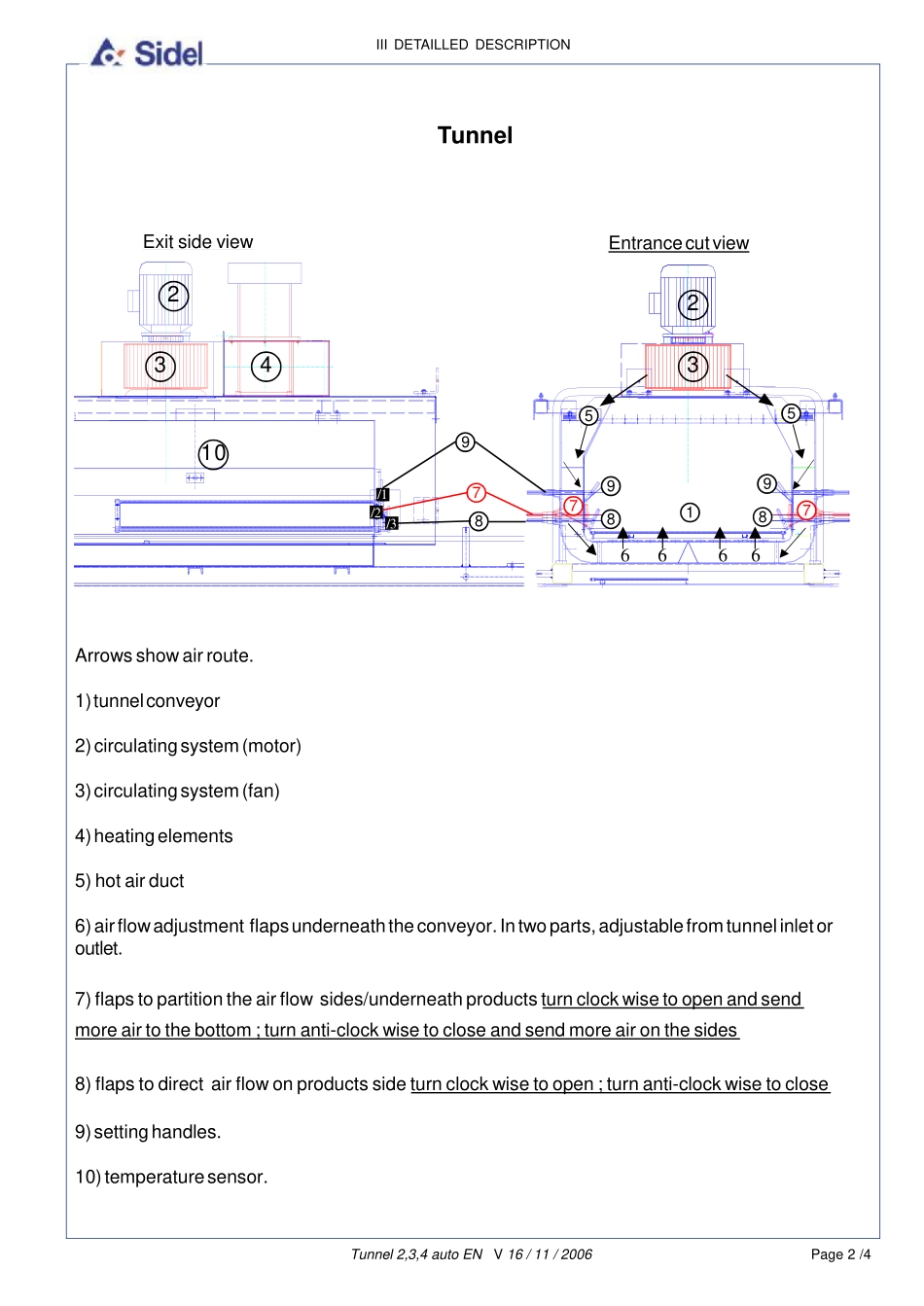

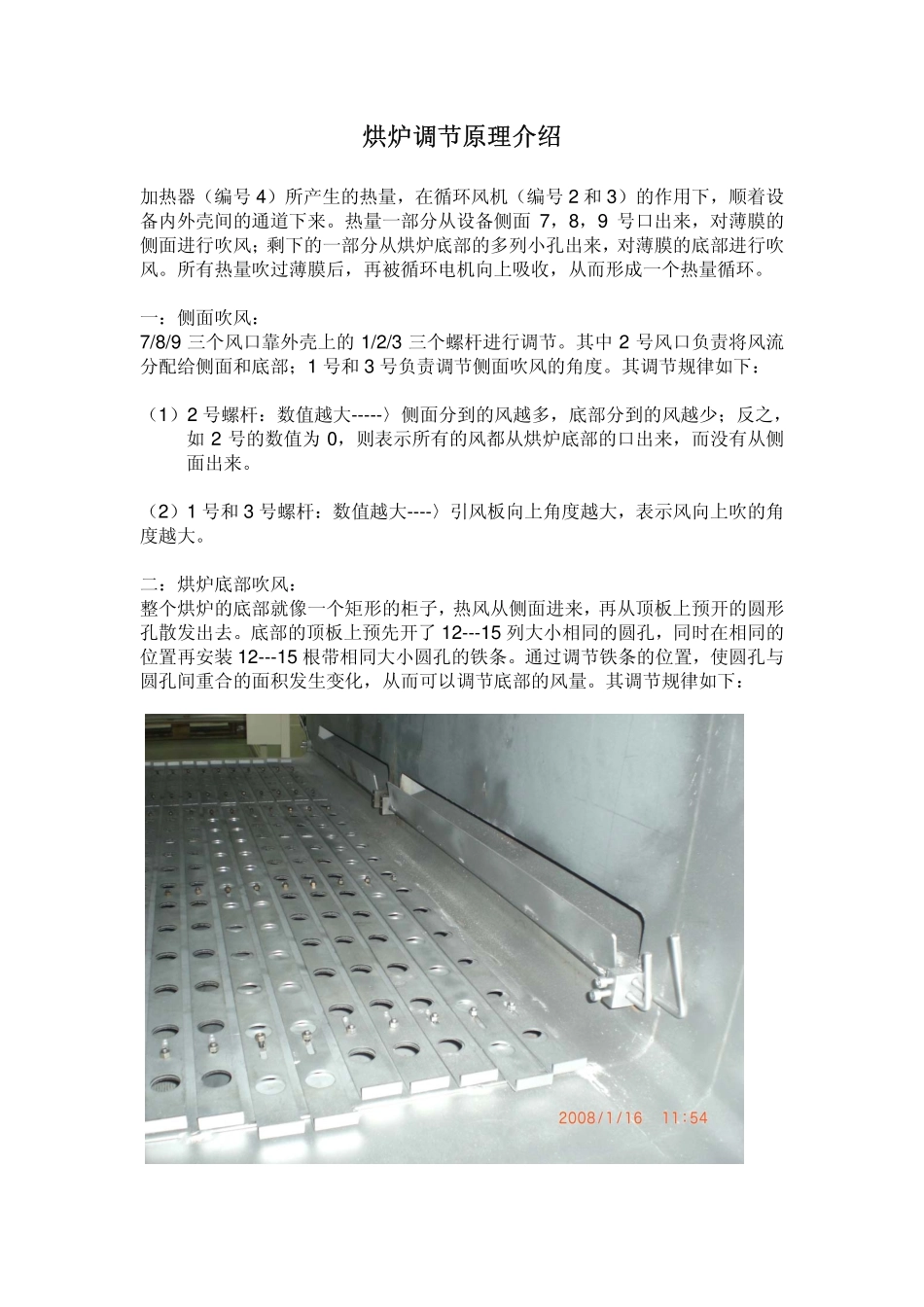

Page2/4IIIDETAILLEDDESCRIPTIONTunnel2,3,4autoENV16/11/2006TunnelArrowsshowairroute.1)tunnelconveyor2)circulatingsystem(motor)3)circulatingsystem(fan)4)heatingelements5)hotairduct6)airflowadjustmentflapsunderneaththeconveyor.Intwoparts,adjustablefromtunnelinletoroutlet.7)flapstopartitiontheairflowsides/underneathproductsturnclockwisetoopenandsendmoreairtothebottom;turnanti-clockwisetocloseandsendmoreaironthesides8)flapstodirectairflowonproductssideturnclockwisetoopen;turnanti-clockwisetoclose9)settinghandles.10)temperaturesensor.ExitsideviewEntrancecutview31042236666875581/1/2/3899977烘炉调节原理介绍加热器（编号4）所产生的热量，在循环风机（编号2和3）的作用下，顺着设备内外壳间的通道下来。热量一部分从设备侧面7，8，9号口出来，对薄膜的侧面进行吹风；剩下的一部分从烘炉底部的多列小孔出来，对薄膜的底部进行吹风。所有热量吹过薄膜后，再被循环电机向上吸收，从而形成一个热量循环。一：侧面吹风：7/8/9三个风口靠外壳上的1/2/3三个螺杆进行调节。其中2号风口负责将风流分配给侧面和底部；1号和3号负责调节侧面吹风的角度。其调节规律如下：（1）2号螺杆：数值越大-----〉侧面分到的风越多，底部分到的风越少；反之，如2号的数值为0，则表示所有的风都从烘炉底部的口出来，而没有从侧面出来。（2）1号和3号螺杆：数值越大----〉引风板向上角度越大，表示风向上吹的角度越大。二：烘炉底部吹风：整个烘炉的底部就像一个矩形的柜子，热风从侧面进来，再从顶板上预开的圆形孔散发出去。底部的顶板上预先开了12---15列大小相同的圆孔，同时在相同的位置再安装12---15根带相同大小圆孔的铁条。通过调节铁条的位置，使圆孔与圆孔间重合的面积发生变化，从而可以调节底部的风量。其调节规律如下：（1）用一字螺丝刀，深入铁丝网下，拨动小条的位置，可以改变铁条上圆孔与底部顶板上圆孔的重合面积。无论是出口，还是入口，把小铁条（Flap）往中间捅，都会使圆孔重合面积增大，该位置吹出的风量增大；反之，如是将小铁条向外拨，该位置吹出的风量会减小甚至完全关闭。（2）为防止热量乱串，底部在纵向和横向的中间位置都设了阻隔，左右两边的热量不相通，前后的热量也不相通。这样的好处是，当你调节右边的吹风效果时，左边的吹风效果完全不会受到影响。同时，后段的调节也不会影响前段的风量分配。三：调节规律。（1）牵涉的变量较多，没有固定的调节规律，需要自己不断的尝试和微调。建议一边借用电筒照射，观看烘炉内吹膜变化，一边根据基础知识微调设备。（2）基本上采用大风从底部向上吹的方针。尤其在入口处那段，经验证明在那段侧面风要关闭或很小，凭由下而上的风吹软薄膜。包装在进入第二段后开始收缩。（3）第二段侧风也不要太大，太大会吹歪薄膜，让薄膜斜贴在瓶子上。第二段侧风的9号调节点可以控制包装底部膜的高度，角度低，底部膜偏低且萎缩，可适当提高。（4）底部的小铁条(Flap)也不是说简单的全部打开或者全部半开，在有包装路过的位置要全开，包装边上的位置半开，辅助侧面进行吹风，而在远离包装的位置则全关闭，以节省能量。（5）单排和双排包装共用的设备，底部比较难调。因为包装走的位置不一样，对底部小条(Flap)的调节也不一样。尽量折衷调节，兼顾单排和双排的底部收缩都不错。不建议频繁调节底部的小条（Flap），更不希望操作工在换瓶型时调节底部小条。粗浅总结，不对之处，欢迎指出，共同讨论。Smith.liu@cermex.fr三具体描述隧道Tunnel2,3,4autoCHV15/05/2004page1/4工作原理收缩隧道中的主要部件包括热空气导管、加热元件与再循环鼓风机。它通过一个顶部机壳保护。空气通过额定26kW的同轴加热电阻加热。调节请注意，隧道传送带下方的气流薄片交货之前已在工厂设定。下页的插图显示控制点。温度通过自动单元控制。每个加热电阻组单独控制。温度设定在触摸屏幕上完成。三具体描述隧道Tunnel2,3,4autoCHV15/05/2004page2/4箭头显示空气路径。1）隧道传送带2）循环系统（电机）3）循环系统（风扇）4...
