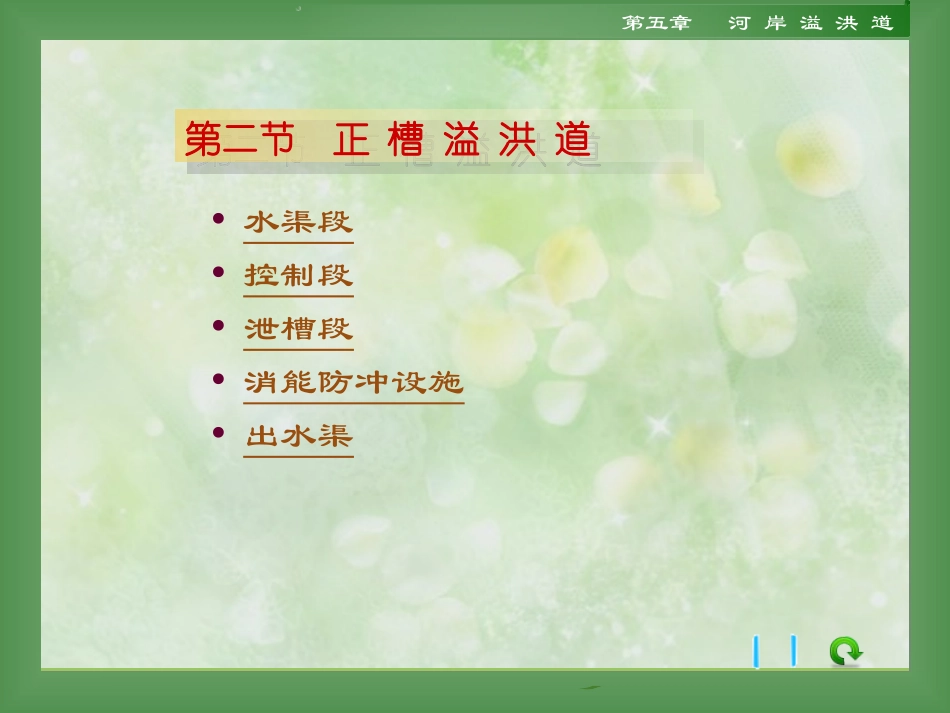

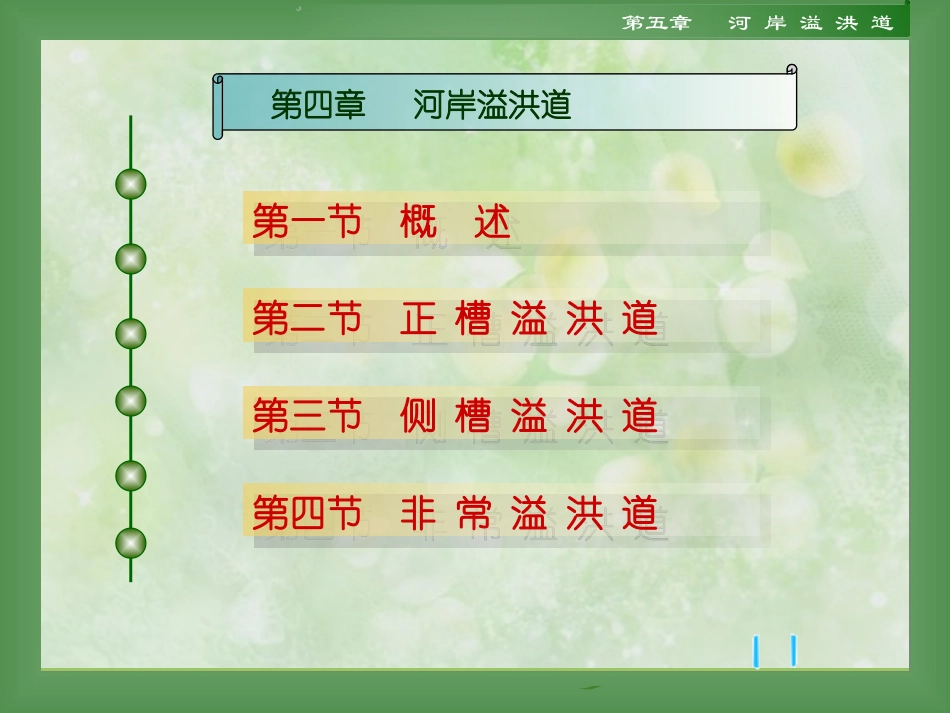

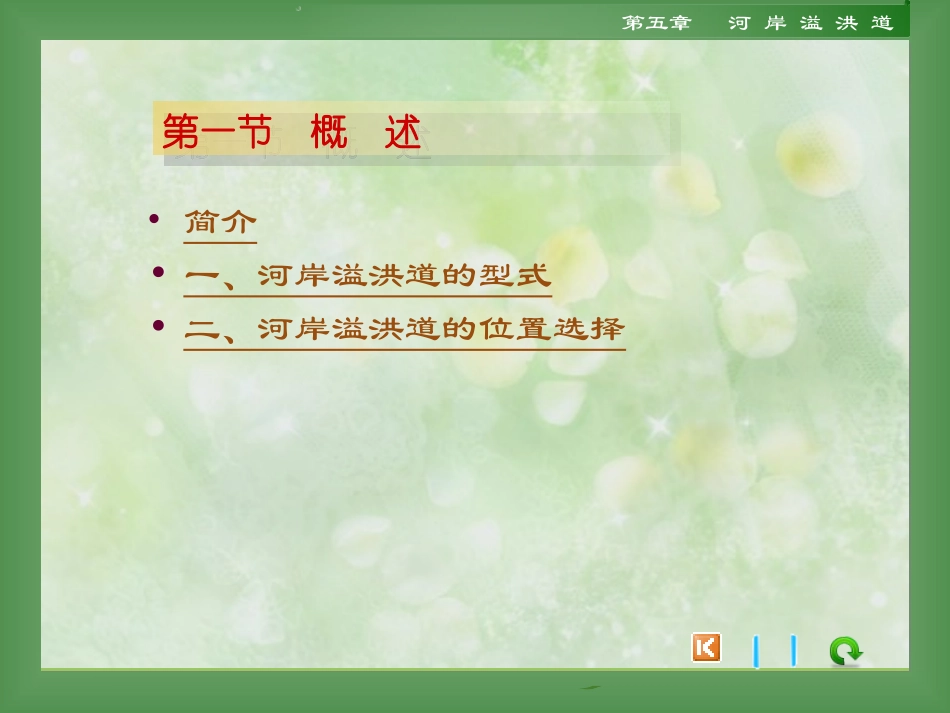

第五章河岸溢洪道第一节概述第一节概述第二节正槽溢洪道第二节正槽溢洪道第三节侧槽溢洪道第三节侧槽溢洪道第四节非常溢洪道第四节非常溢洪道第四章河岸溢洪道第五章河岸溢洪道•简介•一、河岸溢洪道的型式•二、河岸溢洪道的位置选择第一节概述第一节概述第五章河岸溢洪道第二节正槽溢洪道第二节正槽溢洪道•水渠段•控制段•泄槽段•消能防冲设施•出水渠第五章河岸溢洪道•一、侧槽溢洪道的布置特点•二、侧槽设计–1、堰长–2、槽底纵坡–3、侧槽横断面底宽（b0、bL）–4、侧槽横向边坡系数–5、侧槽始端槽底高程与末端水深•三、侧槽水力计算要点第三节侧槽溢洪道第三节侧槽溢洪道第五章河岸溢洪道•非常溢洪道简介•非常溢洪道类型–漫流式–自溃式–爆破引溃式第四节非常溢洪道第四节非常溢洪道思考题第五章河岸溢洪道河岸溢洪道简介:在水利枢纽中，为了防止洪水漫过坝顶，危及大坝和枢纽的安全，必须布置泄水建筑物，以宣泄水库按运行要求不能容纳的多余来水量。常用的泄水建筑物有河床式溢洪道、河岸溢洪道。对于以土石坝及某些轻型坝型为主坝的枢纽，常在坝体以外的岸边或天然垭口布置溢洪道，称河岸溢洪道。溢洪道除应有足够的泄洪能力外，还应保证在运用期间的自身安全和下泄水流与原河道水流得到良好的衔接。第一节概述第一节概述第五章河岸溢洪道一、河岸溢洪道的型式河岸溢洪道其主要型式有正槽溢洪道侧槽溢洪道井式虹吸式（1）正槽溢洪道：其泄槽与溢流堰轴线正交，过堰水流与泄槽轴线方向一致，如图6-1所示。正槽溢洪道适用于各种水头和流量，并且水流条件好，运用管理方便。因此，在实际工程中，大多数以土石坝为主坝的水利枢纽都采用这种溢洪道。第一节概述第五章河岸溢洪道图6-1正槽溢洪道布置图1—进水段;2—控制段;3—泄槽;4—消能防冲段;5—出水渠;6—非常溢洪道;7—土坝第一节概述7612345第五章河岸溢洪道第一节概述第五章河岸溢洪道第一节概述第五章河岸溢洪道第五章河岸溢洪道第五章河岸溢洪道第五章河岸溢洪道第一节概述第五章河岸溢洪道第一节概述第五章河岸溢洪道第五章河岸溢洪道第一节概述第五章河岸溢洪道第五章河岸溢洪道（2）侧槽溢洪道：其溢流堰与泄槽的轴线接近平行，过堰水流在较短距离内转弯约90º，再经泄槽泄入下游。它适宜坝肩山体高，岸坡较陡的情况。图6-2侧槽式溢洪道布置图1—洪道;2—侧槽;3—泄水槽;4—出口布消能段5—上坝公路;6—土石坝第一节概述123456第五章河岸溢洪道第一节概述第五章河岸溢洪道（3）井式溢洪道：图6-3所示，这种溢洪道由溢流喇叭口段、竖井段和泄洪隧洞段组成。水流进入环行溢流堰后，经竖井和泄水隧洞段流入下游。这种泄水设施的主要建筑物是泄水隧洞.缺点:水流条件复杂，超泄能力小，容易产生空蚀和振动。在工程实践中，布置这种泄洪设施往往与导流隧洞相结合，施工期采用隧洞导流，竣工后废洞利用。专门布置竖井式溢洪道泄洪在我国应用较少。第一节概述第五章河岸溢洪道图6-3竖井式溢洪道示意图1—环形喇叭口;2—渐变段;3—竖井段4—隧洞;5—混凝土坝第一节概述12345653421第五章河岸溢洪道第一节概述第五章河岸溢洪道（4）虹吸式溢洪道：如图6-4所示，它是一种封闭式溢洪道，其工作原理是利用虹吸的作用泄水。当库水位达到一定的高程时，淹没了通气孔，水流经过堰顶并与空气混合，逐渐将曲管内的空气带出，使曲管内产生真空，虹吸作用发生而自动泄水。这种溢洪道的优点是能自动调节上游水位，不需设置闸门。其缺点是超泄能力较小，构造复杂，且工作可靠性较差，在大中型工程应用较少。以上四种类型的泄洪设施，前两种设施的整个流程是完全敞开的，故又称为开敞式溢洪道，而后两种又称为封闭式溢洪道。第一节概述第五章河岸溢洪道图6-4虹吸工溢洪道示意图1—遮檐;2—通气孔;3—挑流坎;4—曲管第一节概述24R=4132第五章河岸溢洪道二、河岸溢洪道的位置选择考虑枢纽总体布置、地形、地质、施工及运行、经济指标等因素。（1）枢纽总体布置:溢洪道布置应结合枢纽布置全面考虑，避免泄洪、发电、航运及灌溉等建筑物在布置上的干扰。其布置时合理选择泄洪消能布置和型式，进水口应短而直，出水渠应与下游河道...
