第五章 螺纹连接和螺旋传动VIP免费

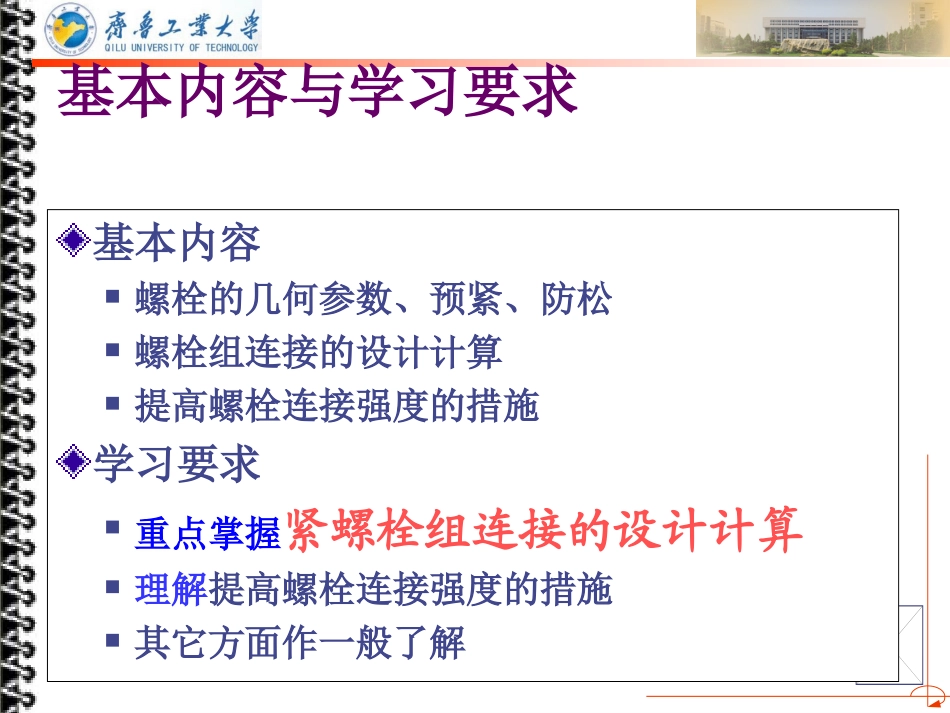

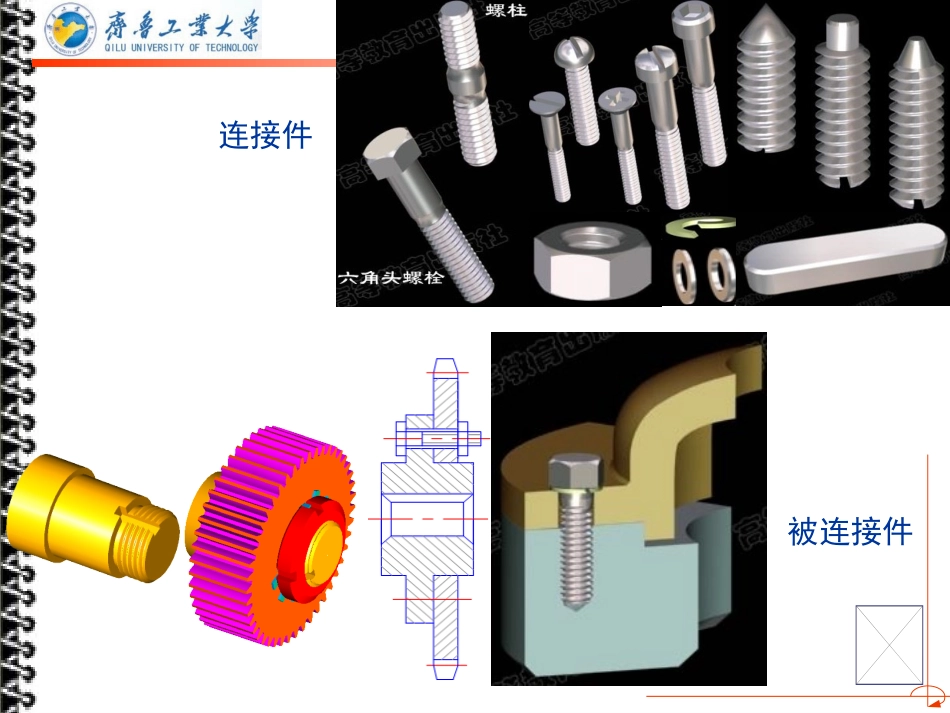

基本内容与学习要求基本内容螺栓的几何参数、预紧、防松螺栓组连接的设计计算提高螺栓连接强度的措施学习要求重点掌握紧螺栓组连接的设计计算理解提高螺栓连接强度的措施其它方面作一般了解连接件被连接件可拆连接ch5连接按是否可拆分为连接：将两个或两个以上的零件组合成一体的结构。不可拆连接：螺纹连接键连接销连接焊接粘接铆接第五章螺纹连接与螺旋传动§5-1螺纹§5-2螺纹连接的类型和标准连接件§5-3螺纹连接的预紧§5-6螺栓组连接的设计§5-5螺纹连接的强度计算§5-8提高螺纹连接强度的措施§5-7螺纹连接件的材料及许用应力§5-9螺旋传动§5-4螺纹连接的防松螺纹的形成按螺旋线数目分单线螺纹多线螺纹一、普通螺纹的主要参数大径d小径d1中径d2螺距P导程S升角牙型角牙侧角P64§5-1螺纹大径：螺纹的公称直径小径：常用于连接的强度计算1dd2d中径：常用于连接的几何计算螺距P：相邻两牙在中径线上对应两点的轴向距离。导程S：同一条螺线上相邻两牙在中径线上对应两点间的轴向距离nps升角：在在在在在在在在在在在在在在在在在在在在在在在2d2tandnp牙型角a与牙侧角b：轴向剖面内牙型相邻两侧边的夹角，称为牙型角，牙型侧边与螺纹轴线垂线间的夹角称为牙侧角在装配仿真工作仿真工作过程：用一绞杠使螺旋杆在螺套中转动，而螺套镶在底座里，并用螺钉定位。在螺旋杆的一端球面上，套装一个顶垫并加装一个螺钉，使其不脱落。绞杠转动时，螺旋杆做旋转运动的同时做轴向移动。工作原理：利用螺纹传动来顶起重物§5-1螺纹连接之补充部分-受力分析vρΨFnFRFFaFFaFRΨΨ+ρfF)(tgFFa22()22adFtdFgT0RaFFF拧紧力矩螺母等速旋转并上升相当于滑块沿斜面等速上移拧紧螺母()aFFtg22()22adFtdFgT0RaFFF放松力矩螺母等速旋转并下降相当于滑块沿斜面等速下降放松螺母FRΨ-ρΨFavΨρFnFfFFFRFa§5-1螺纹连接之补充部分-受力分析)'(tgFFa)'(2222tgFddFTa)'(tgFFa)'(2222tgFddFTa1）滑块等速上升时（拧紧螺母）水平推力驱动力矩2）滑块等速下滑时（旋松螺母）水平推力驱动力矩§5-1螺纹连接之补充部分-受力分析'自锁条件：放松螺母若不加驱动力F，无论Fa多大，滑块（螺母）都不会自行下滑—自锁状态。)'(tgFFa)'(2222tgFddFTa水平推力驱动力矩ψ<ρ‘时，斜坡平缓，此时F<0（与假定方向相反），cosanFF略去升角的影响，在同样轴向载荷作用下，非矩形螺纹的法向力比矩形螺纹的大，造成摩擦力较大：aaaFfFffF'coscos'tan'cosfff'f——当量摩擦系数'——当量摩擦角把法向力的增加看作摩擦系数的增加naFF拧紧，螺母等速上升时：22()22adFtdFgT放松，螺母等速下降时：22()22adFtdFgT非矩形螺纹的自锁条件：螺旋副的效率：tan2tan()aFST22tannpSdd三、螺纹的形成与加工一、螺纹连接的基本类型此外，还有：T型槽螺栓连接、吊环螺钉连接和地脚螺栓连接等。说明§5-2螺纹连接的类型和标准连接件P64(1)普通螺栓连接和铰制孔螺栓连接(2)双头螺柱连接螺栓受拉，承受外载。用于被连接件厚，常拆卸处(3)螺钉连接螺栓受拉，承受外载。用于被连接件厚，不常拆卸处(4)紧定螺钉连接用于薄壁件连接二、标准螺纹连接件结构型式和尺寸螺纹连接的预紧P68大多数螺纹连接在装配时都需要拧紧，使之在承受工作载荷之前，预先受到力的作用，这个预加作用力称为预紧力。增强连接的可靠性和紧密性，以防止受载后被连接件间出现缝隙或发生相对移动。拧紧后螺纹连接件的预紧应力不得超过其材料的屈服极限s的80%。预紧力：预紧的目的：预紧力的确定原则：§5-3螺纹连接的预紧预紧力的控制：（1）测力矩扳手：注：直径过小的螺栓，容易在拧紧时过载拉断，所以对于重要的连接，若无控制拧紧力矩的措施，不宜采用小于M12的螺栓。预紧力和预紧力矩之间的关系：dFT02.0（2）定力矩扳...
