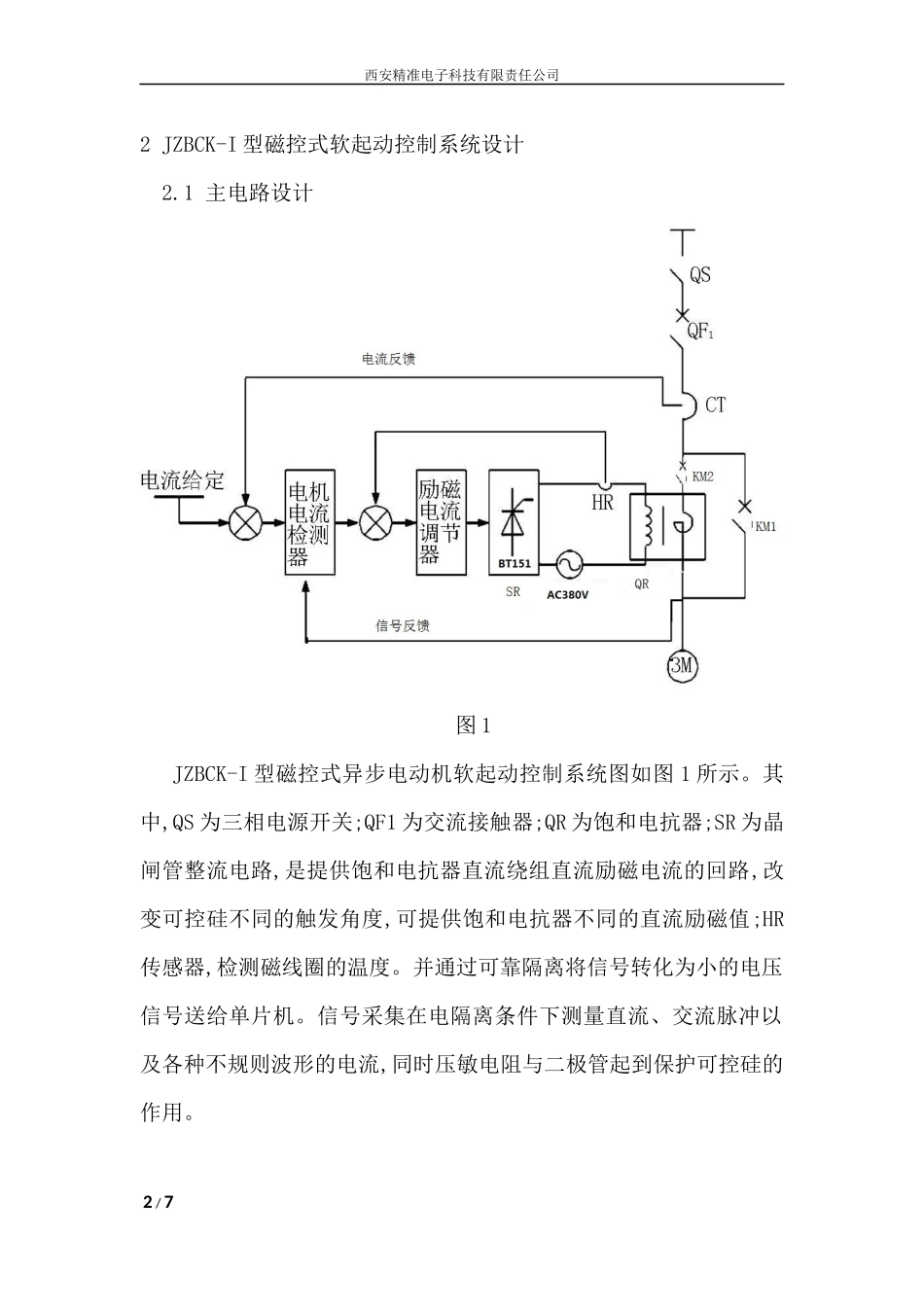

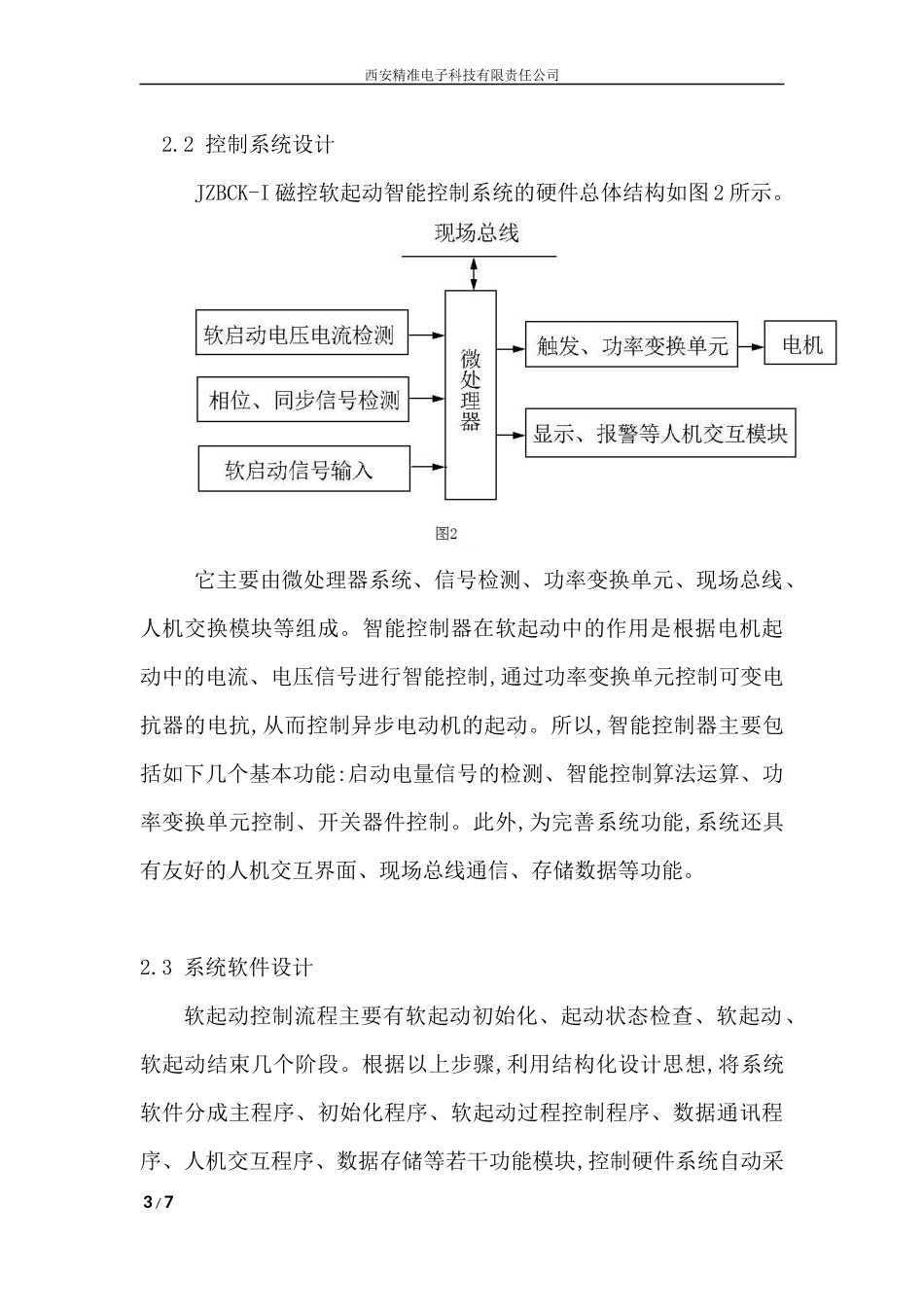

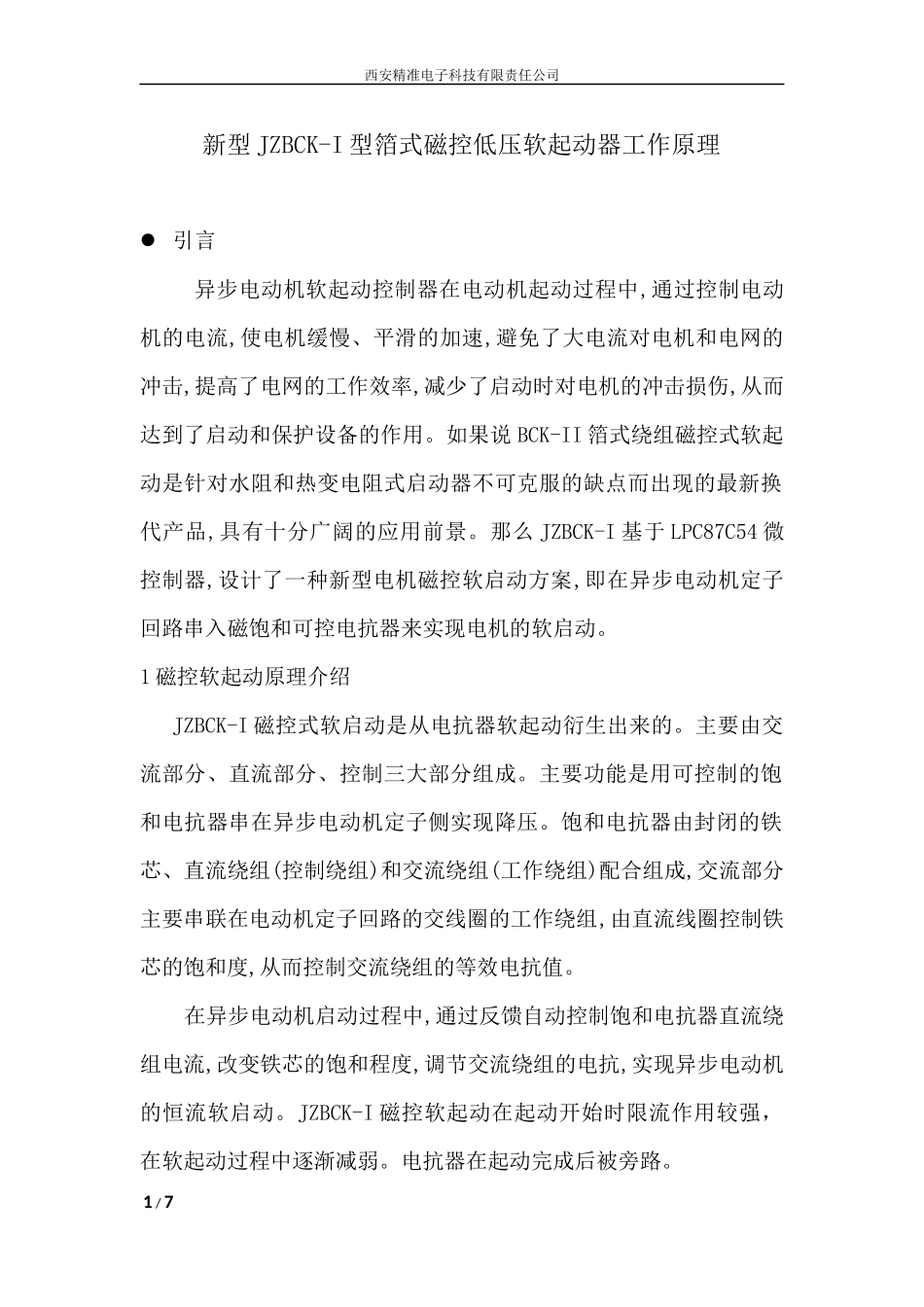

西安精准电子科技有限责任公司新型JZBCK-I型箔式磁控低压软起动器工作原理引言异步电动机软起动控制器在电动机起动过程中,通过控制电动机的电流,使电机缓慢、平滑的加速,避免了大电流对电机和电网的冲击,提高了电网的工作效率,减少了启动时对电机的冲击损伤,从而达到了启动和保护设备的作用。如果说BCK-II箔式绕组磁控式软起动是针对水阻和热变电阻式启动器不可克服的缺点而出现的最新换代产品,具有十分广阔的应用前景。那么JZBCK-I基于LPC87C54微控制器,设计了一种新型电机磁控软启动方案,即在异步电动机定子回路串入磁饱和可控电抗器来实现电机的软启动。1磁控软起动原理介绍JZBCK-I磁控式软启动是从电抗器软起动衍生出来的。主要由交流部分、直流部分、控制三大部分组成。主要功能是用可控制的饱和电抗器串在异步电动机定子侧实现降压。饱和电抗器由封闭的铁芯、直流绕组(控制绕组)和交流绕组(工作绕组)配合组成,交流部分主要串联在电动机定子回路的交线圈的工作绕组,由直流线圈控制铁芯的饱和度,从而控制交流绕组的等效电抗值。在异步电动机启动过程中,通过反馈自动控制饱和电抗器直流绕组电流,改变铁芯的饱和程度,调节交流绕组的电抗,实现异步电动机的恒流软启动。JZBCK-I磁控软起动在起动开始时限流作用较强，在软起动过程中逐渐减弱。电抗器在起动完成后被旁路。1/7西安精准电子科技有限责任公司2JZBCK-I型磁控式软起动控制系统设计2.1主电路设计图1JZBCK-I型磁控式异步电动机软起动控制系统图如图1所示。其中,QS为三相电源开关;QF1为交流接触器;QR为饱和电抗器;SR为晶闸管整流电路,是提供饱和电抗器直流绕组直流励磁电流的回路,改变可控硅不同的触发角度,可提供饱和电抗器不同的直流励磁值;HR传感器,检测磁线圈的温度。并通过可靠隔离将信号转化为小的电压信号送给单片机。信号采集在电隔离条件下测量直流、交流脉冲以及各种不规则波形的电流,同时压敏电阻与二极管起到保护可控硅的作用。2/7西安精准电子科技有限责任公司2.2控制系统设计JZBCK-I磁控软起动智能控制系统的硬件总体结构如图2所示。它主要由微处理器系统、信号检测、功率变换单元、现场总线、人机交换模块等组成。智能控制器在软起动中的作用是根据电机起动中的电流、电压信号进行智能控制,通过功率变换单元控制可变电抗器的电抗,从而控制异步电动机的起动。所以,智能控制器主要包括如下几个基本功能:启动电量信号的检测、智能控制算法运算、功率变换单元控制、开关器件控制。此外,为完善系统功能,系统还具有友好的人机交互界面、现场总线通信、存储数据等功能。2.3系统软件设计软起动控制流程主要有软起动初始化、起动状态检查、软起动、软起动结束几个阶段。根据以上步骤,利用结构化设计思想,将系统软件分成主程序、初始化程序、软起动过程控制程序、数据通讯程序、人机交互程序、数据存储等若干功能模块,控制硬件系统自动采3/7西安精准电子科技有限责任公司集、检测输入信号,对输入数据进行判断与处理,并按要求输出所需的控制信号。主程序流程图如图4所示,系统上电初始化结束后先进行系统自检,自检完成后判断电机所处的状态,根据不同的状态接收不同的命令。如果检测电机处于准备阶段,则接到启动指令后进行触发角的测量,发出触发脉冲起动电机;如果检测电机处于高速阶段,则瞬时给出最大触发角实现电机的软停。在整个循环过程中,任何一项测试不能通过则闭锁所有中断停机。2.4模糊PID控制器设计当异步电动机起动或负载变化时,由于实际电流与给定电流的误差太大,单纯采用PID控制进行调频调功时,容易造成积分累积,最终引起系统较大的超调,甚至可能引起系统的振荡,使得系统的稳定性变差。智能控制器采用模糊控制器与PID控制器相结合的方案,其控制器系统结构图如图3所示。系统主要由PID控制器、模糊控制器以及误差e和误差变化ec的离散化环节(k4)、模糊化环节k1和k2、控制量输出比例环节k3、在线参数自调整环节组成。PID控制器是在误差很小时起作用,用来消除静态误差,当误差较大时,该环节作用较小。参数自调整的作用,是根据误差e和误差变化率ec,在线调节k1、k2和k3,使系统的动特性与稳态性能更好地相互兼顾。4/7西...
