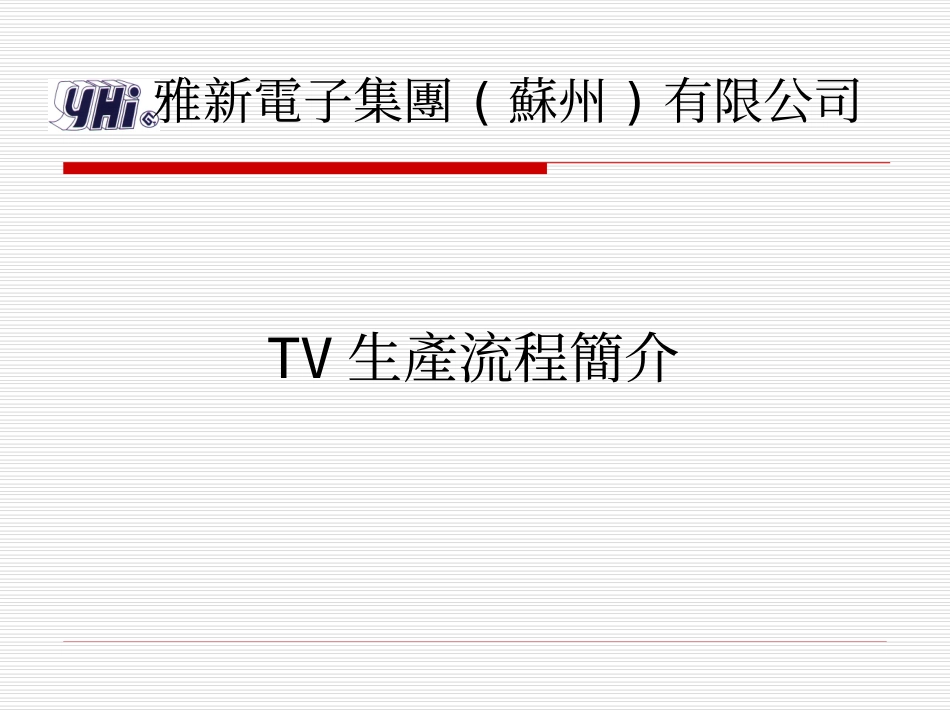

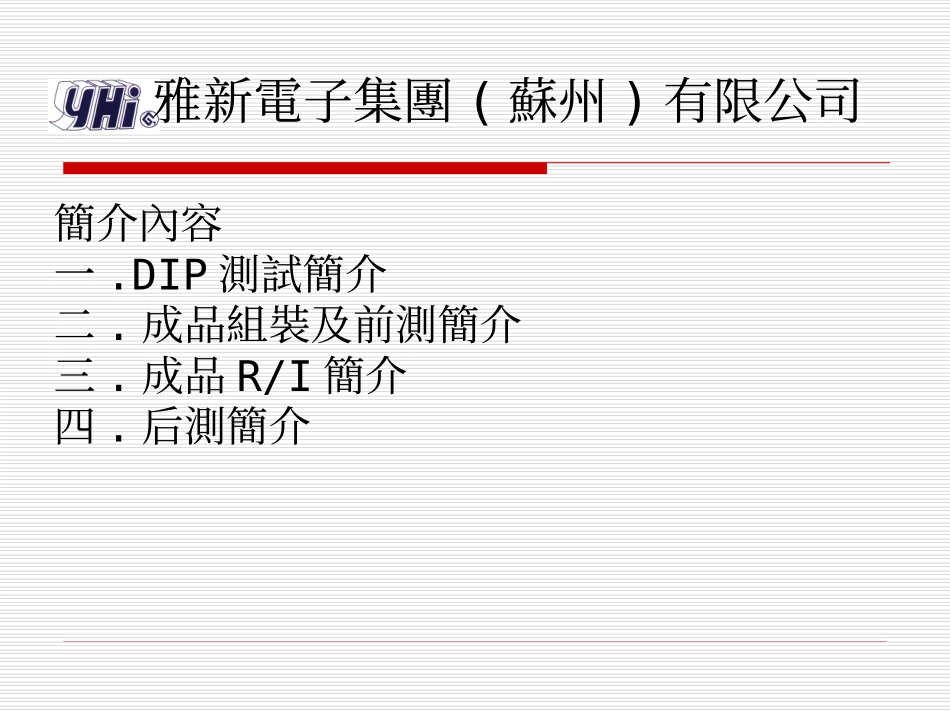

雅新電子集團(蘇州)有限公司TV生產流程簡介雅新電子集團(蘇州)有限公司OKNGNGOKNGNGOKNG外觀NG功能OQC,包裝成品經檢驗判定合格后入成倉:W/S(Wave/solder)波峰焊即:T/U(Touch/up)補焊即VGADVIAV3()主要測模式、模式、耳機模式下畫面質量並檢查外觀:OQC,出貨品質檢驗即對包裝的成品功AQL能、外觀及包裝方式以檢驗標準進行.檢驗:M/I,M/BV/B手插件即該段有生產、、P/BK/B(IR/B)RCA/B、、板:R/I(RUN/IN),VGA燒機即在模R/I式下八個小時:VGADVI,,TV主要有、測試影像測試模式,&,PIP測試功率、亮度聲音測試功能測,DDC,DDC試燒錄及高壓測試檢測IILCD--TV成品製造生產流程:LCDPANEL主要元件有、電源控制盒、M/BV/BP/BRCA/B&K/B(IR/B)、、、、等:1.M/BV/B:VGA&DVI主要測試項目及S-video,AV1,AV2,AV3,COMPONENT1,2;2.,K/B&IR/B&RCA/B主板電壓測試測試,,目檢焊點是否合格有無缺件錯,件撞件以及极性反向等不良現象手插件波峰焊補焊單板測試總檢外觀總檢組裝前段測試燒機后段測試包裝出貨品質檢驗入庫維修維修線修雅新電子集團(蘇州)有限公司簡介內容一.DIP測試簡介二.成品組裝及前測簡介三.成品R/I簡介四.后測簡介雅新電子集團(蘇州)有限公司一.DIP生產流程簡介主要測試項目:(1).M/B及V/B:VGA&DVIS-Video,AV1,AV2,AV3,COMPONENT1,2;(2).主板電壓測試,K/B&IR/B&RCA/B測試.具體測試內容及方式&儀器詳見后測簡介PS:此處測試采用實插方式,未使用頂針測試治具(頂針測試各端子不良易漏失)如圖所示:一.DIP生產流程簡介主要測試項目:(1).M/B及V/B:VGA&DVIS-Video,AV1,AV2,AV3,COMPONENT1,2;(2).主板電壓測試,K/B&IR/B&RCA/B測試.具體測試內容及方式&儀器詳見后測簡介PS:此處測試采用實插方式,未使用頂針測試治具(頂針測試各端子不良易漏失)如圖所示:雅新電子集團(蘇州)有限公司二.成品組裝及前測生產流程簡介:成品組裝線體.流程卡列印平臺LCDPANEL加工臺(可進行90度旋轉)前框外觀確認加貼保護膜站雅新電子集團(蘇州)有限公司二.成品組裝及前測生產流程簡介1-1.成品組裝.組裝投入站:材料放置架:雅新電子集團(蘇州)有限公司二.成品組裝及前測生產流程簡介1-2.成品組裝.后蓋加工平臺:后蓋周轉臺車:在平臺上加工供后站別組裝原材拆包后送至組裝線上雅新電子集團(蘇州)有限公司二.成品組裝及前測生產流程簡介1-3.成品組裝.底座加工站:底座放置架底座加工臺雅新電子集團(蘇州)有限公司二.成品組裝及前測生產流程簡介1-5.成品組裝機臺立起站:人工將機臺立起后移至測試滑板上.組裝完畢時前測測試時雅新電子集團(蘇州)有限公司二.成品組裝及前測生產流程簡介2.成品前測:VGAAV測試2-1測試儀器:(3)DVDPLAYER(2)AV分配器(1)CHROMA2326雅新電子集團(蘇州)有限公司二.成品組裝及前測生產流程簡介2.成品前測:VGAAV測試2-2-1.VGA測試項目:(1)GENERAL畫面:四種不同分辨率畫面(1)黑屏(3)白屏(4)16灰階雅新電子集團(蘇州)有限公司二.成品組裝及前測生產流程簡介2.成品前測:VGAAV測試2-2-2.AV測試項目:(1).AV正常模式:(2).AV靜音模式:雅新電子集團(蘇州)有限公司三.成品R/I簡介1.機臺上R/I架擋杆固定底座部位,防止機臺搖晃雅新電子集團(蘇州)有限公司三.成品R/I簡介2-1.R/I測試項目:燒機畫面依次是紅->綠->藍->黑->白->循環2-2.R/I時間:8H.2-3.R/I模式:TV模式.如下圖所示:后測線體:雅新電子集團(蘇州)有限公司四.后測簡介1.DTV搜台测试1-1.測試儀器(1)DTV信號發生器(2)频率发生器1-2測試項目:2-2頻道(256灰階)30-2頻道28-1頻道28-2頻道2.DDC烧录及HI-POT&F/W確認測試儀器(1)高壓機EXTECH7440(2)電腦,显示器(3)刷槍(4)DDC燒錄卡PS:1.高壓機如下圖PS:2.DDC燒錄畫面雅新電子集團(蘇州)有限公司四.后測簡介3.VGA測試(同前測)測試儀器:(1)CHROMA2326(2)AV分配器(3)DVDPLAYER(1)GENERAL畫面:四種不同分辨率畫面(1)黑屏(3)白屏(4)16灰階雅新電子集團(蘇州)有限公司四.后測簡介4.影像測試:Component1&2模式測試儀器:(1)VG859(2)AV分配器(3)DVDPLAYER(1)Component1圖一圖二圖三圖四(1)Component2圖一圖二圖三圖四雅新電子集團(蘇州)有限公司四.后測簡介5.TV測試(68頻道120頻道2頻道35頻道69頻道)測試儀器:電視信號發生器(54200)雅新電子...
