第八章继电器接触器控制(3课时)VIP免费

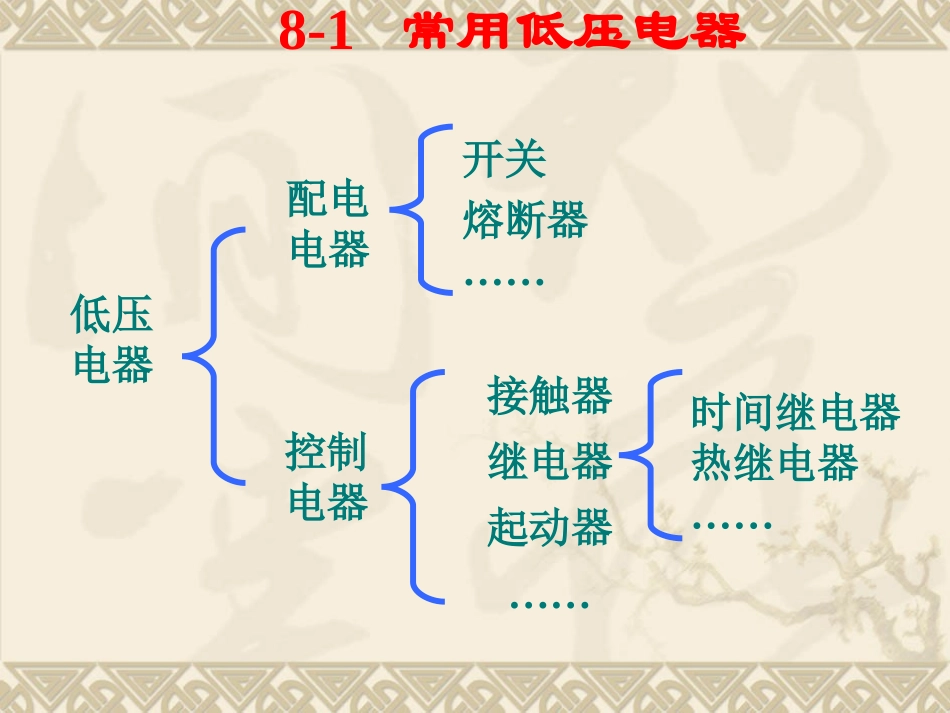

第八章继电器—接触器控制第八章继电器—接触器控制8-1常用低压电器8-2基本控制环节8-3控制电路综合举例低压电器配电电器控制电器开关熔断器……接触器继电器起动器……时间继电器热继电器……8-1常用低压电器一、刀闸开关控制对象：380V，5.5kW以下小电机考虑到电机较大的起动电流，刀闸的额定电流值应如下选择：（3~5)×异步电机额定电流电路符号QS二、熔断器作用：用于短路保护电路符号FU熔体额定电流的选择：FI异步电机的起动电流Ist=(5~7)×额定电流stFII31~5.212.空载电机LFII（稍大）1.无冲击电流的场合（如电灯、电炉）stFII21~6.113.频繁起动的电机安秒特性tIF三、控制按钮常开(动合)按钮电路符号SB常闭(动断)按钮电路符号SB复合按钮电路符号SB四、行程开关用作电路的限位保护、行程控制、自动切换等。结构与按钮类似，但其动作要由机械撞击。常开（动合）触头电路符号ST常闭（动断）触头电路符号ST线圈铁芯衔铁主触头弹簧辅助触头M3~电机五、交流接触器动作过程线圈通电衔铁被吸合触头闭合电机接通电源~380~~~220M3~动作过程线圈通电衔铁被吸合触头闭合电机接通电源~220~380~~接触器有关符号：接触器线圈接触器主触头－－用于主电路（流过的电流大，需加灭弧装置）常开常闭接触器辅助触头－－用于控制电路（流过的电流小，无需加灭弧装置）接触器控制对象：电动机及其它电力负载接触器技术指标：额定工作电压、电流、触点数目等。六、继电器继电器和接触器的工作原理一样。主要区别在于，接触器的主触头可以通过大电流，而继电器的触头只能通过小电流。所以，继电器只能用于控制电路中。中间继电器电压继电器电流继电器时间继电器（具有延时功能）热继电器（做过载保护）…...继电器类型：发热元件功能：过载保护1、热继电器结构：常闭触头双金属片I工作原理：发热元件接入电机主电路，若长时间过载，双金属片被烤热。因双金属片的下层膨胀系数大，使其向上弯曲，扣板被弹簧拉回，常闭触头断开。扣板热继电器的符号发热元件串联在主电路中串联在控制电路中常闭触头FRFR电机起动、停车（点动、连续运行、多地点控制、顺序控制等）电机正反转控制行程控制时间控制速度控制……8-2基本控制环节一、异步电机的直接起动M3~ABCKMFUQSB'C'KMSB1、点动控制动作过程触头（KM）打开按钮松开线圈（KM）断电电机停转。触头（KM）闭合按下按钮（SB）线圈（KM）通电电机转动；控制电路主电路2、电动机连续运行自保持KMSB2C'M3~ABCKMFUQSB'SB1起动按钮停止按钮KM注意：接触器线圈电压380V时，采用此种接线方式。KMSB1KMSB2FRM3~ABCKMFUQSFR电流成回路，只要接两相就可以了3、异步机的直接起动+过载保护发热元件热继电器触头例如：甲、乙两地同时控制一台电机。方法：两起动按钮并联；两停止按钮串联。4、多地点控制KMSB1甲SB2甲KMSB3乙SB4乙乙地甲地QSFRM3~ABCKMFU方法一：用复合按钮5、点动+连续运行SB3：点动SB2：连续运行控制关系该电路缺点：动作不够可靠。KMSB1KMSB2FRSB3主电路控制电路方法二：加中间继电器（KA）控制关系SB：点动SB2：连续运行SBKASB1KASB2FRKMKAM3~ABCKMFUFR以下控制电路能否实现即能点动、又能连续运行思考不能点动！KMSB1KMSB2FRSB二、电机的正反转控制KMFKMFSB1SBFFRKMRKMRKMRSBRM3~ABCKMFFUQSFR该电路必须先停车才能由正转到反转或由反转到正转。SBF和SBR不能同时按下，否则会造成短路！操作过程：SBF正转SBR反转停车SB1正转电机的正反转控制—加互锁互锁作用：正转时，SBR不起作用；反转时，SBF不起作用。从而避免两触发器同时工作造成主回路短路。KMFSB1KMFSBFFRKMRKMRKMFKMRM3~ABCKMFFUQSFRKMRSBR互锁KMFSB1KMFSBFFRKMRKMRKMRKMFSBR电机的正反转控制—双重互锁KMRM3~ABCKMFFUQSFR电器互锁机械互锁双保险机械互锁（复合按钮）电器互锁（互锁触头）三、行程控制行程控制实质为电机的正反转控制，只是在行程的终端要加限位开关。正程逆程BAKMRM3~ABCKMFFUQSFR行程控制电路（1）正程限位开关STASTB逆程至右极端位置撞开STA动作过程SB2正向运行电机停车（反向运行同样分析）控制回路KMFFRKMRSB1KMFSB2STASB3STBK...
