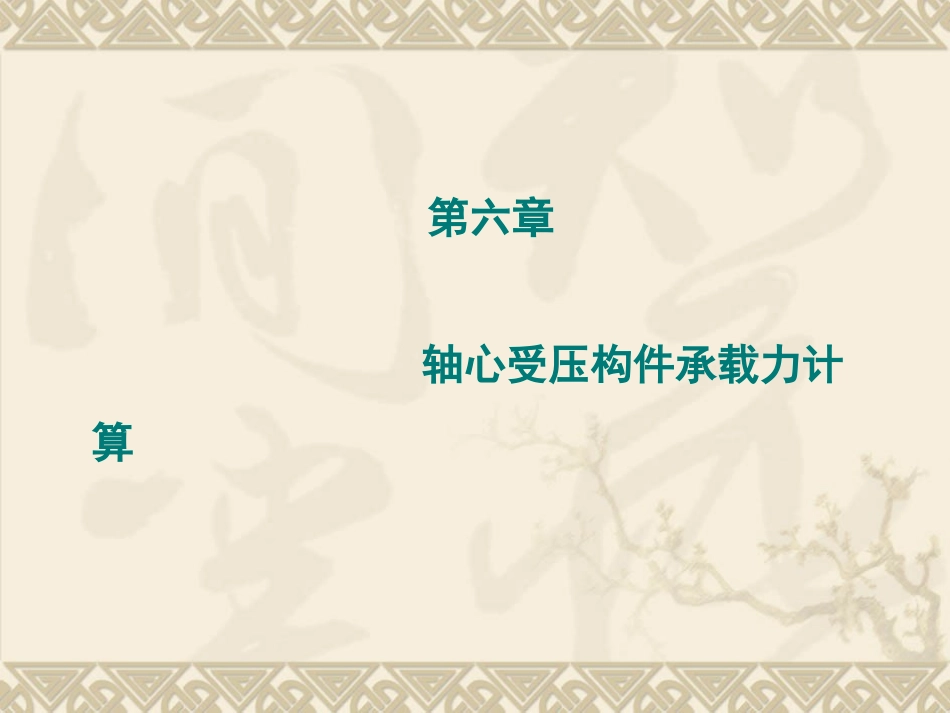

轴心受压构件承载力计算VIP免费

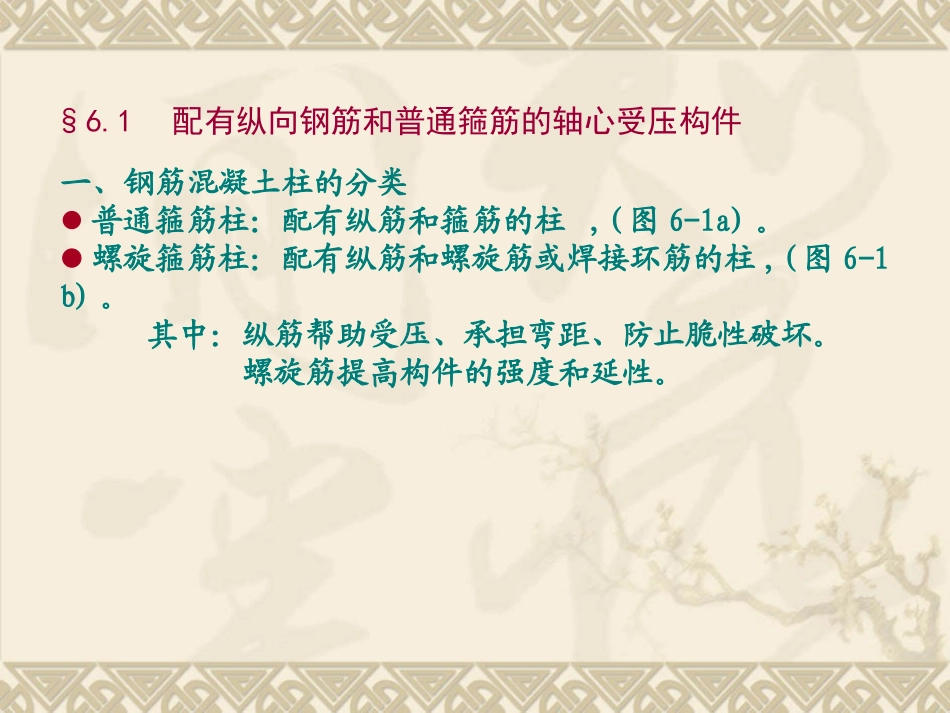

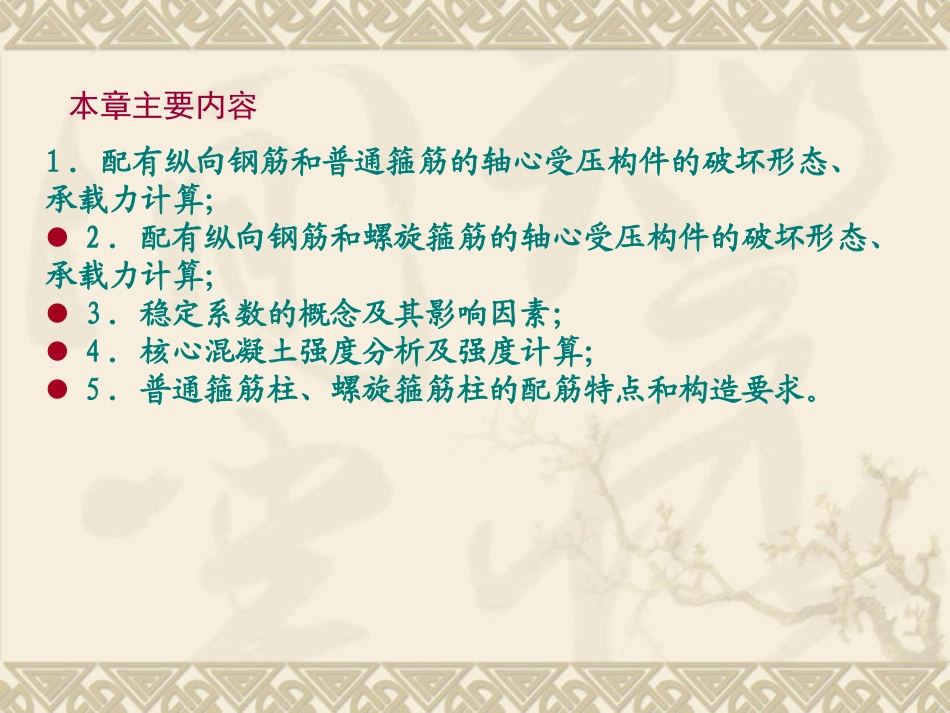

第六章轴心受压构件承载力计算本章主要内容1．配有纵向钢筋和普通箍筋的轴心受压构件的破坏形态、承载力计算；2．配有纵向钢筋和螺旋箍筋的轴心受压构件的破坏形态、承载力计算；3．稳定系数的概念及其影响因素；4．核心混凝土强度分析及强度计算；5．普通箍筋柱、螺旋箍筋柱的配筋特点和构造要求。§6.1配有纵向钢筋和普通箍筋的轴心受压构件一、钢筋混凝土柱的分类普通箍筋柱：配有纵筋和箍筋的柱,(图6-1a)。螺旋箍筋柱：配有纵筋和螺旋筋或焊接环筋的柱,(图6-1b)。其中：纵筋帮助受压、承担弯距、防止脆性破坏。螺旋筋提高构件的强度和延性。纵向钢筋纵向钢筋箍筋螺旋箍筋图6-1两种钢筋混凝土轴心受压构件a)普通箍筋柱b)螺旋箍筋柱§6.1配有纵向钢筋和普通箍筋的轴心受压构件纵向钢筋作用:帮助混凝土承担压力防止混凝土出现突然的脆性破坏，并承受由于荷载的偏心而引起的弯矩箍筋作用:与纵筋组成空间骨架，减少纵筋的计算长度因而避免纵筋过早的压屈而降低柱的承载力二、破坏形态1.影响因素：（1）徐变：●使钢筋应力突然增大，砼应力减小（应力重分布）●突然卸载砼会产生拉应力。（2）长细比：(l0/b)2．普通箍筋柱的破坏特征（1）短柱破坏——材料破坏。破坏特征:纵向裂缝、纵筋鼓起、砼崩裂。§6.1配有纵向钢筋和普通箍筋的轴心受压构件|''ssdcSAfAfP承载能力（2）长柱破坏——失稳破坏破坏特征：凹侧砼先被压碎，砼表面有纵向裂缝；凸侧则由受压突然转为受拉，出现横向裂缝；破坏前，横向挠度增加很快，破坏来得比较突然，导致失稳破坏。承载能力要小于同截面、配筋、材料的短柱。|SlPP承载能力三、纵向稳定系数1.定义：考虑构件长细比增大的附加效应使构件承载力降低的计算系数。2.计算：=pl/ps3.影响因素:长细比、柱的初始挠度、竖向力的偏心有关，混凝土强度等级、钢筋强度等级及配筋率对其影响较小。短柱压坏时的轴心力）稳破坏时的临界承载力欧拉公式）也即长柱失((202ssslAffcAplEIp21''21ccdsdEff§6.1配有纵向钢筋和普通箍筋的轴心受压构件短柱：＝1.0长柱：…l0/i(或l0/b)查表AI=il0–––构件的计算长度，与构件端部的支承条件有关。两端铰一端固定，一端铰支两端固定一端固定，一端自由实际结构按规范规定取值1.0l0.7l0.5l2.0l四、正截面承载力计算《公路桥规》规定配有纵向受力钢筋和普通箍筋的轴心受压构件正截面承载力计算式为≤φ—轴心受压构件稳定系数,附表1-10普通箍筋柱的正截面承载力计算分截面设计和强度复核两种情况。dN0''9.0ssdcduAfAfN§6.1配有纵向钢筋和普通箍筋的轴心受压构件Ac–––截面面积：当>0.03时Ac=A－As1）截面设计已知截面尺寸，计算长度l0，混凝土轴心抗压强度和钢筋抗压强度设计值，轴向压力组合设计值，求纵向钢筋所需面积。2）截面复核已知截面尺寸，计算长度l0，全部纵向钢筋的截面面积，混凝土轴心抗压强度和钢筋抗压强度设计值，轴向力组合设计值，求截面承载力。)9.0(10''AfNrfAcddsds五、构造要求1.混凝土一般多采用C25～C40级混凝土。2．截面尺寸①②③尺寸模数化：25，30，35…,不宜小于250mm。3．纵向钢筋直径：12～32cm，根为≥4，纵筋之间净距≥5cm，净保护层：≥2.5cm30/blocm2525§6.1配有纵向钢筋和普通箍筋的轴心受压构件最小配筋率:全截面0.5,一则0.2,附表1-94.箍筋●箍筋直径：应不小于纵向钢筋直径的1/4,且不小于8mm;●箍筋间距：不应大于纵向钢筋直径的15倍，且不大于构件截面的较小尺寸（圆形截面用0.8倍直径），并不大于400mm;在纵向钢筋截面积超过混凝土计算截面积的3%时，箍筋的间距应不大于纵向钢筋直径的10倍，且不大200mm。●复合箍筋:沿箍筋设置的纵向钢筋离角筋间距大于150mm或15倍箍筋直径（取较大者）范围，则应设置复合箍筋。§6.1配有纵向钢筋和普通箍筋的轴心受压构件复合箍筋的布设1600KN§6.2配有纵向钢筋和螺旋箍筋的轴心受压构件一、受力分析及破坏特征1、受力分析螺旋箍筋或焊接圆环箍筋能约束混凝土在轴向压力作用下所产生的侧向变形，对混凝土产生间接的被动侧向压力...
