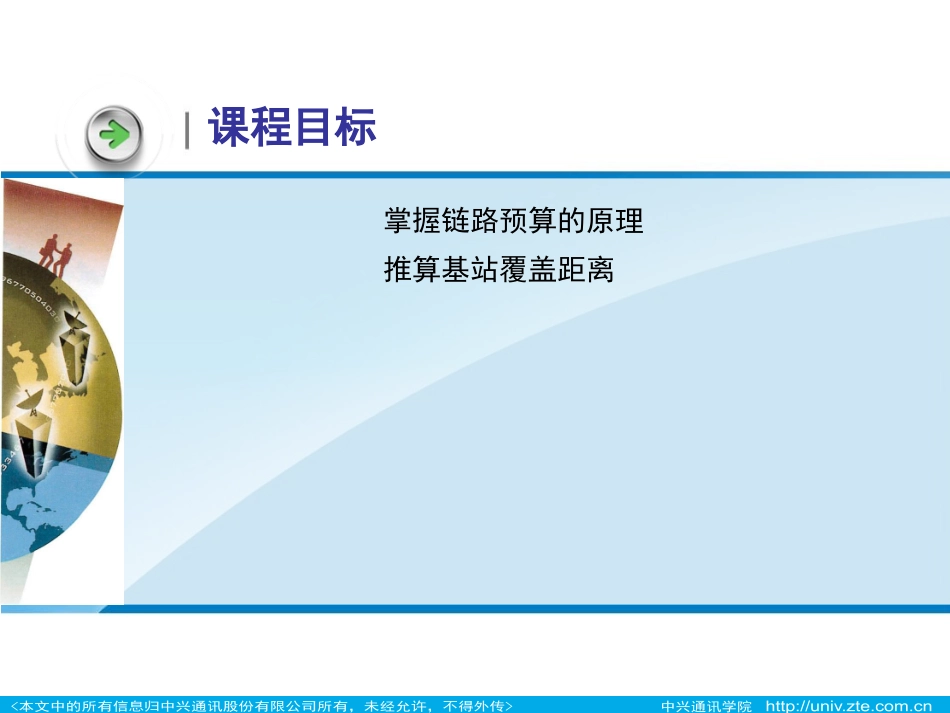

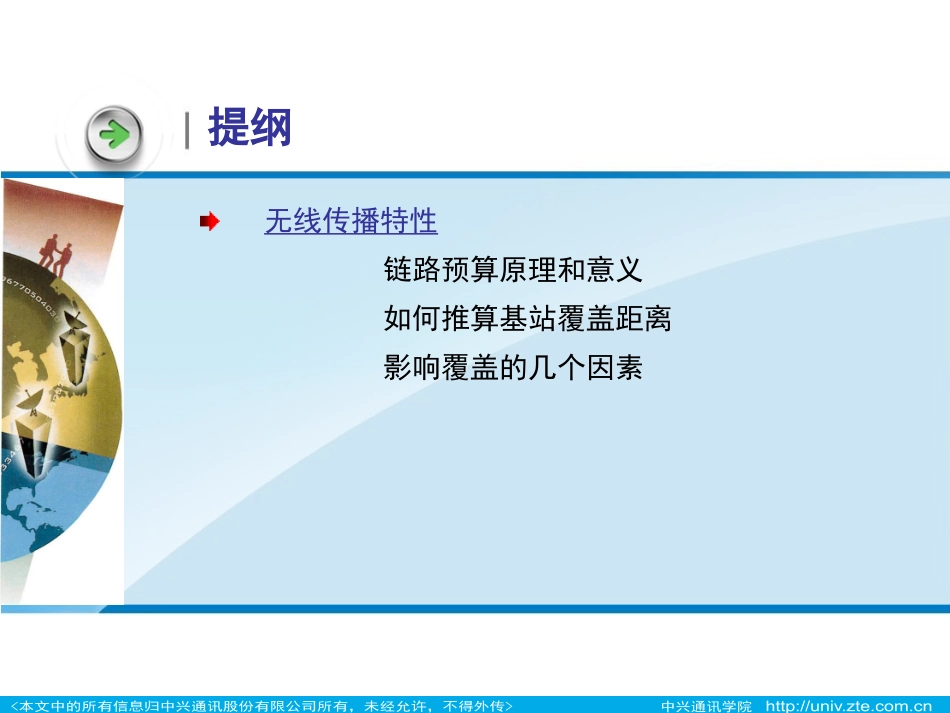

装供美赛同学CDMA覆盖规划课程目标掌握链路预算的原理推算基站覆盖距离提纲无线传播特性链路预算原理和意义如何推算基站覆盖距离影响覆盖的几个因素三种基本传播方式反射无线电波遇到远大于波长的障碍物表面绕射遇到尖角或薄边的阻挡物散射遇到大量尺寸远小于波长的颗粒无线传播特性慢衰落和快衰落慢衰落表征接收机在一定时间内的均值随传播距离和环境的变化而呈现的缓慢变化快衰落表征了接收信号短时间内的快速波动无线传播特性多径衰落多径衰落当接收机在可引起反射、绕射的复杂环境下移动时，在不到一个波长范围内会出现几十分贝的电平变化和激烈的相位摆动无线传播特性陆地移动通信中的无线信号基站发出的无线电信号的传播路径损耗受地面地形地物的影响很大，基站越高信号传得越远。无线电波传播极其复杂，受到反射、绕射和散射等多径传播的影响，有时会引起严重的信号衰落。无线电波传播还和频率相关，频率越高，传播路径损耗越大，绕射能力越弱，传播的距离也越近。无线传播特性城区的电波传播很少有直射波能直接到达移动台，大部分情况，接收的信号主要是反射波、绕射波和散射波的叠加无线传播特性城区的电波传播电波在城市峡谷中的LOS传播无线传播特性城区的电波传播基站发射天线低于高楼时，电波的传播以衍射、反射波为主无线传播特性MHZKmfsfddBL10log20log2045.32)(10自由空间传播路径损耗可写为：传播距离越远，路径损耗越大电波的频率越高，路径损耗也越大自由空间传播的路径损耗无线传播特性传播模型：PL(dB)=Function(F,HA,HM,D,C)PL：路径损耗F：频率，单位MHzD：距离，单位kmH：基站天线/移动台有效高度，单位mC：环境校正因子，分密集城区,城区,郊区,农村)()()()(dBdBdBmdBm衰落裕量穿透损耗接收端发射端允许路径损耗路径损耗无线传播特性须输入频率距离天线有效高度地形地貌（城市、郊区、农村、等）RSSI,dBm-120-110-100-90-80-70-60-5003691215182124273033DistancefromCellSite,kmFieldStrength,dBuV/m+90+80+70+60+50+40+30+20蓝色线表示路测结果灰色线表示Hata模型预测结果HataModelPL(dB)=69.55+26.16log(F)-13.82log(H)+(44.9-6.55log(H))*log(D)+CHataModelPL(dB)=69.55+26.16log(F)-13.82log(H)+(44.9-6.55log(H))*log(D)+CHataModelPL：路径损耗F：频率，单位MHz(150-1500MHz)D：距离，单位kmH：基站天线有效高度，单位mC：环境校正因子；取值：密集城区：0dB城区：-5dB郊区：-10dB农村：-17dBHataModelPL：路径损耗F：频率，单位MHz(150-1500MHz)D：距离，单位kmH：基站天线有效高度，单位mC：环境校正因子；取值：密集城区：0dB城区：-5dB郊区：-10dB农村：-17dBCOST-231PL(dB)=46.3+33.9*logF-13.82*logH+(44.9-6.55*logH)*logD+CCOST-231PL(dB)=46.3+33.9*logF-13.82*logH+(44.9-6.55*logH)*logD+CCOST-231PL：路径损耗F：频率，单位MHz(1500-2000MHz)D：距离，单位kmH：基站天线有效高度，单位mC：环境校正因子；取值：密集城区：-2dB城区：-5dB郊区：-8dB农村：-10dB开阔地：-26dBCOST-231PL：路径损耗F：频率，单位MHz(1500-2000MHz)D：距离，单位kmH：基站天线有效高度，单位mC：环境校正因子；取值：密集城区：-2dB城区：-5dB郊区：-8dB农村：-10dB开阔地：-26dBHate模型、COST-231模型无线传播特性提纲无线传播特性链路预算原理和意义如何推算基站覆盖距离影响覆盖的几个因素接收机天线天线传输线发信机传输线功率输出传输线损耗增益路径损耗增益传输线损耗灵敏度裕量无线链路组成链路预算原理和意义上行链路下行链路移动台基站馈线损耗天线增益路径损耗天线增益馈线损耗裕量链路预算确定允许的最大路径损耗进而确定最大的小区半径上下链路保持平衡建筑裕量：衰落+穿透损耗+...链路预算模型链路预算原理和意义)()()()()(dBdBidBmdBmEIRP损耗或人体电缆发射机天线增益发射机功率发射机发射端链路预算原理和意义)()()/()/()(HzdBdBreqNoEbHzdBmdBm数据速率干扰噪声接收机灵敏度接收端链路预算原理和意义主要机制：衍射，折射计算方法：统计建筑物穿透汽车穿透???建筑物穿...
