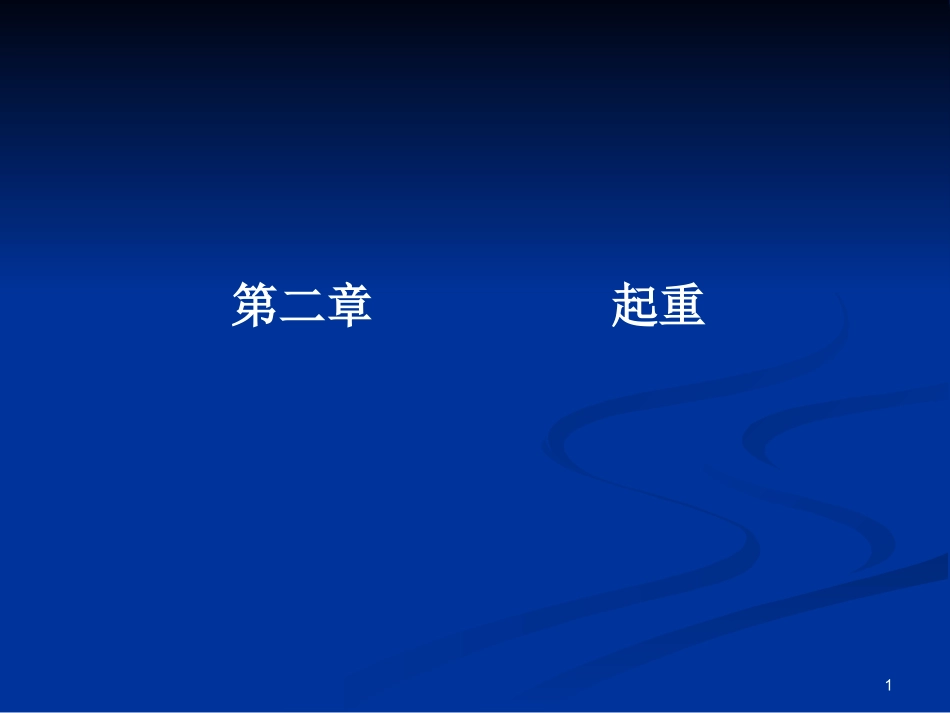

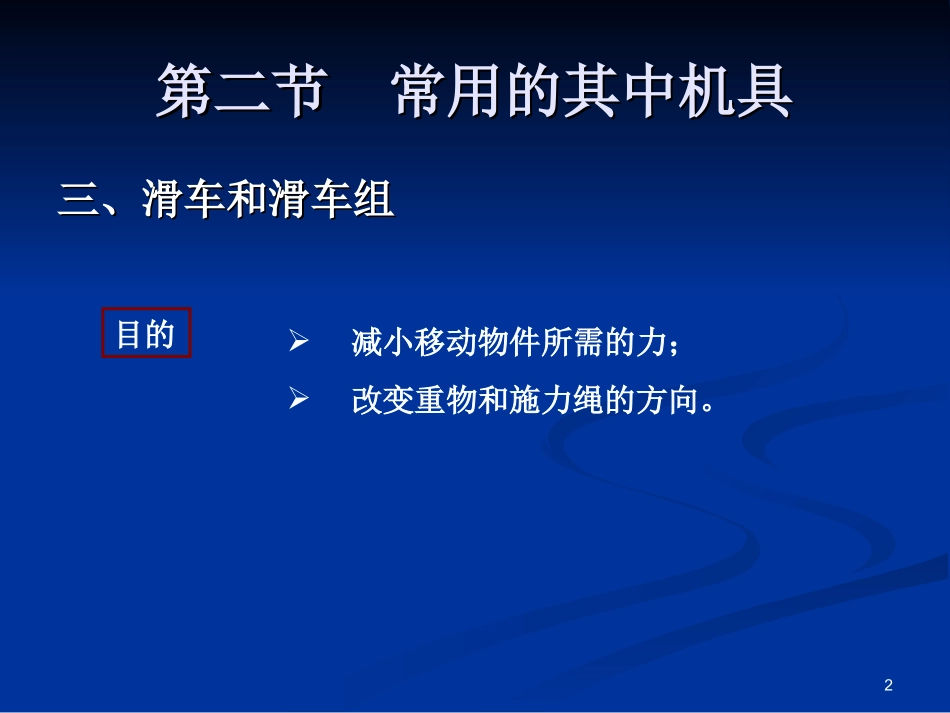

1第二章起重2第二节常用的其中机具第二节常用的其中机具三、滑车和滑车组三、滑车和滑车组目的减小移动物件所需的力；改变重物和施力绳的方向。3第二节常用的其中机具第二节常用的其中机具三、滑车和滑车组三、滑车和滑车组单滑车4第二节常用的其中机具第二节常用的其中机具三、滑车和滑车组三、滑车和滑车组两轮滑车、三轮滑车5第二节常用的其中机具第二节常用的其中机具三、滑车和滑车组三、滑车和滑车组各种滑车6第二节常用的其中机具第二节常用的其中机具三、滑车和滑车组三、滑车和滑车组定滑车动滑车栓连于某点且滑车轴与该点距离不变。随同重物一同升降。定滑车和动滑车配合起来使用，就构成了滑车组。7第二节常用的其中机具第二节常用的其中机具三、滑车和滑车组三、滑车和滑车组1、滑车、滑车组的使用及滑车组的穿绕方法穿绕方法：将绳索穿绕一个定滑车（或动滑车）的滑轮，再穿绕一个动滑车（或定滑车）的滑轮，如此按顺序穿绕下去，直至把所有的滑轮全绕完，再把这端的钢丝绳用索卡固定于滑车的链环上。终根（死头）施力端（活头）8第二节常用的其中机具第二节常用的其中机具三、滑车和滑车组三、滑车和滑车组1、滑车、滑车组的使用及滑车组的穿绕方法滑车组成滑车组的原则：1、如果定滑车和动滑车的轮数之和为偶数，则绳索的终根和施力端应在同一滑车上。2、如果定滑车和动滑车的轮数之和为奇数，则绳索的终根和施力端分别在两个滑车上。9滑车组成滑车组的原则：1、如果定滑车和动滑车的轮数之和为偶数，则绳索的终根和施力端应在同一滑车上。2、如果定滑车和动滑车的轮数之和为奇数，则绳索的终根和施力端分别在两个滑车上。10第二节常用的其中机具第二节常用的其中机具三、滑车和滑车组三、滑车和滑车组1、滑车、滑车组的使用及滑车组的穿绕方法××走×定滑车轮数的数字动滑车轮数的数字滑车组的有效负荷支数11第二节常用的其中机具第二节常用的其中机具三、滑车和滑车组三、滑车和滑车组12第二节常用的其中机具第二节常用的其中机具三、滑车和滑车组三、滑车和滑车组13第二节常用的其中机具第二节常用的其中机具三、滑车和滑车组三、滑车和滑车组3、对滑车使用荷重的估算6.12DnP14第二节常用的其中机具第二节常用的其中机具四、卷扬机四、卷扬机1、可逆式电动卷扬机的构造及传动原理15第二节常用的其中机具第二节常用的其中机具16第三节起重机械第三节起重机械一、门式起重机（门座式起重机）一、门式起重机（门座式起重机）桥架通过两侧支腿支承在地面轨道或地基上的桥架型起重机。具有沿地面轨道运行，下方可通过铁路车辆或其他地面车辆。17第三节起重机械第三节起重机械一、门式起重机（门座式起重机）一、门式起重机（门座式起重机）181920二、塔式起重机（塔式吊车）二、塔式起重机（塔式吊车）动臂压杆式动臂水平式212223第三节起重机械第三节起重机械三、桥式起重机（桥式吊车）三、桥式起重机（桥式吊车）桥式起重机概念桥式起重机是桥架在高架轨道上运行的一种桥架型起重机，又称天车。桥式起重机的桥架沿铺设在两侧高架上的轨道纵向运行，起重小车沿铺设在桥架上的轨道横向运行，构成一矩形的工作范围，就可以充分利用桥架下面的空间吊运物料，不受地面设备的阻碍。桥式起重机应用桥式起重机广泛地应用在室内外仓库、厂房、码头和露天贮料场等处。24三、桥式起重机（桥式吊车）三、桥式起重机（桥式吊车）单梁桥式起重机25三、桥式起重机（桥式吊车）三、桥式起重机（桥式吊车）双梁桥式起重机26三、桥式起重机（桥式吊车）三、桥式起重机（桥式吊车）双梁桥式起重机27四、龙门式起重机（龙门吊车）四、龙门式起重机（龙门吊车）水平桥架设置在两条支腿上构成门架形状的一种桥架型起重机。这种起重机在地面轨道上运行，主要用在露天贮料场、船坞、电站、港口和铁路货站等地进行搬运和安装作业。龙门起重机的起升机构、小车运行机构和桥架结构，与桥式起重机基本相同。28四、龙门式起重机（龙门吊车）四、龙门式起重机（龙门吊车）29四、龙门式起重机（龙门吊车）四、龙门式起重机（龙门吊车）30四、龙门式起重机（龙门吊车）四、龙门式起重机（龙...
