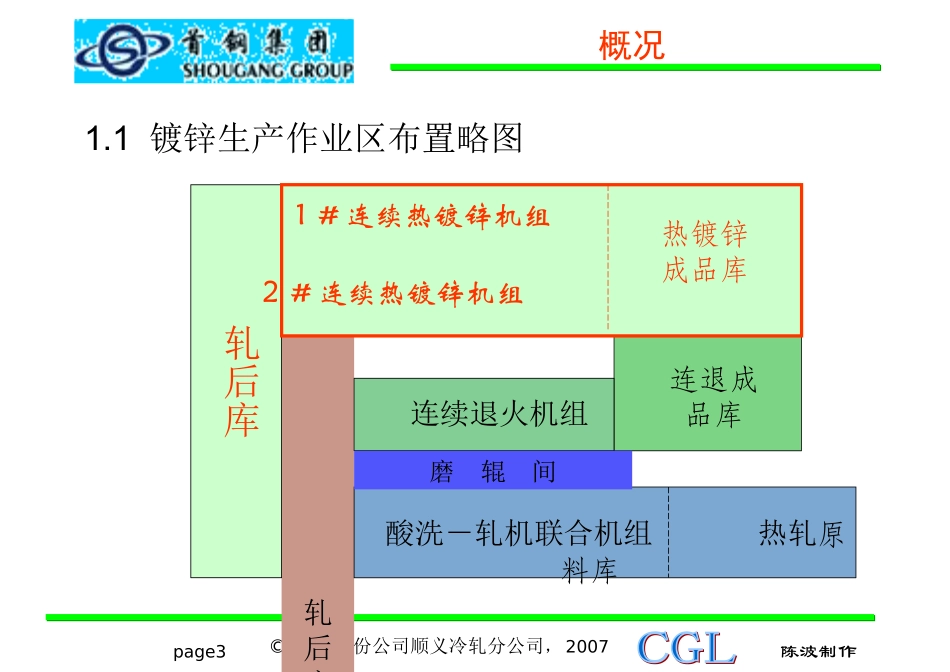

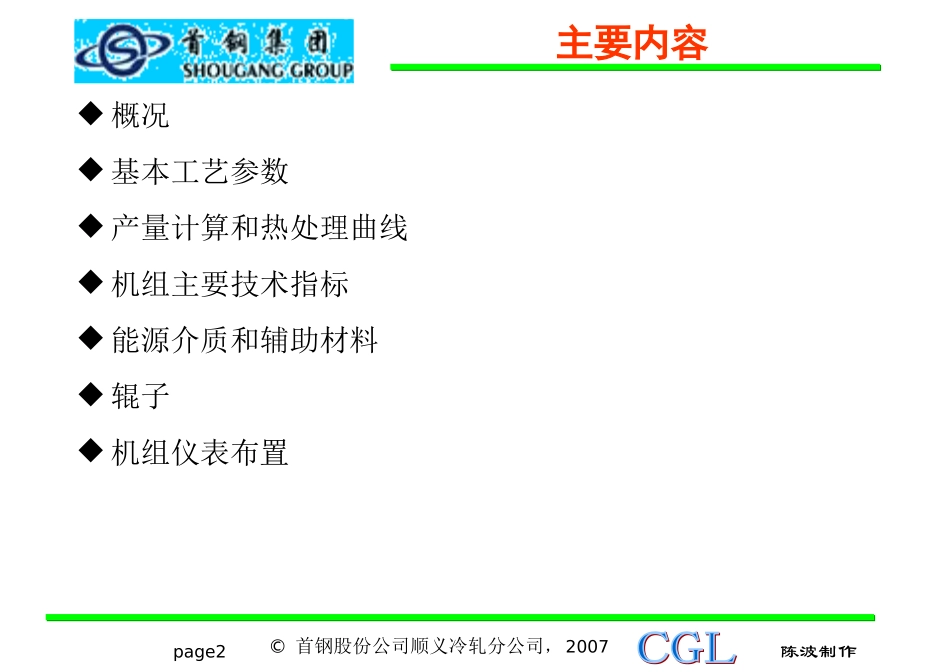

page1©首钢股份公司顺义冷轧分公司，2007陈波制作主讲人：陈波首钢股份顺义冷轧分公司热镀锌培训第四章首钢热镀锌机组简介page2©首钢股份公司顺义冷轧分公司，2007陈波制作主要内容概况基本工艺参数产量计算和热处理曲线机组主要技术指标能源介质和辅助材料辊子机组仪表布置page3©首钢股份公司顺义冷轧分公司，2007陈波制作轧后库概况酸洗－轧机联合机组热轧原料库1＃连续热镀锌机组连续退火机组轧后库2＃连续热镀锌机组1.1镀锌生产作业区布置略图磨辊间热镀锌成品库连退成品库page4©首钢股份公司顺义冷轧分公司，2007陈波制作概况产品定位镀层类型产能机组长度钢种CGL1高级汽车内、外板GI（75％）GA（25％）45万t358mCQ、DQ、DDQ、EDDQ、SEDDQ、CQ-Struct、CQ-HSS、DQ-HSS、DDQ-HSS、BH-HSS、DP-HSS、TRIP-HSS（最高780MPa）CGL2高级家电板GI预留GF35万t325mCQ、DQ、DDQ、EDDQ、CQ-Struct、CQ-HSS、DQ-HSS、DP-HSS（最高590MPa）1.2产品大纲page5©首钢股份公司顺义冷轧分公司，2007陈波制作概况1.2.1钢种牌标准分类号Q/SJSYL385-2006Q/SJSYL386-2006Q/SJSYL387-2006Q/SJSYL10-2006备注普通用、机械咬合用St01ZSt02ZSt03ZDX51D+Z,+ZFSGCCCSC属于CQ结构用StE280ZS280GD+ZSGC340SS275冲压用St04ZDX52D+Z,+ZFSGCD1CSA,CSB属于DQ深冲用St05ZDX53D+Z,+ZFSGCD2、SGCD3FSA,FSB属于DDQ特深冲用St06ZDX54D+Z,+ZF-DDS属于EDDQ超深冲用St07ZDX56D+Z,+ZFDX57D+Z,+ZF-EDDS属于SEDDQpage6©首钢股份公司顺义冷轧分公司，2007陈波制作概况1.2.1钢种牌标准分类号Q/SJSYL385-2006Q/SJSYL386-2006Q/SJSYL387-2006Q/SJSYL10-2006备注商用高强钢HSA340ZHSA410ZH340LAD+Z,+ZFH420LAD-HSLASB(Grade340),HSLASB(Grade410)属于CQ-HSS冲压高强钢HSA340Z-H340LADH260YD-HSLASB(Grade340)属于DQ-HSS深冲高强钢H220PDH260PD-属于DDQ-HSS烘烤硬化高强钢-H180BDH220BD-属于BH-HSS双相高强钢-DP500DP600DP780-属于DP相变诱导塑性高强钢-TRIP600TRIP780属于TRIPpage7©首钢股份公司顺义冷轧分公司，2007陈波制作概况10KV电气室碱库中间电气室锌锭库辊子维修间出口电气室辊子维修间出口电气室中间电气室超滤入口电气室CGL1CGL21#包装机组轧后库办公楼CAL1.3机组布置page8©首钢股份公司顺义冷轧分公司，2007陈波制作概况1＃热镀锌机组平面布置图page9©首钢股份公司顺义冷轧分公司，2007陈波制作概况2＃热镀锌机组平面布置图page10©首钢股份公司顺义冷轧分公司，2007陈波制作概况轧后冷硬卷入口钢卷运输设备手动拆捆带入口1#钢卷小车1#开卷机1#夹送矫直机入口2#钢卷小车2#开卷机2#夹送矫直机入口剪窄搭接焊机入口活套清洗段退火炉锌锅气刀合金化炉镀后冷却镀层测厚中间活套光整机拉伸矫直机钝化出口活套切边剪出口1#钢卷小车出口2#钢卷小车测宽仪带钢检查站静电涂油机分切剪1#卷取机2#卷取机出口钢卷运输设备钢卷称重机钢卷打捆热镀锌钢卷注：CGL2没有合金化炉、中间活套、切边剪、测宽仪；后处理比CGL1多耐指纹处理。1.4工艺流程page11©首钢股份公司顺义冷轧分公司，2007陈波制作基本工艺参数1＃CGL2＃CGL原料屈服强度max1100N/mm2max900N/mm2原料抗拉强度max1400N/mm2max1000N/mm2钢卷内径610mm610mm钢卷外径800-2100mm800-2100mm带钢厚度0.4-2.5mm0.2-1.6mm带钢宽度800-1870mm800-1520mm原料卷重8-38t8-35t单位卷重最大23kg/mm，平均18kg/mm头尾最大超厚10％头尾超厚长度max20m入口板形max55IU镰刀弯30mm/10m原料卷塔形Max10mm层与层之间Max1.5mm单面残油max400mg/m2单面残铁max150mg/m22.1原料：冷轧铝镇静钢高强钢IF钢page12©首钢股份公司顺义冷轧分公司，2007陈波制作基本工艺参数2.2成品CGL1CGL2厚度(mm)0.4-2.50.2-1.6宽度(mm)800-1850800-1520内径(mm)508/610508/610外径(mm)800-2100800-2100卷重(t)8-388-35主要用途高档汽车用板；空调、冰箱、烤箱等家电用钢；建筑用钢；运输、包装等行业及彩涂基板钢种欧标Rp(N/mm²)Rm(N/mm²)A80r90min.n90min.BH2镀层类型主要用途CQDX51D<330<50022GA–GI家具桶罐DQ1DX52D<300<42026GA-GI家电产品DQ2DX53D180-260270-38030GA-GI汽车内板D...
