钢筋验收流程VIP免费

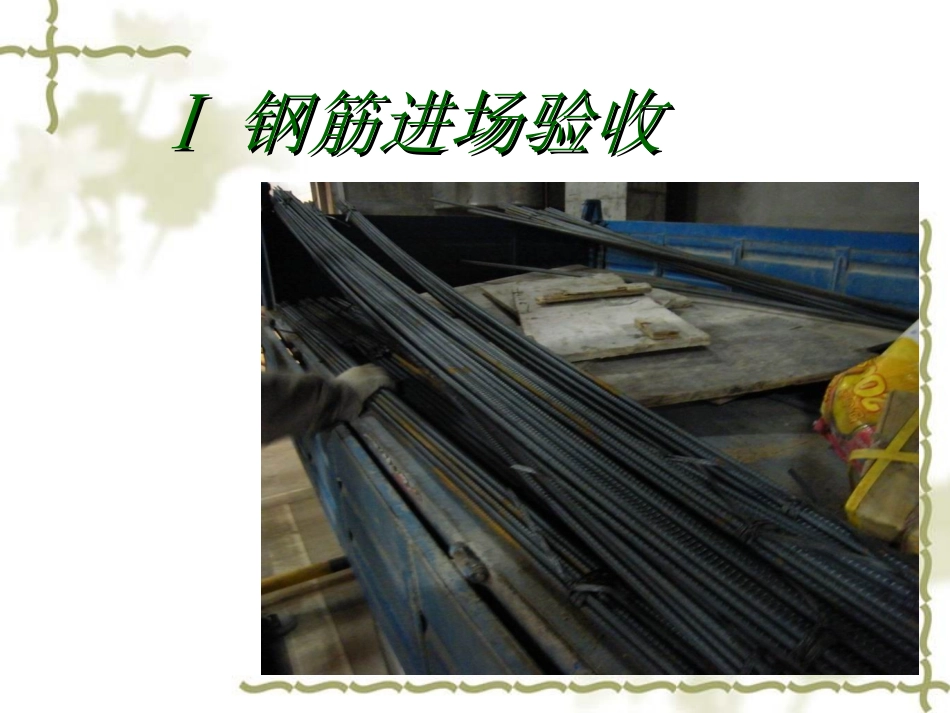

钢筋验收流程钢筋验收流程ⅠⅠ钢筋进场验收钢筋进场验收ⅡⅡ钢筋加工验收钢筋加工验收ⅢⅢ钢筋安装验收钢筋安装验收ⅠⅠ钢筋进场验收钢筋进场验收一、钢筋进场相关资料1、质保书。2、进货单。3、装车单。二、进场材料检查1、钢筋进场时，应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状老锈。2、钢筋根上印有直径、厂家、级别等相关信息，应与标牌以及质保书相符合。3、钢筋进场时，应按现行国家标准的规定抽取试件作力学性能检验，其质量必须符合有关标准的规定。4、对有抗震设防要求的框架结构，其纵向受力钢筋的强度应满足设计要求；当设计无具体要求时，对一、二级抗震等级，检验所得的强度实测值应符合下列规定：1）钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25；2）钢筋的屈服强度实测值与强度标准值的比值不应大于1.3。5、当发现钢筋脆断、焊接性能不良或力学性能显著不正常等现象时，应对该批钢筋进行化学成分检验或其他专项检验。6、现场用游标卡尺实测进场钢筋直径，检查是否在允许范围以内。并做实测相关记录以及台账。ⅡⅡ钢筋加工验收钢筋加工验收一、焊接加工钢筋验收1、钢筋焊接接头或焊接制品(焊接骨架、焊接网)质量检验与验收应按现行国家标准《混凝土结构工程施工质量验收规范》GB50204中的基本规定和本规程有关规定执行。2、接头连接方式应符合设计要求，并应全数检查，检验方法为观察。3、接头试件进行力学性能检验时，其质量和检查数量应符合本规程有关规定；检验方法包括：检查钢筋出厂质量证明书、钢筋进场复验报告、各项焊接材料产品合格证、接头试件力学性能试验报告等。4、力学性能检验时，应在接头外观检查合格后随机抽取试件进行试验。试验方法应按现行行业标准《钢筋焊接接头试验方法标准》JGJ／T27有关规定执行。5、钢筋的接头宜设置在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头。接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。6、钢筋闪光对焊接头、电弧焊接头、电渣压力焊接头、气压焊接头拉伸试验结果均应符合下列要求：1）3个热轧钢筋接头试件的抗拉强度均不得小于该牌号钢筋规定的抗拉强度；RRB400钢筋接头试件的抗拉强度均不得小于570N／mm2；2）至少应有2个试件断于焊缝之外，并应呈延性断裂。当达到上述2项要求时，应评定该批接头为抗拉强度合格。当试验结果有2个试件抗拉强度小于钢筋规定的抗拉强度，或3个试件均在焊缝或热影响区发生脆性断裂时，则一次判定该批接头为不合格品。当试验结果有1个试件的抗拉强度小于规定值，或2个试件在焊缝或热影响区发生脆性断裂，其抗拉强度均小于钢筋规定抗拉强度的1．10倍时，应进行复验。复验时，应再切取6个试件。复验结果，当仍有1个试件的抗拉强度小子规定值。或有3个试件断于焊缝或热影响区，呈脆性断裂，其抗拉强度小于钢筋规定抗拉强度的1．10倍时，应判定该批接头为不合格品。二、机械加工钢筋验收1、受力钢筋的弯钩和弯折应符合下列规定：1）HPB235级钢筋未端应作180°弯钩，其弯弧内直径不应小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍；2）当设计要求钢筋末端需作135°弯钩时，HRB335级、HRB400级钢筋的弯弧内直径不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求；3）钢筋作不大于90°的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍。2、除焊接封闭式箍筋外，箍筋的末端应作弯钩，弯钩形式应符合设计要求；当设计无具体要求时，应符合下列规定：1）箍筋弯钩的弯弧内直径除应满足本规范第5.3.1条的规定外，尚应不小于受力钢筋直径；2)箍筋弯钩的弯折角度：对一般结构，不应小于90°；对有抗震等要求的结构，应为135°；3)箍筋弯后平直部分长度：对一般结构，不宜小于箍筋直径的5倍；对有抗震等要求的结构，不应小于箍筋直径的10倍。说明：1~2对各种级别普通钢筋弯钩、弯折和箍筋的弯弧内直径、弯折角度、弯后平直部分长度分别提出了要求。受力钢筋弯钩、弯折的形状和尺寸，对于保证钢筋与混凝土协同受力非常重要。根据构件受力性能的不同要求，合理配置...
