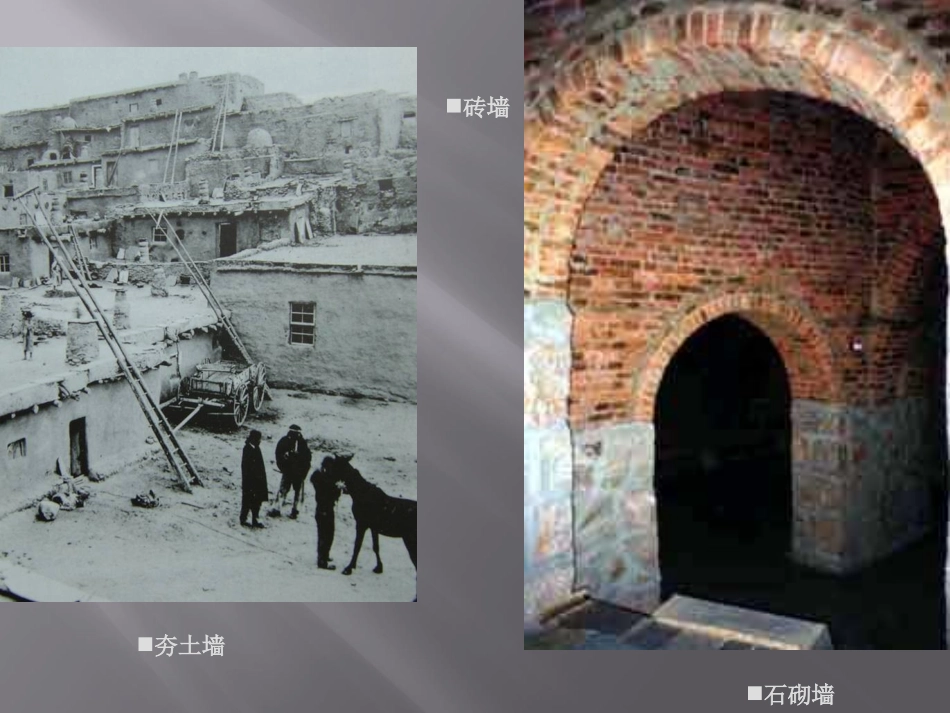

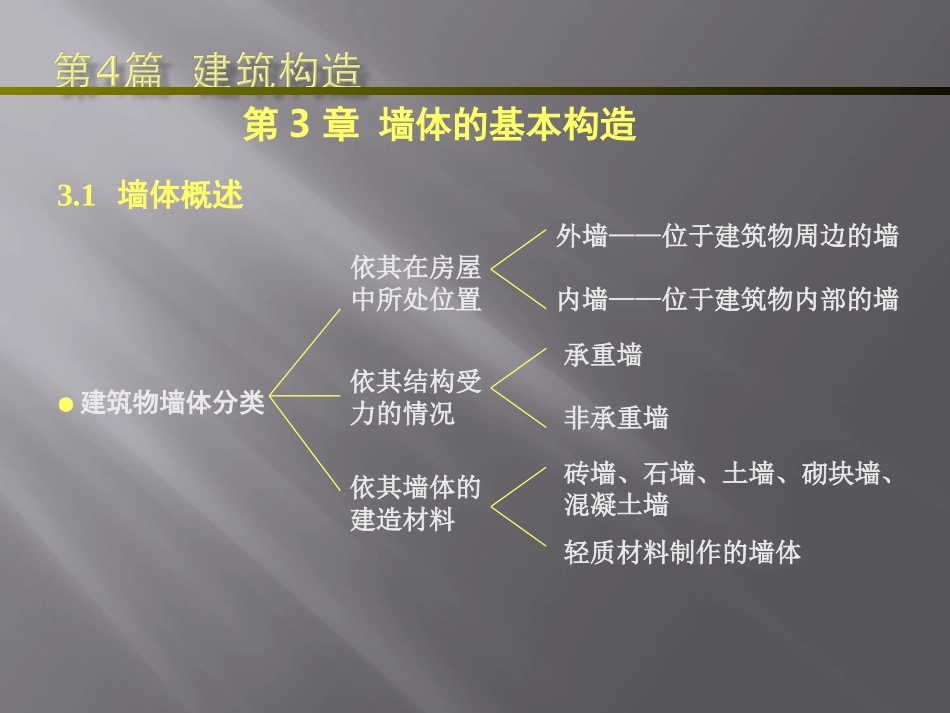

第3章墙体的基本构造3.1墙体概述●建筑物墙体分类依其在房屋中所处位置依其结构受力的情况依其墙体的建造材料外墙——位于建筑物周边的墙内墙——位于建筑物内部的墙承重墙非承重墙砖墙、石墙、土墙、砌块墙、混凝土墙轻质材料制作的墙体内墙外墙窗间墙窗下墙承重墙非承重墙夯土墙砖墙石砌墙现浇钢筋混凝土墙轻质材料隔墙3.1墙体概述●建筑物墙体的设计要求1.具有足够的强度和稳定性，其中包括合适的材料性能、适当的截面形状和厚度以及连接的可靠性；2.具有必要的保温、隔热等方面的性能；3.选用的材料及截面厚度，都应符合防火规范中相应燃烧性能和耐火极限所规定的要求；4.满足隔声的要求；5.满足防潮、防水以及经济等方面的要求3.2砌体墙的基本构造●常用砌体材料及规格砌体墙砌筑块材粘结材料多孔粘土砖实心粘土砖粉煤灰硅酸盐砌块混凝土空心砌块砌筑砂浆砖墙砌筑方式标准实心粘土砖的尺寸实际尺寸为240mm（长）×115mm（宽）×53mm（厚）承重多孔砖：其实际尺寸为240mm（长）×115mm（宽）×90mm（厚）及190mm（长）×190mm（宽）×90mm（厚）等；水泥砌块：混凝土小型空心砌块的常见尺寸为190mm×190mm×390mm，辅助块尺寸为90mm×l90mm×190mm和190mm×l90mm×90mm等；煤灰硅酸盐中型砌块的常见尺寸为240mm×380mm×880mm和240mm×430mm×850mm等。蒸压加气混凝土砌块长度多为600mm，其中a系列宽度为75mm、100mm、125mm和150mm，厚度为200mm、250mm和300mm；b系列宽度为60mm、120mm、180mm等，厚度为240mm和300mm粉煤灰硅酸盐砌块混凝土空心砌块砌筑砂浆常用粘结材料的主要成分——水泥、黄砂、石灰膏级配——不同的材料配合的重量比水泥砂浆——水泥和黄砂配合。其常用级配（水泥：黄砂）为1:2、1:3等混合砂浆——在水泥砂浆中加入石灰膏。其常用级配（水泥：石灰：黄砂）为1:1:6、1:1:4等强度——砂浆为刚性材料，主要考虑抗压强度。其强度等级分为：M0.4、M1.0、M2.5、M5.0、M7.5、M10、M15等7个等级和易性——保持合适的流动性、粘聚性和保水性，以达到易于施工操作，并成型密实、质量均匀的性能水泥砂浆的强度和防水性能要高于混合砂浆；混合砂浆的和易性优于水泥砂浆±0.00以下用水泥砂浆砌筑，±0.00以上用混合砂浆砌筑3.2砌体墙的基本构造●砌体墙的砌筑要领—错缝搭接，避免通缝，横平竖直，砂浆饱满砖墙砌筑方式(a)砌块墙转角轴测砌块墙体砌块搭接处钢筋网片的设置方法(b)砌块墙内外墙相交处轴测(e)墙体交叉处网片放置位置(d)转角处网片放置位置(c)从立面看网片放置位置用空心砌块做配筋砌体(b)在异形砌块围合成的孔洞及皮间布筋(a)在空心砌块孔洞及皮间布筋3.2砌体墙的基本构造●砌体墙作为填充墙的构造要点墙体与周边构件的拉结合适的高厚比其自重的支承避免成为承重的构件●在骨架承重体系的建筑中，柱子上面每500mm高左右留出拉结钢筋，以便在砌筑填充墙时将拉结钢筋砌入墙体的水平灰缝内。拉结筋不少于2Φ6，深入墙内距离一、二级框架沿全长设置；三、四级框架不小于1/5墙长，并不小于700mm。●混合结构体系的后砌隔墙，最好在新砌墙两端原有的墙体上有间隔地掏去部分砌筑块材，使得新墙体砌筑时有可能局部嵌入原有墙体，做到新旧墙体有效搭接。构造柱压砖槛高厚比是牵涉到砌体墙稳定性的重要因素。但增加厚度会增加填充墙的自重。需要时可以采取构造方法来解决。即局部添加钢筋混凝土的小梁（又称压砖槛——每隔一定高度在墙身中浇筑约60厚的配筋细石混凝土，内置2Φ6的通长钢筋）或者构造柱（构造柱与墙体同步施工，每隔一定距离伸出拉结筋与分段的墙体拉结）。3.2砌体墙的基本构造●混合结构建筑墙体的抗震措施结构特征——墙体承重砌筑砂浆是砌体墙中的薄弱环节抗震主要构造措施限高——地震发生时建筑物的摆幅不至于过大，墙体不容易因错动开裂而倒塌砌体房屋总高度（m）和层数限制墙体类别最小墙厚（m）6度7度8度9度高度层数高度层数高度层数高度层数粘土砖（多孔砖）墙0.2424八21七18六12(9)四（三）混凝土小块墙0.1921七18六15五不宜采用混凝土中块墙0.2018六15五9三不宜采用粉煤灰中块墙0.2418六15五9三不宜采用灰砂砖墙0.2...
