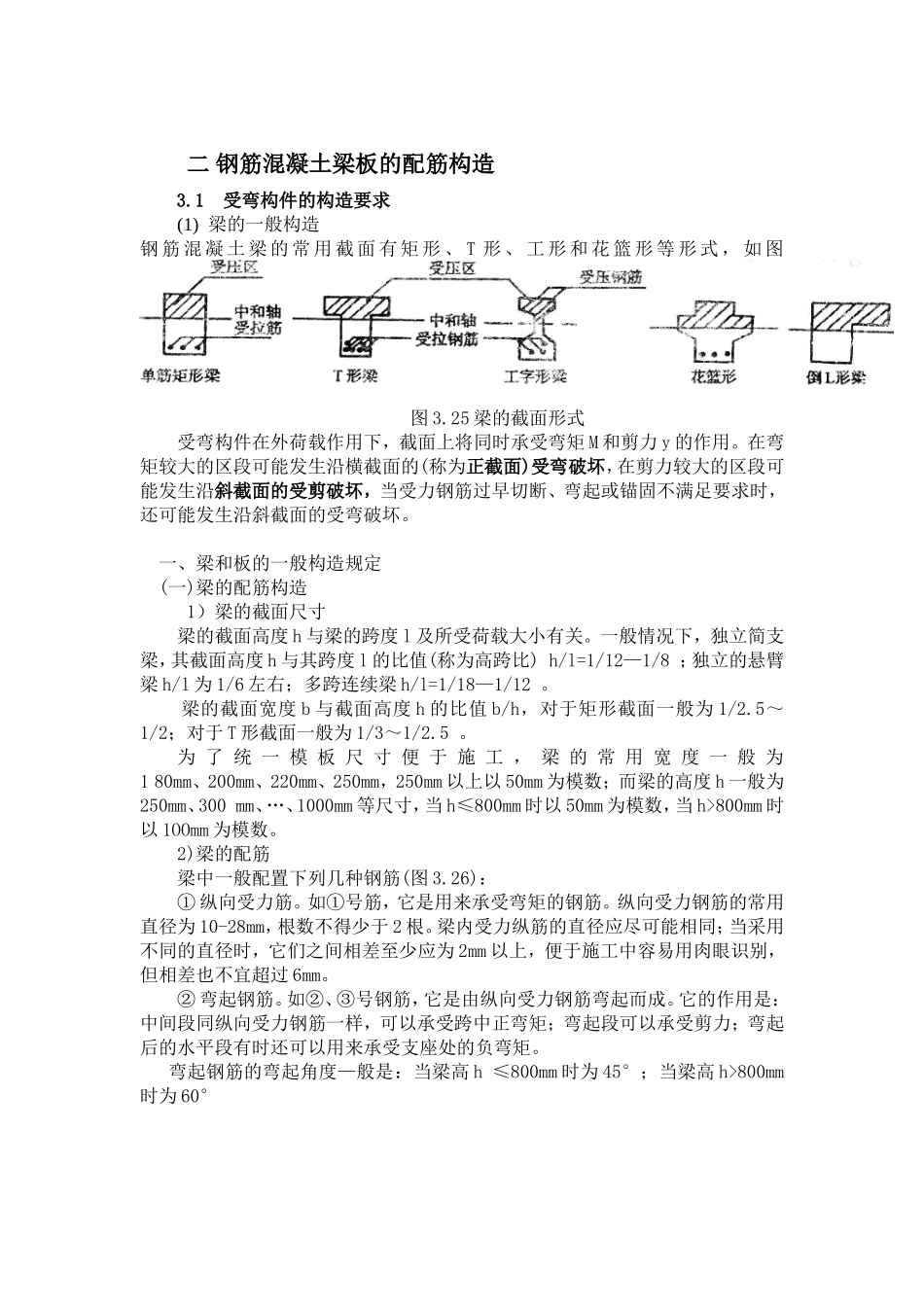

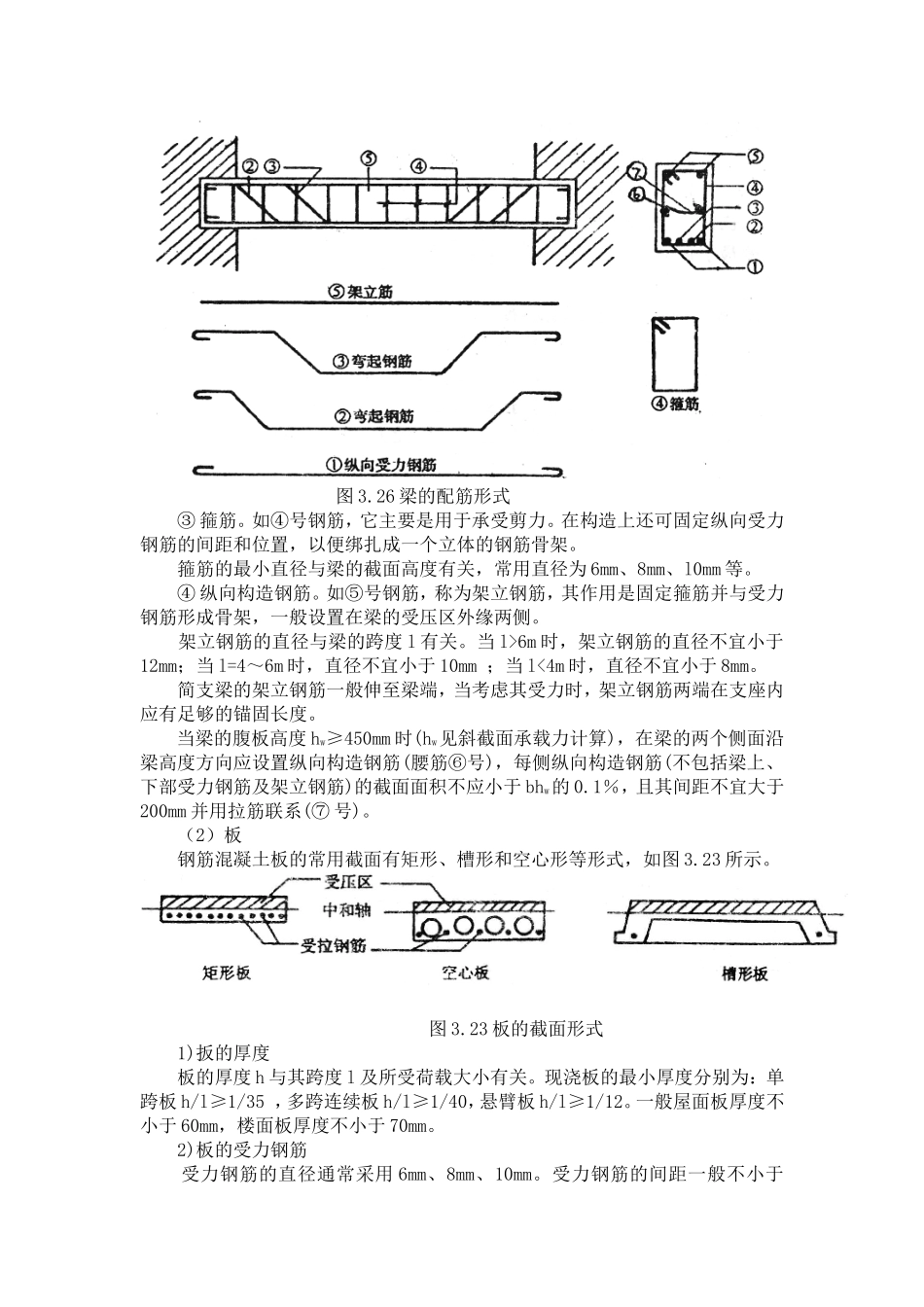

二钢筋混凝土梁板的配筋构造3.1受弯构件的构造要求(1)梁的一般构造钢筋混凝土梁的常用截面有矩形、T形、工形和花篮形等形式，如图图3.25梁的截面形式受弯构件在外荷载作用下，截面上将同时承受弯矩M和剪力y的作用。在弯矩较大的区段可能发生沿横截面的(称为正截面)受弯破坏，在剪力较大的区段可能发生沿斜截面的受剪破坏，当受力钢筋过早切断、弯起或锚固不满足要求时，还可能发生沿斜截面的受弯破坏。一、梁和板的一般构造规定(一)梁的配筋构造1）梁的截面尺寸梁的截面高度h与梁的跨度l及所受荷载大小有关。一般情况下，独立简支梁，其截面高度h与其跨度l的比值(称为高跨比)h/l=1/12—1/8；独立的悬臂梁h/l为1/6左右；多跨连续梁h/l=1/18—1/12。梁的截面宽度b与截面高度h的比值b/h，对于矩形截面一般为1/2.5～1/2；对于T形截面一般为1/3～1/2.5。为了统一模板尺寸便于施工，梁的常用宽度一般为180mm、200mm、220mm、250mm，250mm以上以50mm为模数；而梁的高度h一般为250mm、300mm、…、1000mm等尺寸，当h≤800mm时以50mm为模数，当h>800mm时以1OOmm为模数。2)梁的配筋梁中一般配置下列几种钢筋(图3.26)：①纵向受力筋。如①号筋，它是用来承受弯矩的钢筋。纵向受力钢筋的常用直径为10-28mm，根数不得少于2根。梁内受力纵筋的直径应尽可能相同；当采用不同的直径时，它们之间相差至少应为2mm以上，便于施工中容易用肉眼识别，但相差也不宜超过6mm。②弯起钢筋。如②、③号钢筋，它是由纵向受力钢筋弯起而成。它的作用是：中间段同纵向受力钢筋一样，可以承受跨中正弯矩；弯起段可以承受剪力；弯起后的水平段有时还可以用来承受支座处的负弯矩。弯起钢筋的弯起角度—般是：当梁高h≤800mm时为45°；当梁高h>800mm时为60°图3.26梁的配筋形式③箍筋。如④号钢筋，它主要是用于承受剪力。在构造上还可固定纵向受力钢筋的间距和位置，以便绑扎成一个立体的钢筋骨架。箍筋的最小直径与梁的截面高度有关，常用直径为6mm、8mm、l0mm等。④纵向构造钢筋。如⑤号钢筋，称为架立钢筋，其作用是固定箍筋并与受力钢筋形成骨架，一般设置在梁的受压区外缘两侧。架立钢筋的直径与梁的跨度l有关。当l>6m时，架立钢筋的直径不宜小于12mm；当l=4～6m时，直径不宜小于10mm；当l<4m时，直径不宜小于8mm。简支梁的架立钢筋一般伸至梁端，当考虑其受力时，架立钢筋两端在支座内应有足够的锚固长度。当梁的腹板高度hw≥450mm时(hw见斜截面承载力计算)，在梁的两个侧面沿梁高度方向应设置纵向构造钢筋(腰筋⑥号)，每侧纵向构造钢筋(不包括梁上、下部受力钢筋及架立钢筋)的截面面积不应小于bhw的0.1％，且其间距不宜大于200mm并用拉筋联系(⑦号)。（2）板钢筋混凝土板的常用截面有矩形、槽形和空心形等形式，如图3.23所示。图3.23板的截面形式1)扳的厚度板的厚度h与其跨度l及所受荷载大小有关。现浇板的最小厚度分别为：单跨板h/l≥1/35，多跨连续板h/l≥1/40，悬臂板h/l≥1/12。一般屋面板厚度不小于60mm，楼面板厚度不小于70mm。2)板的受力钢筋受力钢筋的直径通常采用6mm、8mm、10mm。受力钢筋的间距一般不小于70mm；当h<150mm时，间距不应大于200mm；当h≥150mm时，间距不应大于1.5h，且不宜大于250mm(图3.24)板内钢筋的保护层见图3.27，其厚度取决于周围环境和混凝土的强度等级。板内混凝土保护层厚度具体要求见《规范》。3)板的分布钢筋板内的分布钢筋是指垂直于板内受力钢筋方向布置的构造钢筋。分布钢筋与受力钢筋绑扎或焊接在一起，形成钢筋骨架。分布钢筋的作用是：将板面的荷载更均匀地传递给受力钢筋；抵抗该方向温度和混凝土的收缩应力；在施工中固定受力钢筋的位置等。分布钢筋的截面面积不应少于受力钢筋截面面积的15％，且不宜小于板该方面截面面积的0.15％，间距不宜大于250mm。分布钢筋的直径—般为6mm、8mm、10mm(图3.24)。图3.24板的配筋为了便于浇注混凝土，保证钢筋与混凝土能够较好地粘结在一起，以及保证钢筋周围混凝土的密实性，纵向受力钢筋的净间距及混凝土的最小保护层厚度应满足有关要求。(3)混凝土保护层厚度混凝土保护层厚度是指受力钢筋外边缘至混凝土构件表面的距离，其作...
