棱镜加工基础知识2.pptVIP免费

棱镜加工基础知识2.ppt_第1页
1/17
棱镜加工基础知识2.ppt_第2页
2/17
棱镜加工基础知识2.ppt_第3页
3/17

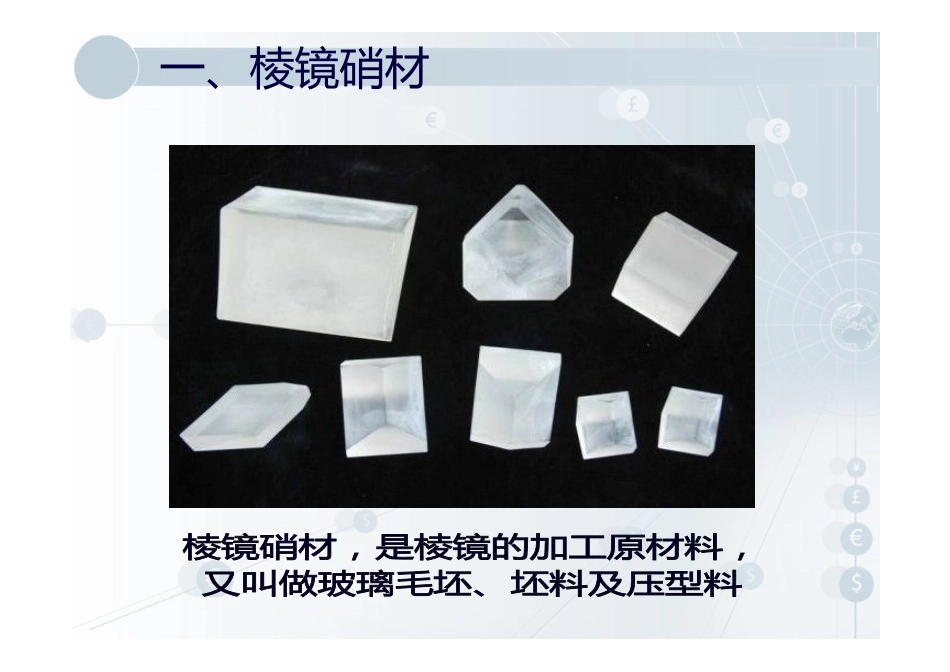

棱镜加工基础知识(二)●棱镜硝材●棱镜荒折(原理及方法)1.粘合2.荒折3.倒边●棱镜研磨(原理及方法)1.吸附2.压铁3.磨砂4.砂掛5.研磨6.剥离●棱镜清洗1.荒折品清洗2.研磨完品清洗一、棱镜硝材棱镜硝材的各项参数1.光学玻璃的介绍D:\培训资料\光学玻璃介绍.pdf2.光学玻璃手册D:\培训资料\光学玻璃手册2011版组合(全).pdf二、荒折原理及加工方法平面荒折原理棱镜荒折的作业方法1.荒折目的a.去除硝材压型的破坏层b.保证镜片的角度、尺寸2.荒折的作业方法2.1粘合粘合用辅材:碎布,石油醚,粘合蜡(8:2,4:6),棉手套粘合注意事项:a.温度b.治具清洁度c.粘合蜡清洁度d.作业手法镜片辅助治具80°治具棱镜荒折的作业方法2.2.荒折荒折使用辅材:切削油,荒折砥石(磨轮),油石影响荒折精度的因素:a.铣磨机主轴、底盘的转速b.进刀速度c.砥石的粒度d.切削液浓度棱镜荒折的作业方法2.3.倒边倒边用辅材:由石,倒角砥石(倒边盘)45°取要倒角的镜片放在砥石上,先将镜片要倒角的边与砥石靠齐,使镜片与砥石呈45°,再轻微用力,倒角完成三、棱镜研磨的作业方法1.吸附吸附辅材:吸附蜡,铝条,甘油,玻璃板,电炉吸附:使单个的镜片成盘,批量加工,提高工作效率胶条棱镜研磨的作业方法2.压铁压铁辅材:压铁蜡压铁:在铁皿上涂上蜡,反压在吸附好的镜盘铝条上,使镜片固定形成一盘棱镜研磨的作业方法3.磨砂磨砂辅材:金刚砂,千分表磨砂:使棱镜表面的凹凸层和裂纹层深度进一步减少磨砂保证项目:1.镜片的切削量2.平行度3.面形棱镜研磨的作业方法4.砂掛砂掛辅材:切削液,砂掛皿砂掛:使棱镜表面的凹凸层和裂纹层深度在磨砂面的基础上进一步减少砂掛保证项目:1.镜片的切削量2.平行度3.面形棱镜研磨的作业方法5.研磨研磨辅材:研磨粉(抛光粉),保护漆,研磨皿研磨:保证棱镜的表面质量、面形棱镜研磨的作业方法6.剥离剥离辅材:小锤子,珍珠棉剥离:使加工好的镜片从镜盘上剥离下来四、棱镜的清洗1.荒折品的清洗前四槽除蜡棱镜的清洗研磨完品清洗谢谢观赏!
