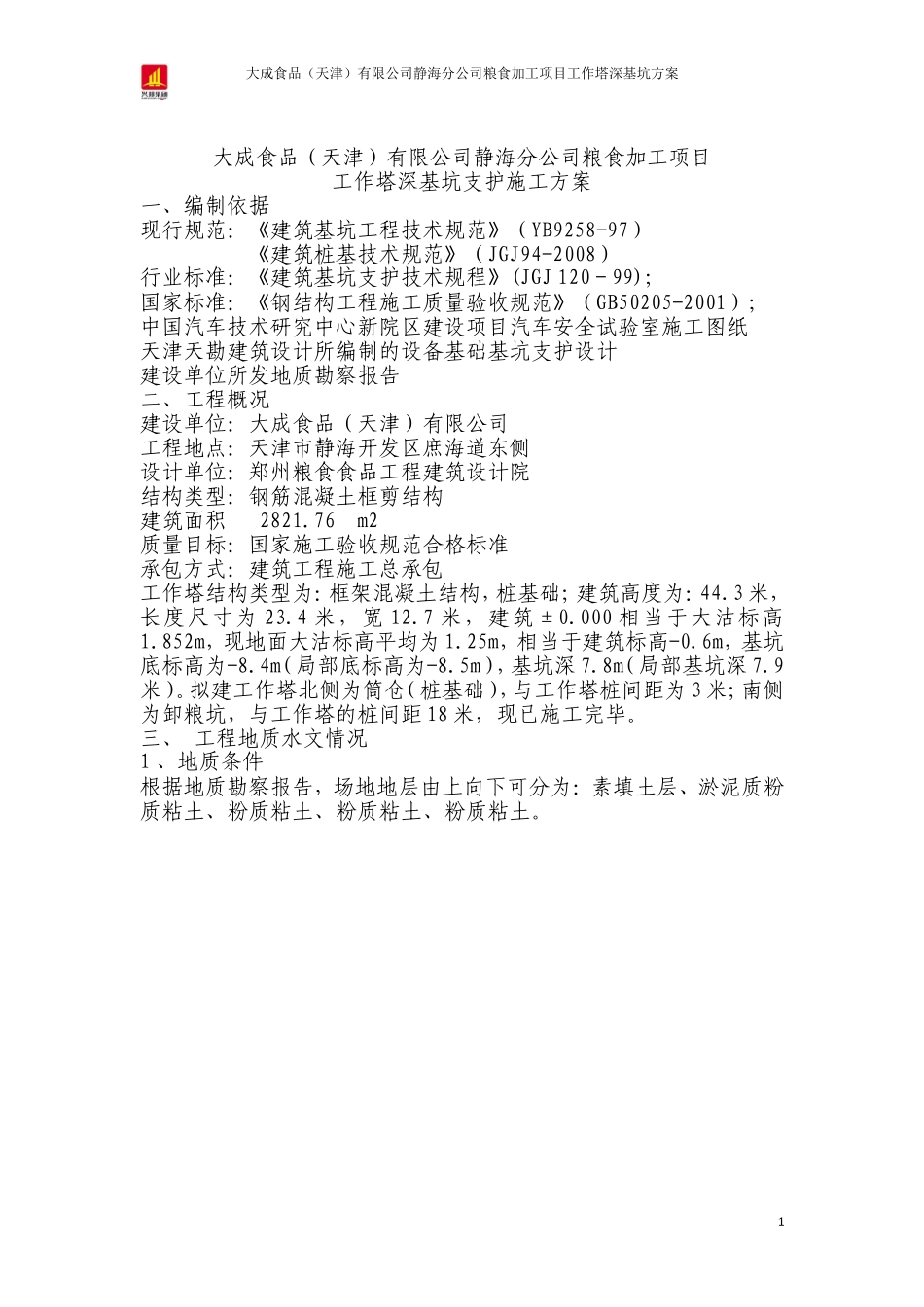

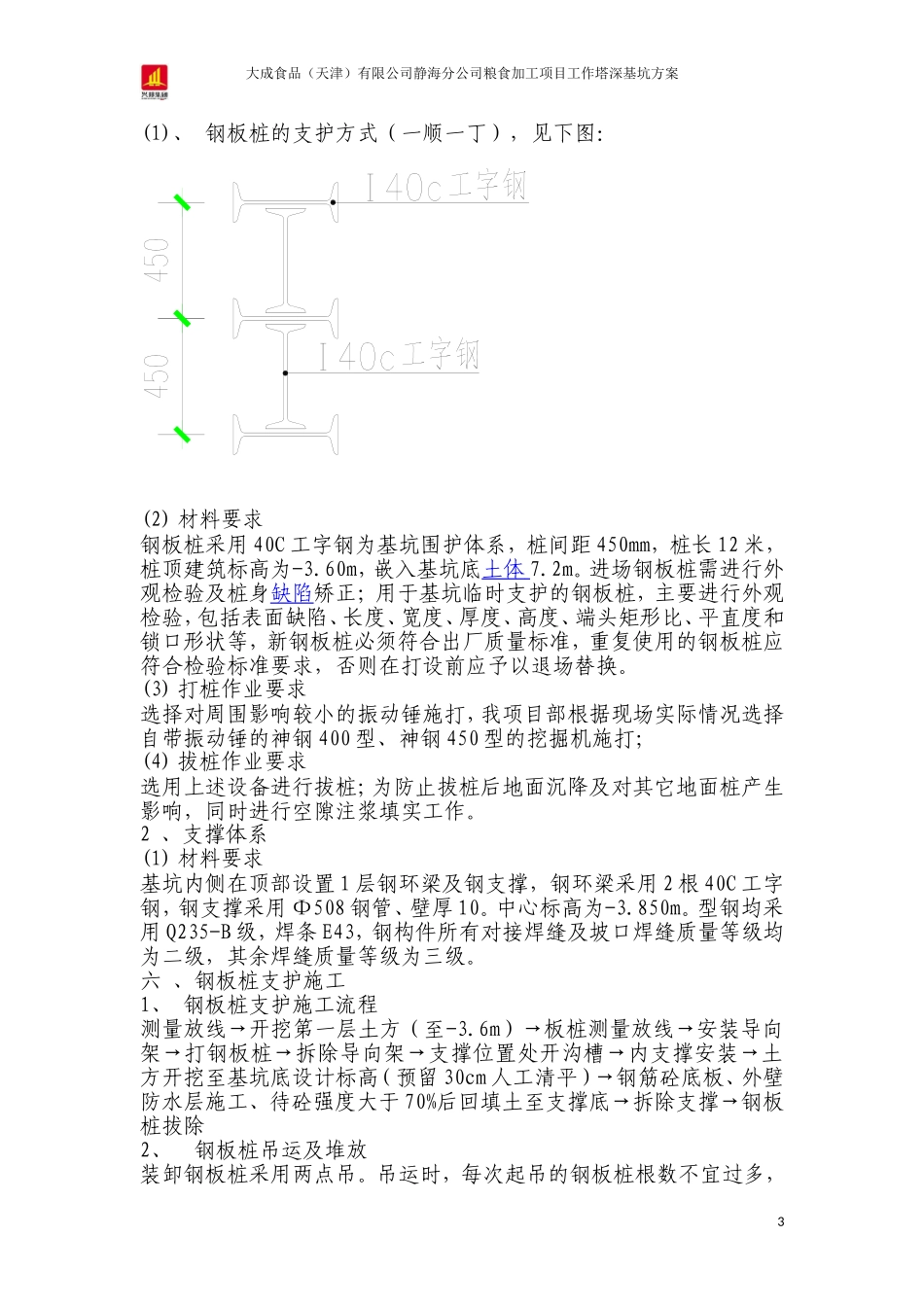

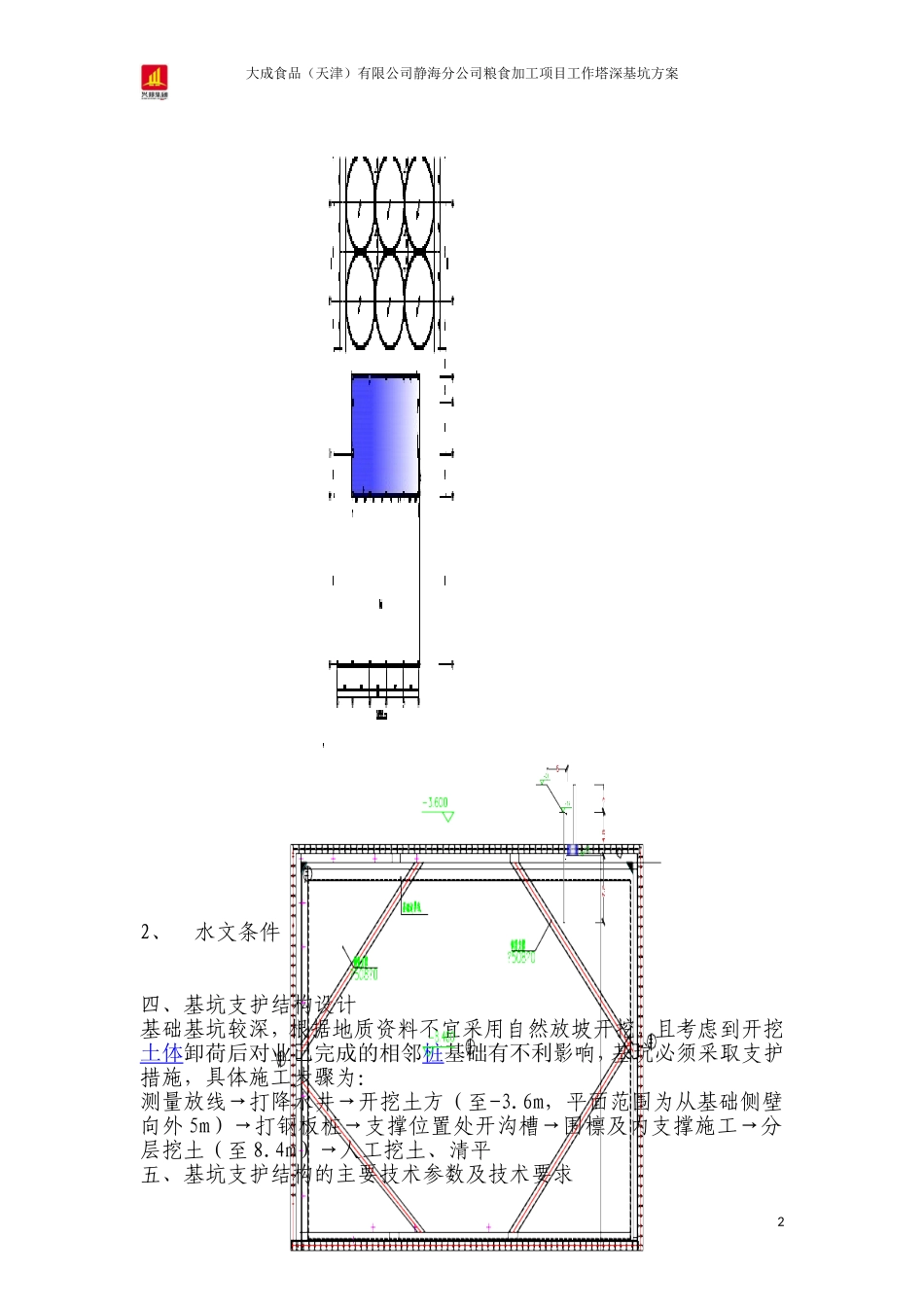

大成食品（天津）有限公司静海分公司粮食加工项目工作塔深基坑方案大成食品（天津）有限公司静海分公司粮食加工项目工作塔深基坑支护施工方案一、编制依据现行规范：《建筑基坑工程技术规范》（YB9258-97）《建筑桩基技术规范》（JGJ94-2008）行业标准：《建筑基坑支护技术规程》(JGJ120－99)；国家标准：《钢结构工程施工质量验收规范》（GB50205-2001）；中国汽车技术研究中心新院区建设项目汽车安全试验室施工图纸天津天勘建筑设计所编制的设备基础基坑支护设计建设单位所发地质勘察报告二、工程概况建设单位：大成食品（天津）有限公司工程地点：天津市静海开发区庶海道东侧设计单位：郑州粮食食品工程建筑设计院结构类型：钢筋混凝土框剪结构建筑面积2821.76m2质量目标：国家施工验收规范合格标准承包方式：建筑工程施工总承包工作塔结构类型为：框架混凝土结构，桩基础；建筑高度为：44.3米，长度尺寸为23.4米，宽12.7米，建筑±0.000相当于大沽标高1.852m，现地面大沽标高平均为1.25m，相当于建筑标高-0.6m，基坑底标高为-8.4m（局部底标高为-8.5m），基坑深7.8m（局部基坑深7.9米）。拟建工作塔北侧为筒仓（桩基础），与工作塔桩间距为3米；南侧为卸粮坑，与工作塔的桩间距18米，现已施工完毕。三、工程地质水文情况1、地质条件根据地质勘察报告，场地地层由上向下可分为：素填土层、淤泥质粉质粘土、粉质粘土、粉质粘土、粉质粘土。1大成食品（天津）有限公司静海分公司粮食加工项目工作塔深基坑方案2、水文条件四、基坑支护结构设计基础基坑较深，根据地质资料不宜采用自然放坡开挖，且考虑到开挖土体卸荷后对业已完成的相邻桩基础有不利影响，基坑必须采取支护措施，具体施工步骤为：测量放线→打降水井→开挖土方（至-3.6m，平面范围为从基础侧壁向外5m）→打钢板桩→支撑位置处开沟槽→围檩及内支撑施工→分层挖土（至8.4m）→人工挖土、清平五、基坑支护结构的主要技术参数及技术要求2大成食品（天津）有限公司静海分公司粮食加工项目工作塔深基坑方案(1)、钢板桩的支护方式（一顺一丁），见下图：(2)材料要求钢板桩采用40C工字钢为基坑围护体系，桩间距450mm，桩长12米，桩顶建筑标高为-3.60m，嵌入基坑底土体7.2m。进场钢板桩需进行外观检验及桩身缺陷矫正；用于基坑临时支护的钢板桩，主要进行外观检验，包括表面缺陷、长度、宽度、厚度、高度、端头矩形比、平直度和锁口形状等，新钢板桩必须符合出厂质量标准，重复使用的钢板桩应符合检验标准要求，否则在打设前应予以退场替换。(3)打桩作业要求选择对周围影响较小的振动锤施打，我项目部根据现场实际情况选择自带振动锤的神钢400型、神钢450型的挖掘机施打；(4)拔桩作业要求选用上述设备进行拔桩；为防止拔桩后地面沉降及对其它地面桩产生影响，同时进行空隙注浆填实工作。2、支撑体系(1)材料要求基坑内侧在顶部设置1层钢环梁及钢支撑，钢环梁采用2根40C工字钢，钢支撑采用Φ508钢管、壁厚10。中心标高为-3.850m。型钢均采用Q235-B级，焊条E43，钢构件所有对接焊缝及坡口焊缝质量等级均为二级，其余焊缝质量等级为三级。六、钢板桩支护施工1、钢板桩支护施工流程测量放线→开挖第一层土方（至-3.6m）→板桩测量放线→安装导向架→打钢板桩→拆除导向架→支撑位置处开沟槽→内支撑安装→土方开挖至基坑底设计标高（预留30cm人工清平）→钢筋砼底板、外壁防水层施工、待砼强度大于70%后回填土至支撑底→拆除支撑→钢板桩拔除2、钢板桩吊运及堆放装卸钢板桩采用两点吊。吊运时，每次起吊的钢板桩根数不宜过多，3大成食品（天津）有限公司静海分公司粮食加工项目工作塔深基坑方案注意保护锁口免受损伤。钢板桩应堆放在平坦而坚固的场地上，必要时对场地地基土进行压实处理。在堆放时要注意：(1)堆放的顺序、位置、方向和平面布置等应考虑到以后的施工方便；(2)钢板桩要按型号、规格、长度、施工部位分别堆放，并在堆放处设置标牌说明；(3)钢板桩应分别堆放，每层堆放数量不超过5根，各层间要垫枕木，垫木间距为3m，且上、下层垫木应在同一垂直线上，堆放的总高度超过2m。⑷在打设钢板桩过程中，由于施工现场地面不...
