地下室侧墙SBS防水详细施工方案VIP免费

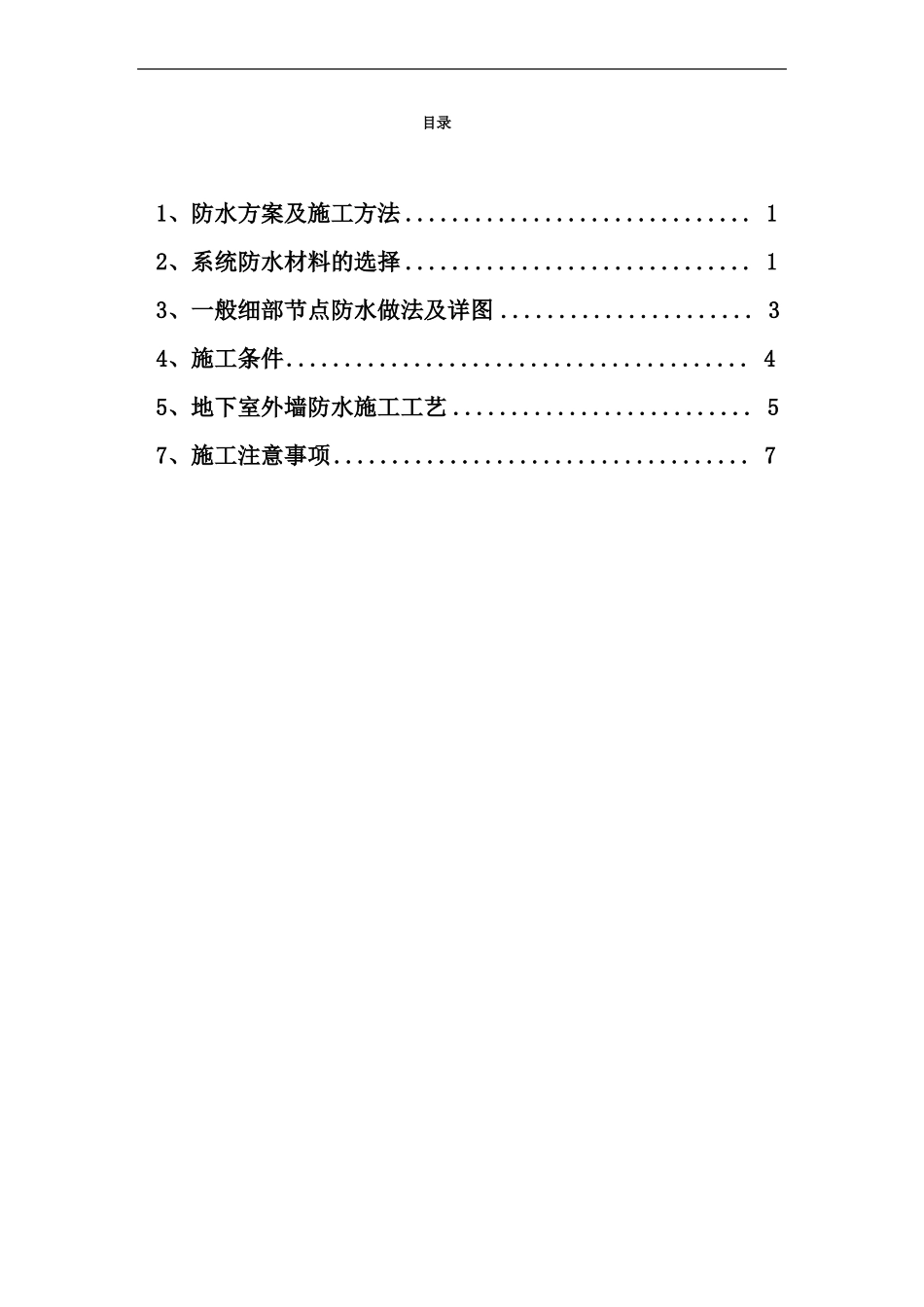

目录1、防水方案及施工方法..............................12、系统防水材料的选择..............................13、一般细部节点防水做法及详图......................34、施工条件........................................45、地下室外墙防水施工工艺..........................57、施工注意事项....................................7地下室侧墙防水施工方案1、防水方案及施工方法（SBS改性沥青卷材防水系统设计建议方案）本推荐方案为地下室防水Ⅱ级设计方案，除结构采用防水混凝土外，防水层采用“雨虹"牌4mm厚SBSⅠ型聚酯胎改性沥青防水卷材,外防外贴法施工（即防水层设置在建筑结构外侧，并且侧墙立面部位防水卷材热熔满粘铺贴在结构侧墙表面）。同层卷材之间的长、短边搭接宽度均为100mm，搭接缝采用热熔法焊合。侧墙部位SBS卷材与基层、卷材与卷材之间均热熔法满粘施工。2、系统防水材料的选择我们为该工程推荐SBS改性沥青卷材防水系统石油沥青是最先被采用的现代柔性防水材料，至今已经有上百年成功应用历史，世界上有多个著名建筑地下防水采用石油沥青产品使用年限逾百年至今依然运行良好.SBS改性沥青防水卷材是以SBS改性沥青为防水涂膜层,以聚酯无纺布或玻纤毡为加强胎体，经胎体浸渍、涂布、覆膜隔离保护、辊压等工艺制成的防水卷材，SBS卷材系统在建筑工程防水中具有的优势为:（1）、材料优势：SBS改性沥青防水卷材保持了石油沥青所1有的优良工程材料性能:a、憎水性。石油沥青是憎水性材料,因其憎水从而获得持久防水的性能。粘附、粘结性能。能够与混凝土、水泥砂浆抹面紧密粘附，这种粘附性能不因浸水而失效，从而形成破损处无渗漏扩散的刚柔结合的防水系统。b、热塑性材料.这是石油沥青的原有性能，卷材通过热熔搭接形成永久可靠的搭接。c、改性优势。石油沥青经过SBS高聚物改性后，在保留石油沥青优良性能基础上获得了部分橡胶材料的延弹性。力学性能更加优异。d、厚度优势.防水材料的厚度是抵抗外力破坏的最有利因素,SBS改性沥青卷材的厚度为3~4mm，抗基层残余硬物破坏的能力及抗基层裂缝破坏性能高于其它卷材.（2）、系统优势：SBS改性沥青卷材防水系统能够有效利用石油沥青类辅助材料，如沥青基涂料、沥青基密封胶等形成高可靠性的复合防水系统。（3）、施工工法更加灵活：SBS卷材防水系统的施工安装方法有-满粘法、条粘法、点粘法、空铺法等，当辅助采用机械固定时，系统性能更加优越。地下工程的底板部分采用空铺,基层潮湿无影响，可极大提高施2工速度，缩短施工工期。侧墙部分采用满粘施工,可取得最佳的刚柔结合的防水效果。(4）、环境优势：南方地区气候炎热,尤其是夏季施工，钢筋混凝土的蒸发干燥速度极快,现浇混凝土结构微细裂缝普遍存在；SBS卷材防水系统因其高强胎体存在，能够有效避免结构变形引起的防水层“零延伸断裂”现象.（5）、先进的预留措施:地下建筑工程复杂多变，防水工程往往是首先施工的项目，后期施工的项目会造成许多难以避免的破坏因素。SBS改性沥青卷材防水系统很容易做到采用辅助技术措施避免建筑构造原因引发的后期防水系统缺陷.如永久缝隙损伤、钢筋混凝土自防水结构缺陷修复措施等.3、一般细部节点防水做法及详图1)底板与外墙交接处防水做法:平立面交接处附加专用附加层卷材,一期工程卷材与砖砌永久保护墙之间空铺施工，卷材与砖砌临时保护墙之间只热熔点粘临时固定,卷材收口部位采用固定件临时固定，待二期施工时拆除临时保护墙及折掉临时固定件,与二期卷材接茬宽度不小于150mm，搭接部位并盖120宽盖口条，施工缝部位建议设置200宽卷材作为附加增强层。有外挑结构详见如下示意图：无外挑结构防水做法如下图:32)顶板与外墙交接处防水做法：在顶板与外墙交接处设置500宽专用附加层卷材,平立面平均展开。地下顶板边角最容易受到交通车辆损伤，采用如下示意图防护做法可有效防止边角破坏：3)外墙立面卷材收口做法：采用专用收口金属压条及耐腐蚀螺钉固定、沥青基密封膏密封，在保证防水系统的安全性能的前提下,对延长防水系统的安全使用寿命起到极大的帮助。常用的凹槽收口方式如下图所示：4）出墙面套管防水做法：出墙套管根部...
