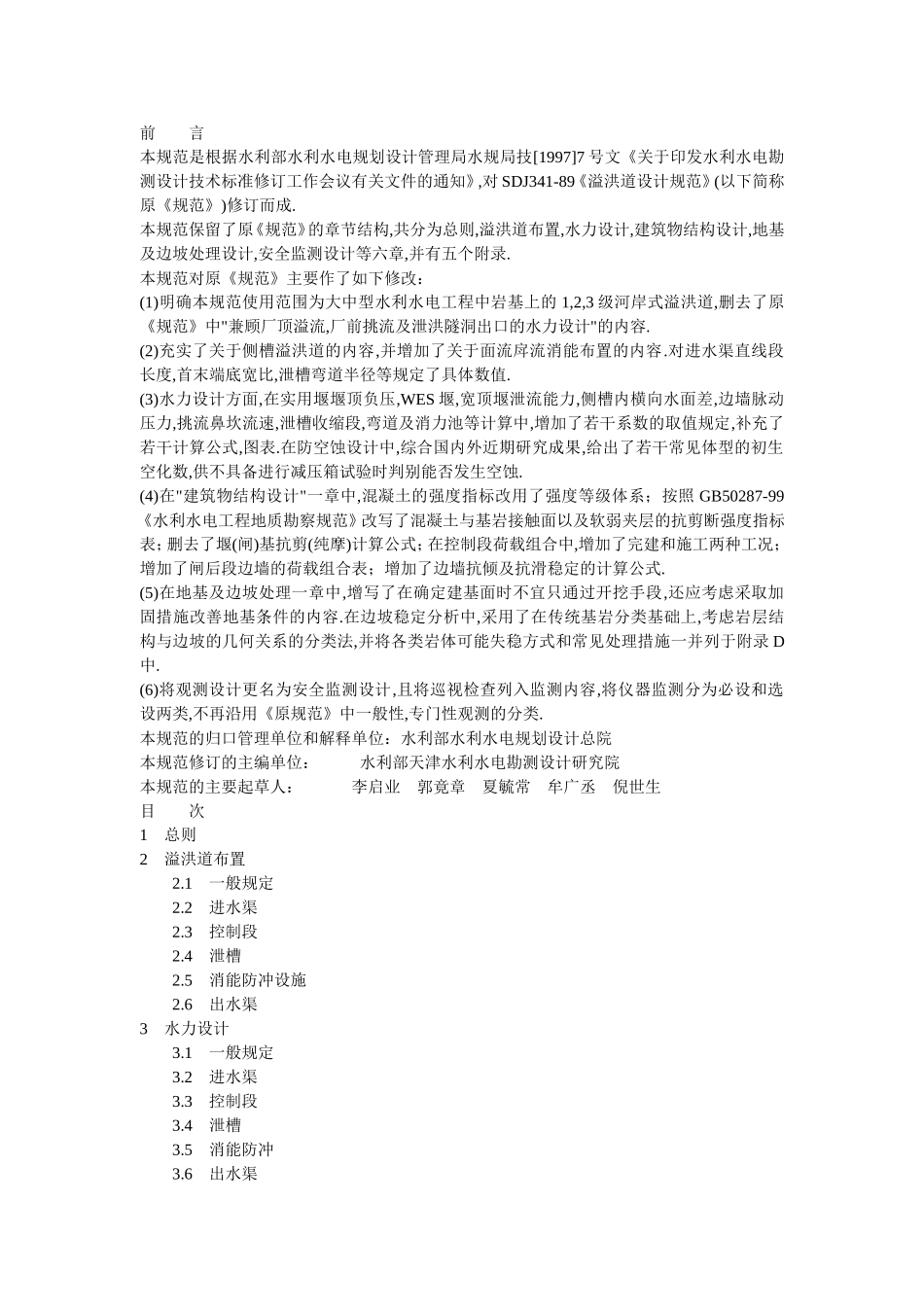

前言本规范是根据水利部水利水电规划设计管理局水规局技[1997]7号文《关于印发水利水电勘测设计技术标准修订工作会议有关文件的通知》,对SDJ341-89《溢洪道设计规范》(以下简称原《规范》)修订而成.本规范保留了原《规范》的章节结构,共分为总则,溢洪道布置,水力设计,建筑物结构设计,地基及边坡处理设计,安全监测设计等六章,并有五个附录.本规范对原《规范》主要作了如下修改：(1)明确本规范使用范围为大中型水利水电工程中岩基上的1,2,3级河岸式溢洪道,删去了原《规范》中"兼顾厂顶溢流,厂前挑流及泄洪隧洞出口的水力设计"的内容.(2)充实了关于侧槽溢洪道的内容,并增加了关于面流戽流消能布置的内容.对进水渠直线段长度,首末端底宽比,泄槽弯道半径等规定了具体数值.(3)水力设计方面,在实用堰堰顶负压,WES堰,宽顶堰泄流能力,侧槽内横向水面差,边墙脉动压力,挑流鼻坎流速,泄槽收缩段,弯道及消力池等计算中,增加了若干系数的取值规定,补充了若干计算公式,图表.在防空蚀设计中,综合国内外近期研究成果,给出了若干常见体型的初生空化数,供不具备进行减压箱试验时判别能否发生空蚀.(4)在"建筑物结构设计"一章中,混凝土的强度指标改用了强度等级体系；按照GB50287-99《水利水电工程地质勘察规范》改写了混凝土与基岩接触面以及软弱夹层的抗剪断强度指标表；删去了堰(闸)基抗剪(纯摩)计算公式；在控制段荷载组合中,增加了完建和施工两种工况；增加了闸后段边墙的荷载组合表；增加了边墙抗倾及抗滑稳定的计算公式.(5)在地基及边坡处理一章中,增写了在确定建基面时不宜只通过开挖手段,还应考虑采取加固措施改善地基条件的内容.在边坡稳定分析中,采用了在传统基岩分类基础上,考虑岩层结构与边坡的几何关系的分类法,并将各类岩体可能失稳方式和常见处理措施一并列于附录D中.(6)将观测设计更名为安全监测设计,且将巡视检查列入监测内容,将仪器监测分为必设和选设两类,不再沿用《原规范》中一般性,专门性观测的分类.本规范的归口管理单位和解释单位：水利部水利水电规划设计总院本规范修订的主编单位：水利部天津水利水电勘测设计研究院本规范的主要起草人：李启业郭竟章夏毓常牟广丞倪世生目次1总则2溢洪道布置2.1一般规定2.2进水渠2.3控制段2.4泄槽2.5消能防冲设施2.6出水渠3水力设计3.1一般规定3.2进水渠3.3控制段3.4泄槽3.5消能防冲3.6出水渠3.7防空蚀设计4建筑物结构设计4.1一般规定4.2进水渠衬护4.3控制段4.4泄槽底板4.5挑流鼻坎4.6消力池护坦4.7边墙4.8下游防冲5地基及边坡处理设计5.1一般规定5.2地基开挖5.3固结灌浆5.4地基防渗和排水5.5断层,软弱夹层及岩溶处理5.6边坡开挖及处理6安全监测设计6.1一般规定6.2监测项目附录A水力设计计算公式附录B控制堰(闸)基础,堰体抗滑稳定抗剪断参数附录C荷载计算公式附录D边坡岩体稳定性分类及处理措施附录E水力监测设计要求本规范用词,用语的说明1总则1.0.1为了在溢洪道设计中贯彻执行国家的技术经济政策,做到安全适用,经济合理,技术先进,制定本规范.1.0.2本规范适用于大,中型水利水电工程中岩基上的1,2,3级河岸式溢洪道的设计,4,5级溢洪道设计可参照使用.1.0.3溢洪道洪水标准应根据溢洪道的级别,按照SL252-2000的规定确定.1.0.4设计溢洪道时,应充分掌握和认真分析气象,水文,泥沙,地形,地质,地震,建筑材料,生态与环境及坝址上下游河流规划要求等基本资料,特别是工程地质和水文地质资料.并应认真考虑施工和运用条件.1.0.5大型工程或水力条件较复杂的中型工程的溢洪道,应进行水工模型试验,论证其布置及水力设计的合理性；并根据防洪规划要求,确定溢洪道运行和闸门启闭方式.1.0.6溢洪道的设计除应符合本规范外,尚应符合国家现行有关标准的规定.2溢洪道布置2.1一般规定2.1.1河岸式溢洪道布置可包括进水渠,控制段,泄槽,消能防冲设施及出水渠.2.1.2溢洪道的布置应根据地形,地质,工程特点,枢纽布置,坝型,施工及运用条件,经济指标等综合因素进行全面考虑.当具备合适的地形,地质条件时,经技术经济比较论证,溢洪道可布置为正常溢洪道和非常溢洪道.正常溢洪道和非常溢洪道宜分开布置.如采用集中布置,需充分论证.非常溢洪道宜采用开敞式,经论证亦可采用自溃坝式...
