现代道路设计—测设新技术(VIP免费

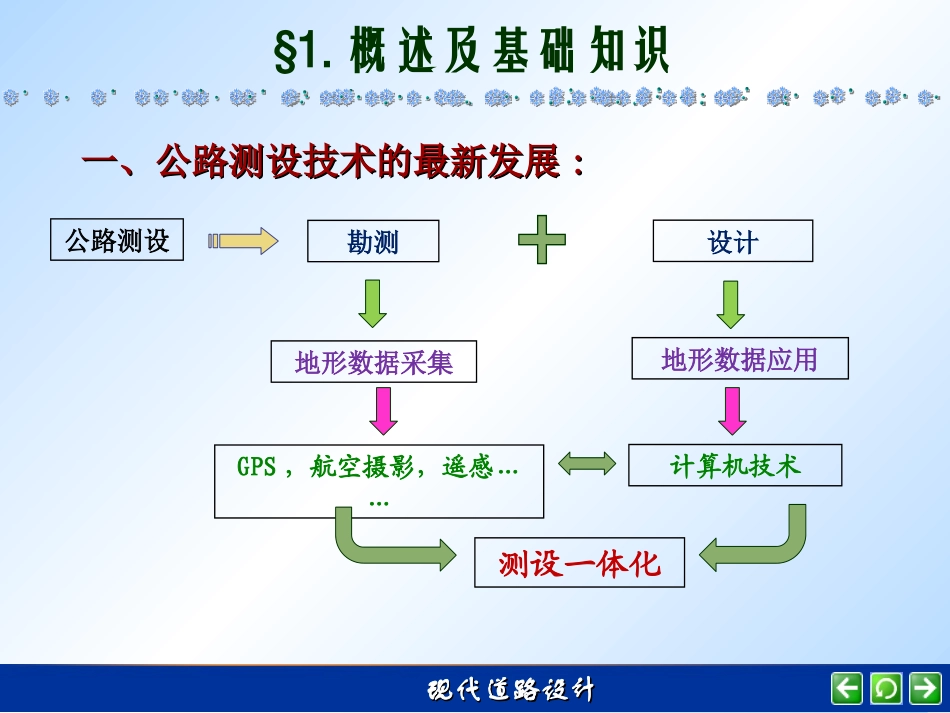

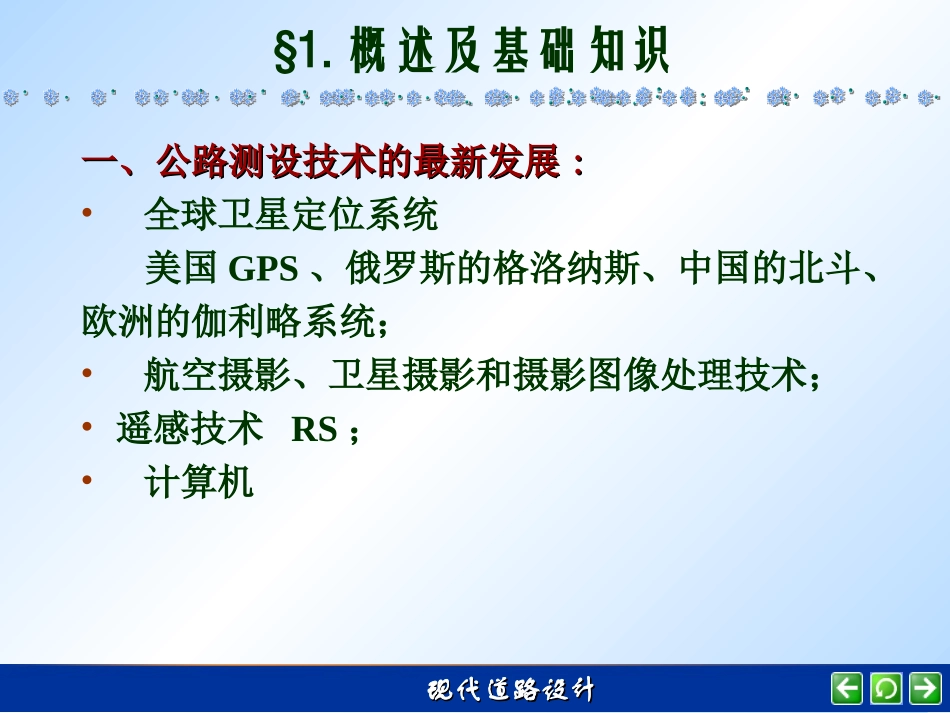

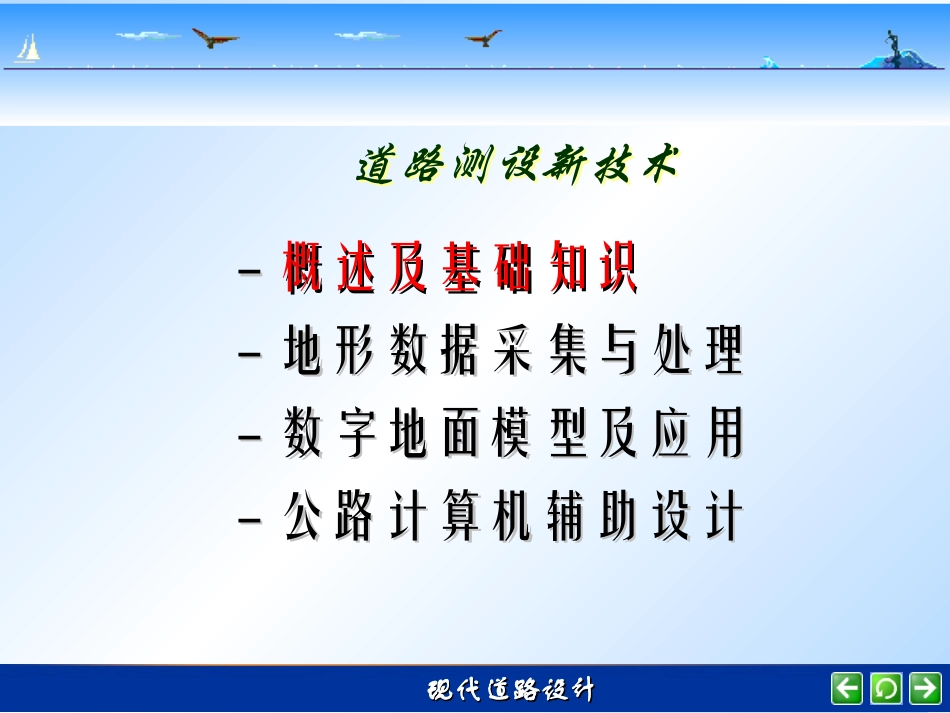

现代道路设计现代道路设计－－概述及基础知识概述及基础知识－地形数据采集与处理－地形数据采集与处理－数字地面模型及应用－数字地面模型及应用－公路计算机辅助设计－公路计算机辅助设计道路测设新技术道路测设新技术现代道路设计现代道路设计§1.概述及基础知识一、公路测设技术的最新发展一、公路测设技术的最新发展::GPS，航空摄影，遥感……地形数据采集地形数据应用勘测公路测设设计计算机技术测设一体化现代道路设计现代道路设计§1.概述及基础知识一、公路测设技术的最新发展一、公路测设技术的最新发展::•全球卫星定位系统美国GPS、俄罗斯的格洛纳斯、中国的北斗、欧洲的伽利略系统；•航空摄影、卫星摄影和摄影图像处理技术；•遥感技术RS；•计算机现代道路设计现代道路设计GPSGPS系统：是美国70年代发展起来的卫星定位系统，系统由分布在6个轨道平面内的（21+3颗）工作卫星组成。◆GPS在公路测设中的应用•中线放样•纵断面、横断面数据采集•施工测量•竣工测量•原有公路数据的采集，绘制公路网络图，为GIS系统提供数据等现代道路设计现代道路设计“航空摄影”具备下列含义：使用经国家权威部门鉴定合格的航摄仪（非照相机、并可提供鉴定证书）。按照国家航空测量摄影规范各项要求进行的对地垂直摄影。经内、外业加工，可制成一定比例尺的矢量地图（地形图或数字高程模型）。航空、卫星摄影与摄影图像处理技术航空、卫星摄影与摄影图像处理技术现代道路设计现代道路设计航空、卫星摄影与摄影图像处理技术摄影测量发展：*模拟摄影测量*解析摄影测量★数字摄影测量：基于数字影像与摄影测量的基本原理，应用计算机技术、数字影像处理、影像匹配、模式识别等理论，提取所摄对象用数字方式表达的几何与物理信息◆数字摄影测量实用系统*美国的DAMS*瑞士的DSP1*Leica公司，Helava*I2S公司的数字摄影测量工作室*北京四维公司，JX-4现代道路设计现代道路设计航空、卫星摄影与摄影图像处理技术航空、卫星摄影与摄影图像处理技术现代道路设计现代道路设计航空、卫星摄影数据采集内容：★地形等高线数据采集★地形断裂线、地物、地貌、断裂线等航空、卫星摄影与摄影图像处理技术航空、卫星摄影与摄影图像处理技术现代道路设计现代道路设计遥感技术遥感：本世纪60年代初发展起来，经历了航空遥感，到航天遥感两个时代利用遥感器从空中来探测地面物体性质的:根据不同物体对波谱产生不同响应的原理，识别地面上各类地物现代道路设计现代道路设计现代道路设计现代道路设计目标辐射信息介质传播传感器系统(收集、传递信息)解译分析系统人工辐射(源)信息遥感技术遥感技术现代道路设计现代道路设计遥感平台分类遥感技术遥感技术现代道路设计现代道路设计◆遥感技术在公路测设中的应用•公路规划方案遥感制图•公路隧道地质论证选线•工程地质调绘与不良地质现象调查遥感技术遥感技术现代道路设计现代道路设计公路CAD软件公路CAD软件：美国BENTLEY公司的GEOPAKRoad德国IB&T公司的CARD/1美国INTERGRAPH公司的InRoads英国MOSS公司的HighwayDesign等现代道路设计现代道路设计公路测设一体化设计流程公路设计数据采集数据采集数据采集与处理数据采集与处理公路设计一体化！！现代道路设计现代道路设计§1.概述及基础知识二、国内公路测设新技术发展现状二、国内公路测设新技术发展现状应用范围：道路路线设计桥梁设计……道路与桥梁三维造型和动画技术GPS与GIS的应用道路工程库的建立……现代道路设计现代道路设计二、国内公路测设新技术发展现状二、国内公路测设新技术发展现状iRoad公路设计软件海地公路桥梁设计系统纬地道路辅助设计系统同望工程造价系统桥梁博士……代表性成果：现代道路设计现代道路设计软件生成的道路模型立面图现代道路设计现代道路设计二、国内公路测设新技术发展现状二、国内公路测设新技术发展现状航测技术普遍应用全站仪采集地形原始数据GPS的广泛应用……新技术应用：现代道路设计现代道路设计三、国内公路测设自动化的发展方向与实现途径三、国内公路测设自动化的发展方向与实现途径测设自动化的发展方向：成果应用、推广和完善跟踪国际发展水平，形成测...
