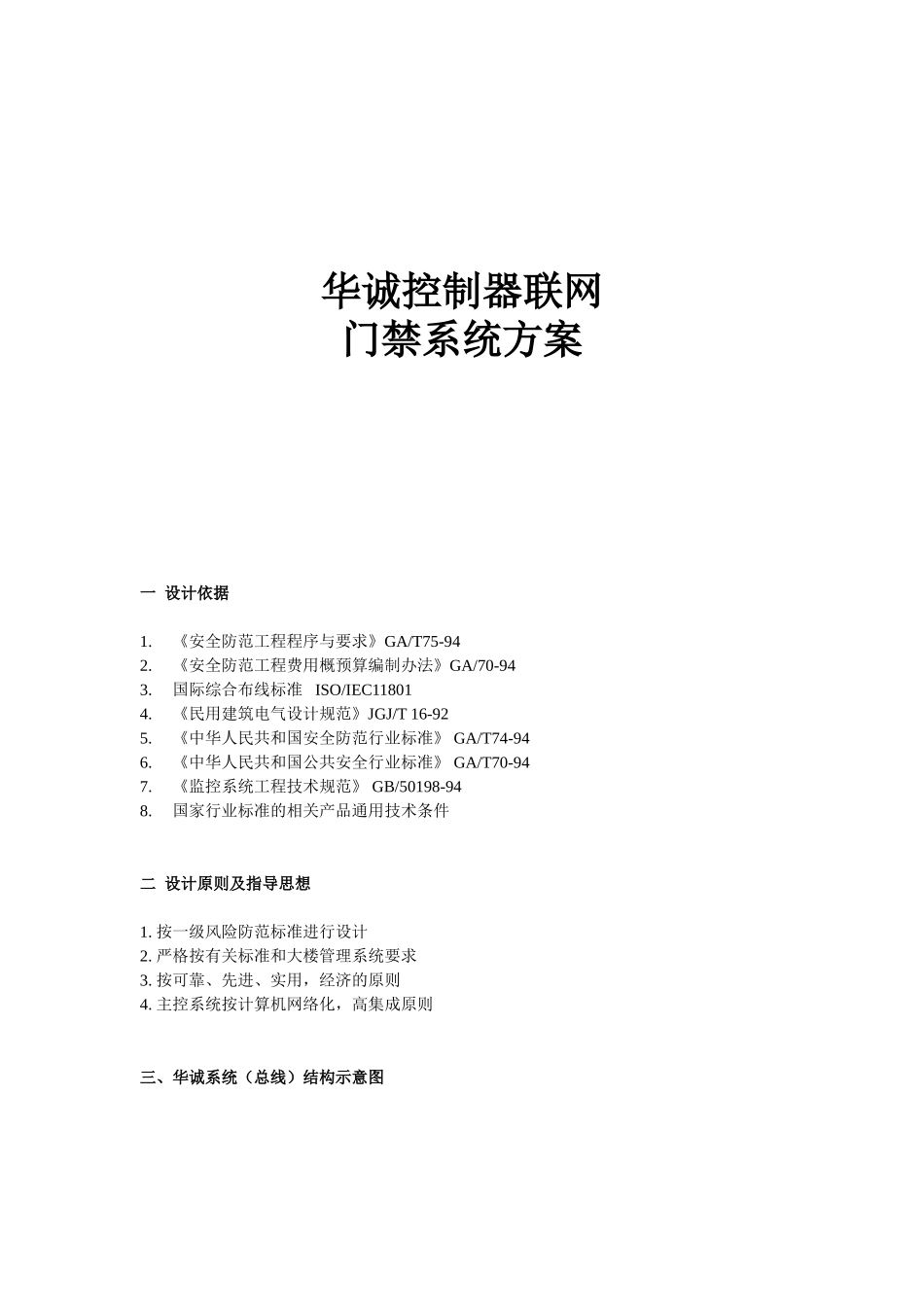

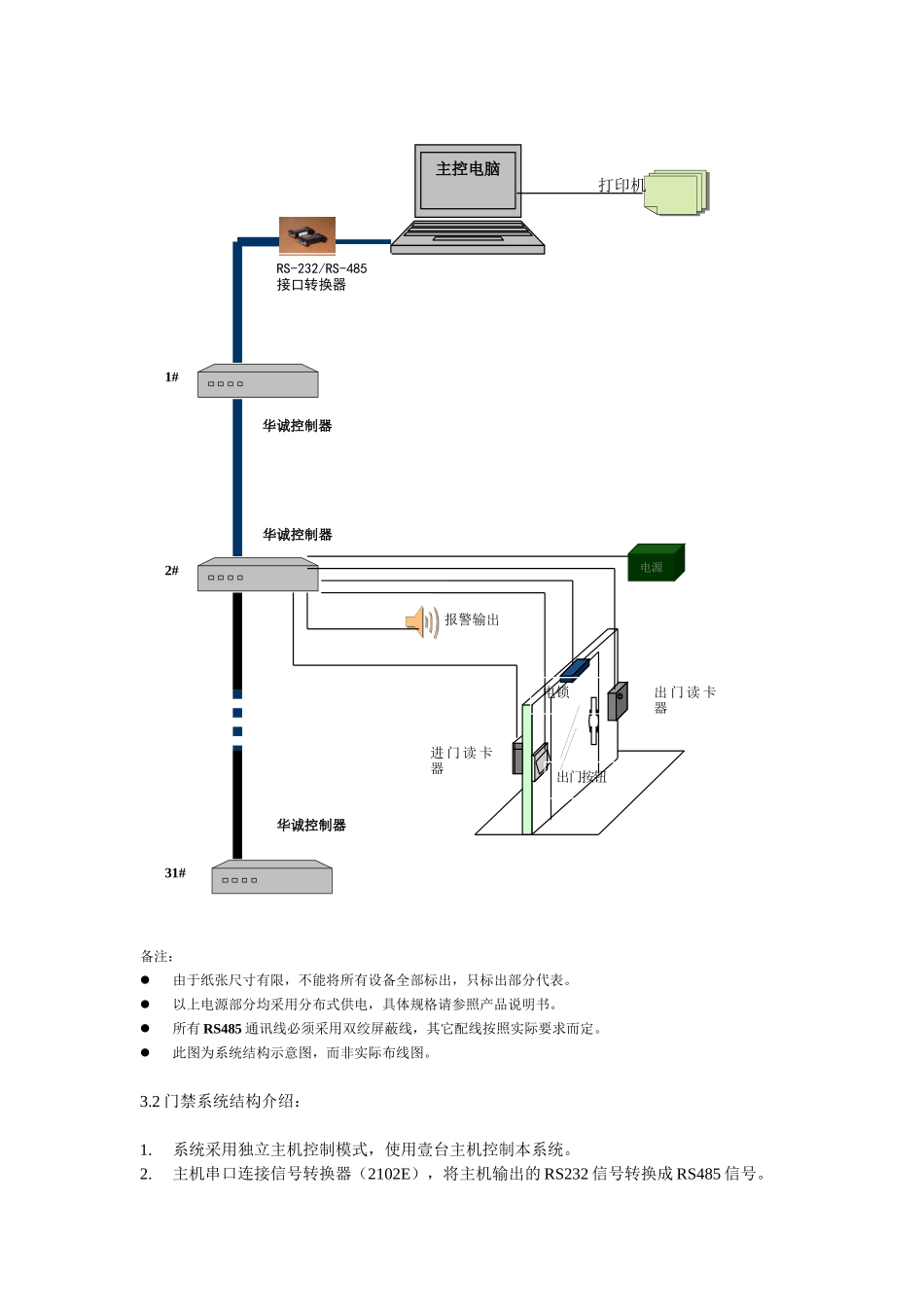

华诚控制器联网门禁系统方案一设计依据1.《安全防范工程程序与要求》GA/T75-942.《安全防范工程费用概预算编制办法》GA/70-943.国际综合布线标准ISO/IEC118014.《民用建筑电气设计规范》JGJ/T16-925.《中华人民共和国安全防范行业标准》GA/T74-946.《中华人民共和国公共安全行业标准》GA/T70-947.《监控系统工程技术规范》GB/50198-948.国家行业标准的相关产品通用技术条件二设计原则及指导思想1.按一级风险防范标准进行设计2.严格按有关标准和大楼管理系统要求3.按可靠、先进、实用，经济的原则4.主控系统按计算机网络化，高集成原则三、华诚系统（总线）结构示意图备注：由于纸张尺寸有限，不能将所有设备全部标出，只标出部分代表。以上电源部分均采用分布式供电，具体规格请参照产品说明书。所有RS485通讯线必须采用双绞屏蔽线，其它配线按照实际要求而定。此图为系统结构示意图，而非实际布线图。3.2门禁系统结构介绍：1.系统采用独立主机控制模式，使用壹台主机控制本系统。2.主机串口连接信号转换器（2102E），将主机输出的RS232信号转换成RS485信号。主控电脑打印机华诚控制器华诚控制器华诚控制器1#31#2#电源RS-232/RS-485接口转换器进门读卡器出门读卡器出门按钮电锁报警输出3.系统采用RS485总线将分布于各个门控点的单门门禁控制器连接起来。4.每个门控点的单门门禁控制器可以控制如下之设备：2台门禁感应器---使用门禁控制系统的双向检测功能时，分别提供进门和出门人员挥卡开门之用。电锁输出（LOCK）---电锁控制接点，提供一组常开/常闭的继电器干接点接口，其额定负荷为2A/30VDC。出门按钮---用于非持卡人开门。可以连接多个。1个保护开关（TAMP）---防破坏保护，常闭输入。功能被启用时，当控制器铁箱被非法开启时触动内部保护开关而引发报警。1个门磁（MGT）---门态监测，常闭输入。用于连接门磁开关，监测门的开启、闭合的状态。1个报警输出（ALARM）---报警控制接点，提供一组常开/常闭的继电器干接点接口，其额定负荷为2A/30VDC。3.3门禁系统功能特点：1.电子地图、照片比对、双重认证、人数限定、防跟随、报警提示等功能，更可提高系统的安全性。2.每一系统最多可以连接31个控制器、31个门、62个读卡器，均可由主控电脑集中控制。3.系统采用微处理器控制，具有大容量的存储体（1000条），可保存更多的用户资料（1800人）。4.控制器可以连接多种品牌的射频卡读卡机，如：Wiegand读卡机（26,32,34位）；HID读卡机；Motorola读卡机；Deister读卡机；以及指纹机、掌形机等，以适应用户对各型读卡机的不同选择。5.每个门均可独立控制，并可接出门按钮以及门磁等门态控制信号，可以接收各种传感器的开关信号输入，在触发后由指定继电器发出报警控制信号。6.应用软件配合控制器使用，强大的软件功能可以满足用户复杂的安全管制要求。门禁控制功能可以针对工作日的时间进行设置；并可对应于每个卡号，按照不同的时间段分别赋予不同的进出许可权限，这种独特的软件设计可满足用户在门控时间上的较高要求。7.控制器网络在没有连接电脑时，控制器将自动暂存用户资料。这种方式下，不需要控制电脑二十四小时运行，用户可以根据数据量的多少，确定开启电脑接收控制器数据的时间。四系统软件简介门禁软件是一个运行于WINDOWS环境下的门禁系统控制和管理软件,可稳定的运行于WIN98/NT/2000/XP等系统下，可控制31台7701型的门禁控制器，控制器间通过RS485总线连接，控制计算机通过软件对控制器进行操作设置,而无需键盘与液晶显示屏,一旦设定完毕,控制器可在线或离线运行,门禁控制系统软件功能齐备，可满足用户对门禁系统的各种基本需要。门禁控制和管理系统软件的特点有：1.软件画面友好，可选择监看平面图还是监看列表资料数据；2.系统具有很强的扩容性，可支持31个控制箱，用户可根据自己的需要和实际情况灵活的选配；3.系统反应实时，联网运行时，所有的门禁监控点的各种事件都能即时在软件上反应出来；4.网络上设备可随时进行参数设置、远程控制门、门状态的实时检测及校对系统时间；5.系统也可独立运作，软件将系统设置下载到相应的控制箱以后，系统...
