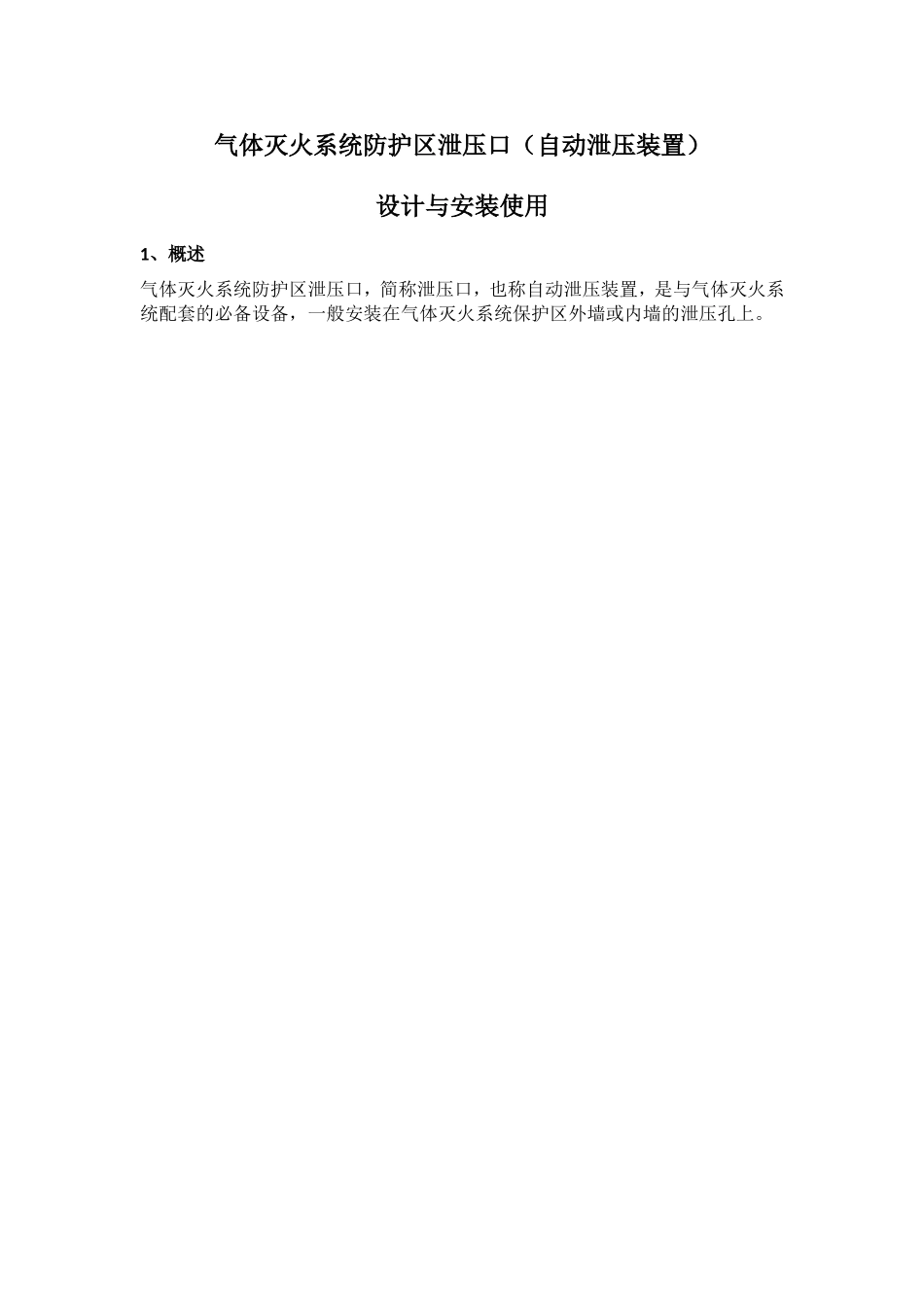

气体灭火系统防护区泄压口（自动泄压装置）设计与安装使用1、概述气体灭火系统防护区泄压口，简称泄压口，也称自动泄压装置，是与气体灭火系统配套的必备设备，一般安装在气体灭火系统保护区外墙或内墙的泄压孔上。2、设置泄压口的必要性依据GB50370-2005《气体灭火系统设计规范》要求，七氟丙烷灭火系统灭火设计浓度一般为8％～10％。当七氟丙烷灭火剂释放到一个完全密封的防护区在20°C标准大气压下，驱动气体（氮气）的释放和七氟丙烷灭火剂的气化使防护区压强随之升高，药剂吸收大量的热量，使防护区温度降低，这造成压强降低值很小。压强的升高主要与防护区的密闭程度和灭火设计浓度以及泄压口（自动泄压装置）的密封性有关。压力升高值基本上等于防护区灭火设计体积浓度比，升高值为8～10KPa，这个压强值将超过轻型、高层建筑和普通建筑1.2KPa的6～8倍。在IG-541混合气体灭火系统中，灭火设计浓度为37.5％～43％；二氧化碳气体灭火系统中，灭火设计浓度在34％～62％之间。也就是说当这两种灭火剂释放到完全封闭的防护区内，防护区内的气体体积迅速膨胀，防护区内的压强值将超过允许压强1.2KPa的25倍以上，足可以摧毁防护区内整个围护结构。某公司在长6m,宽6m，高4m的试验室做IG-541混合气体试验，防护区内开有直径Φ200mm的通风口，通风口上的排风扇正常工作，当向试验室喷入7瓶组70升IG-541混合气体时，试验室的门被弹开，排风扇会严重变形。3、泄压口面积设计依据与计算3.1防护区内围护结构最高允许压强防护区内门、窗上的玻璃允许压强不应低于建筑物的允许压强。GB50370-2005标准条文说明中表4的数据是参照美国NFPA12B-1980标准中给出的。目前国内各设计部门防护区内围护结构承受内压的允许压强，无论建筑物是轻型和高层建筑，还是标准建筑及地下建筑，均设定为1.2KPa，该值的设定是依据GB50370-2005标准中3.2.6条款。若设计部门和用户需提高防护区内围护结构承受的允许压强，应由建筑设计部门试验给出。表4建筑物的内压允许压强建筑物类型允许压强（Pa）轻型和高层建筑1200标准建筑2400重型或地下建筑4800防护区泄压面积参数表气体类型七氟丙烷气体灭火系统IG541混合气体灭火系统设计浓度（%）81037.542喷放时间（S）995555药剂剩余量（%）0.050.050.050.05防护区容积1000.030.040.040.042000.060.080.080.083000.100.120.120.134000.130.160.150.175000.160.200.190.216000.190.250.230.257000.220.290.270.298000.260.330.310.339000.290.370.350.3810000.320.410.380.42工作原理泄压口（自动泄压装置）安装在防护区外墙或内墙泄压孔内，平时处于常闭状态。当防护区发生火灾时，气体灭火系统在释放灭火气体之前，为了保证药剂浓度、浸渍时间，保证灭火成功，气体起火系统防护区的通风设备、空调将自动断电，通风管道和门、窗处于密闭状态。气体灭火系统启动释放灭火气体，将会导致防护区内压力迅速超过建筑物内设计的允许压强。这时，若防护区内安装无电源系列结构泄压口，当作用在叶片或盖板组件上的气体压力值达到设定压力值时，压力调节驱动部件或砝码驱动部件立即驱动叶片或盖板开启泄压；若防护区内安装有电源系列结构泄压口，当压力检测装置达到设定压力值时，发出一个电讯号给电动驱动部件，电动驱动部件迅速开启叶片或盖板，泄放出防护区内超压气体，以避免建筑物墙体、门、窗、玻璃等围护结构遭受破坏和导致灭火失败。当防护区内的压强降到设定值以下时，无电源系列和有电源系列泄压口中的叶片或盖板将自动关闭，维持防护区内灭火剂的灭火浓度，使其达到一定的灭火浸渍时间，将火灾及时扑灭。4、泄压面积国内目前各厂家生产的泄压口规格均未统一，故各厂家的泄压口泄压面积外形尺寸及泄压孔大小将不一致，一般泄压面积在0.04～0.24m2之间。每个防护区泄压孔面积或安装泄压口数量之和的总泄压面积，不得小于设计院计算的泄压面积。泄压口泄压面积应与防护区面积配套。IG-541混合气体和二氧化碳气体灭火系统的防护区，应配置两台或两台以上泄压口，或者将泄压面积大的单台泄压口改为泄压面积小的两台或两台以上的泄压口，否则将不能确保防护区内围护结构建筑物...
