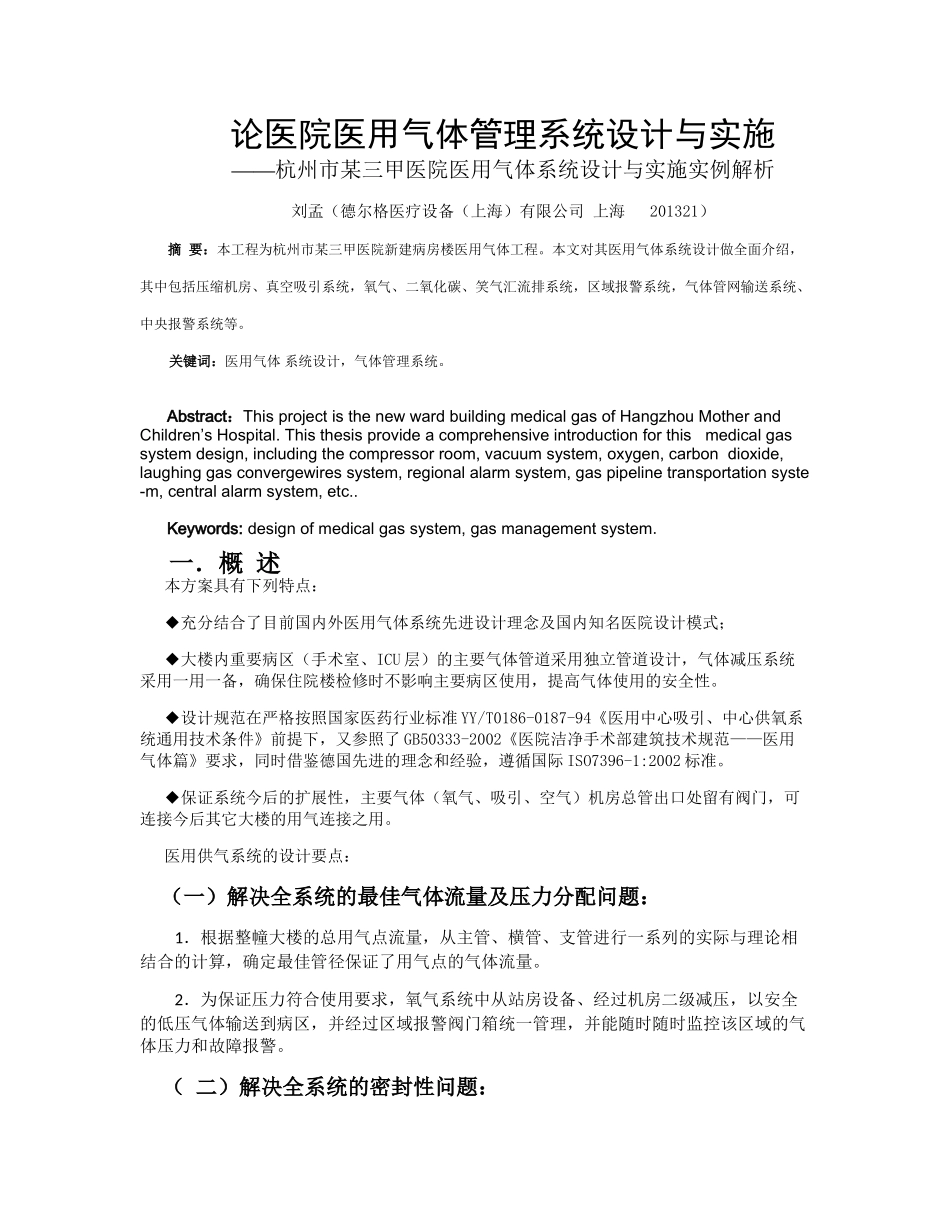

论医院医用气体管理系统设计与实施——杭州市某三甲医院医用气体系统设计与实施实例解析刘孟（德尔格医疗设备（上海）有限公司上海201321）摘要：本工程为杭州市某三甲医院新建病房楼医用气体工程。本文对其医用气体系统设计做全面介绍，其中包括压缩机房、真空吸引系统，氧气、二氧化碳、笑气汇流排系统，区域报警系统，气体管网输送系统、中央报警系统等。关键词：医用气体系统设计，气体管理系统。Abstract：ThisprojectisthenewwardbuildingmedicalgasofHangzhouMotherandChildren’sHospital.Thisthesisprovideacomprehensiveintroductionforthismedicalgassystemdesign,includingthecompressorroom,vacuumsystem,oxygen,carbondioxide,laughinggasconvergewiressystem,regionalalarmsystem,gaspipelinetransportationsyste-m,centralalarmsystem,etc..Keywords:designofmedicalgassystem,gasmanagementsystem.一．概述本方案具有下列特点：◆充分结合了目前国内外医用气体系统先进设计理念及国内知名医院设计模式；◆大楼内重要病区（手术室、ICU层）的主要气体管道采用独立管道设计，气体减压系统采用一用一备，确保住院楼检修时不影响主要病区使用，提高气体使用的安全性。◆设计规范在严格按照国家医药行业标准YY/T0186-0187-94《医用中心吸引、中心供氧系统通用技术条件》前提下，又参照了GB50333-2002《医院洁净手术部建筑技术规范——医用气体篇》要求，同时借鉴德国先进的理念和经验，遵循国际ISO7396-1:2002标准。◆保证系统今后的扩展性，主要气体（氧气、吸引、空气）机房总管出口处留有阀门，可连接今后其它大楼的用气连接之用。医用供气系统的设计要点：（一）解决全系统的最佳气体流量及压力分配问题：1．根据整幢大楼的总用气点流量，从主管、横管、支管进行一系列的实际与理论相结合的计算，确定最佳管径保证了用气点的气体流量。2．为保证压力符合使用要求，氧气系统中从站房设备、经过机房二级减压，以安全的低压气体输送到病区，并经过区域报警阀门箱统一管理，并能随时随时监控该区域的气体压力和故障报警。（二）解决全系统的密封性问题：为了提高系统密封性，从工程设计到施工、材料选购、检验均严格按照国家医药行业标准YY/T0186-0187-94《医用中心吸引、中心供氧系统通用技术条件》及国家相关标准执行。（三）解决全系统的寿命及安全性问题：1．为了保证系统整体寿命，除所选用的设备产品均是国际知名产品外，另外从紫铜管的连接采用金属管件密封，系统中无非金属密封材料，避免了系统的老化。从而保证整套管路系统使用寿命超过50年。2．供氧整个系统中氧气、空气部分的所有减压装置均双路设计，一路使用一路备用。所有减压系统均采用国外先进设计理念，机房统一经过二级减压后以低压气体输送到各楼层。二、工程概况本工程为杭州市某三甲医院新建病房楼医用气体工程。该病房楼建筑面积90000平米，主楼地上22层。其中9～22层为病房，开放床位650张；六层为手术层，设洁净手术室共13间，并设12张ICU病床和7张术后苏醒及术前准备病床；五楼为分娩洁净手术室和68床的NICU病床，四楼东侧为五间门诊手术及人流病房，西侧为生殖中心实验室。工程范围包括：所有医用气体的站房设计、大楼内除洁净区域外的所有医用气体管道、病房床头终端设备以及ICU和手术室内气体终端设备（备注：四层~五层洁净区域内气体管道由净化公司负责，我方只负责设计到管井出口处，加装截止阀。）三、医用供氧系统详细设计说明简介:医用中心供氧系统由中心供氧站、减压装置、管道、阀门及氧气终端等组成。中心供氧站是医用中心供氧系统的核心，站内的氧气通过管道和减压装置输送到各个病区各病房的快速插座终端处，然后通过湿化器供病人吸氧，它使用安全、快捷、方便，是一种近几年迅猛发展的现代化医疗设备。本工程采用以液氧站为主，氧气汇流排为备用的制氧系统供氧方式。（一）医用供氧站设计说明1.设计依据：医院新大楼设计（650）张床位左右，满足手术室、ICU、普通病房的供氧量.根据供氧规模要求采用液氧供氧站作为大楼的主供氧源、瓶氧站作为备用氧源。本工程液氧站设在大楼内...
