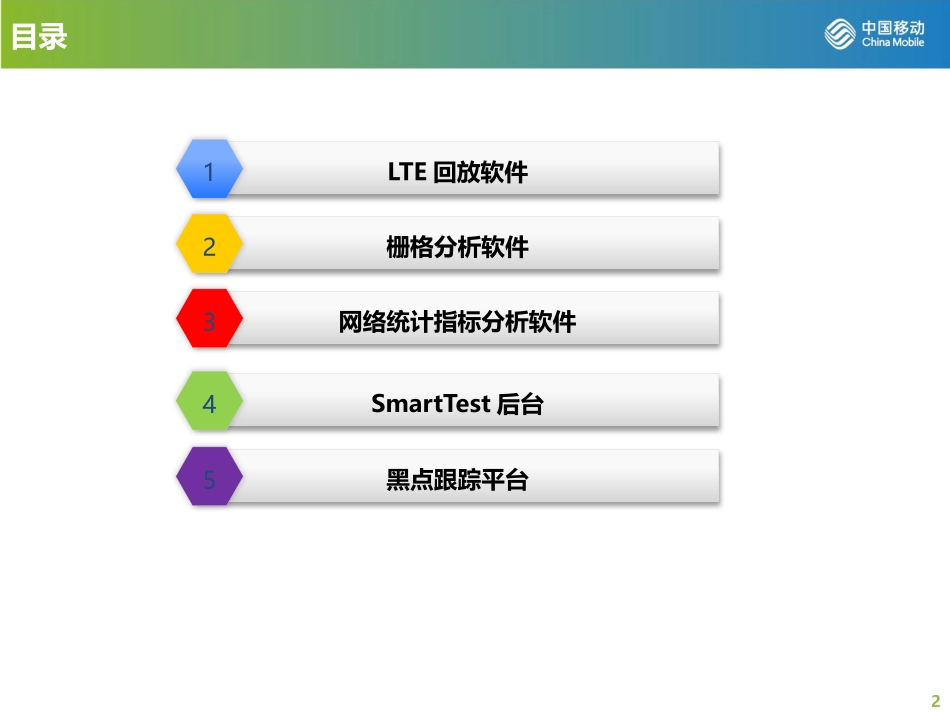

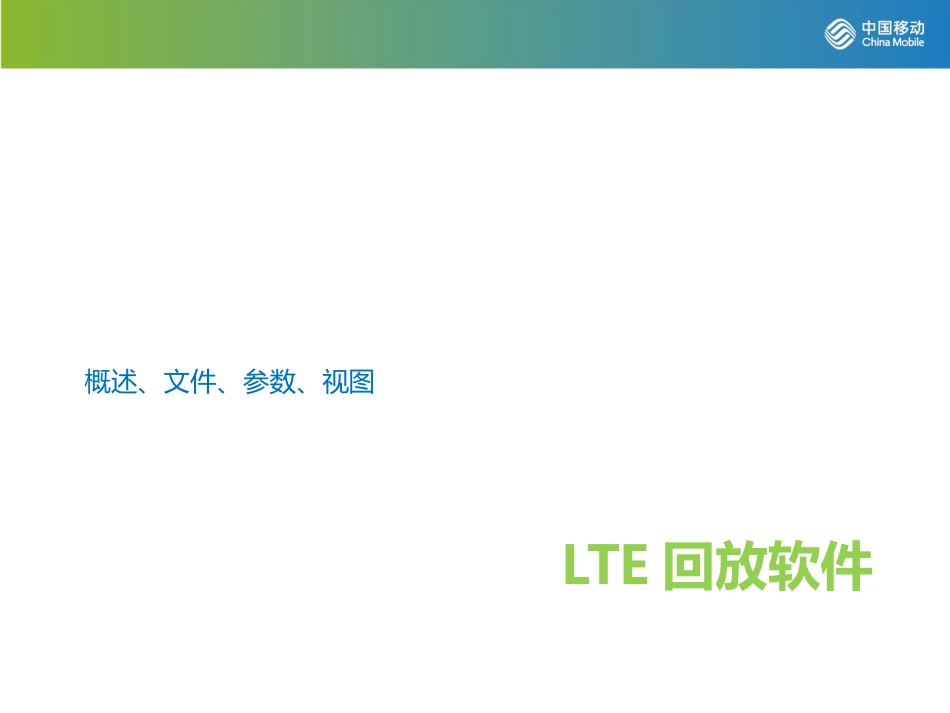

做国内最佳、创国际一流的通信咨询设计企业自动路测平台功能交流2目录LTE回放软件1栅格分析软件2网络统计指标分析软件3SmartTest后台4黑点跟踪平台5LTE回放软件概述、文件、参数、视图4概述LTE回放软件——LTEATUFilePlayerATU和商务终端测试的LTELOG回放与分析，支持查看终端在各网络制式（LTE、TD、GSM）下的事件、信令、参数等。SD视图•LTE参数分类视图•TD参数分类视图•GSM参数分类视图•EVENT•Message•Chart•Map•Table参数•公共参数•LTE参数•TD参数•GSM参数文件•文件下载进度5文件&参数文件展示从自动路测服务器获取的LOG文件的下载进度参数详细列举客户端能够解析的各参数，包括公共参数、LTE参数、TD参数、GSM参数；针对每个参数，点击右键，可以选择“在TABLE中显示”、“在MAP中显示”、“在Chart中显示”6视图EVENT呈现测试LOG中时间、事件代码和事件，支持查询和导出。Message呈现测试LOG中时间、信令方向（上行、下行）、信令类型和信令消息，支持信令中具体内容查看、信令查找和下载7视图分类视图点击LTE、TD、GSM网络制式下对应的视图类型，依据用户当前选定的时间点，呈现LTE、TD、GSM网络制式下的参数视图；例如LTE系统消息视图、物理层测量信息视图等。Chart利用面积或者直线形式展示参数取值变化；在Chart中点击右键选择“编辑”；选择要查看的指标，并配置“图线颜色”和“图线类型”。8案例起呼Setup未接通寻呼主叫信令窗口被叫信令窗口被叫“物理层测量信息视图”显示被叫LTE弱覆盖，被叫“系统消息视图”显示存在问题的小区ID等信息。9视图TableLOG中参数信息的表格展示，支持：标记、继承、分组、导出。分组继承10视图MAP在GIS地图上渲染参数，并支持渲染规则配置、工参加载、底图加载等。配置渲染规则，从“参数”中选关心的参数，进行渲染。通过将某个参数进行偏移设置，可以使参数与底图更好的匹配；也可以同时观察两个以上的参数的渲染情况。栅格分析软件概述、单网单指标对比、单网多指标对比、多网性能对比、历史指标对比、小区管理、案例12概述栅格分析软件——ADTPCarrier原有渲染方式：以采样点为单位进行渲染，每个采样点包括GPS信息和测试指标值。采样点渲染能直观的呈现测试结果，但其缺点在于：（1）重复测试：当测试区域存在重复测试时，例如测试时在网络质量较好的路段多次测试，将会使统计结果良好的采样点数增多，良好采样点占比提升，无法真实反映网络状况；（2）测试对比：由于采样点以经纬度为唯一性标识，不同时期的测试数据很难保证路线完全相同和历史采样点的经纬度信息完全相同，因此无法开展历史数据的对比以及不同网络间的数据对比分析；（3）大数据量：传统渲染方式，需要对测试LOG进行下载和解析，需要耗费大量的时间和资源。特别是对于大型城市，进行一次GIS渲染通常比较困难。13栅格化渲染：依据测试设备上报的GPS信息，将其指定的地理位置划分为50*50的军事栅格；每个栅格都有唯一的标识，同时每个GPS信息都只对应唯一的栅格编号；在自动路测服务端，将测试信息以一定的统计方式（平均、最大、最小、计数）等进行栅格预统计。栅格分析软件建立任务，查询栅格预统计的数据，进行渲染分析。栅格预统计ATU商务终端LTE-FI栅格分析软件概述14概述栅格化渲染优势：（1）提高渲染效率：软件从栅格预统计库请求需要渲染的指标，而不需要加载和解析全部LOG；栅格化的统计减少了样本数量，栅格样本数量和原始样本点数量对比如下（以北京全网格LTE集团测试为例）（2）减少指标波动性带来的影响：软件对同一栅格内的测试数据进行统计操作，以平均值、最大值、最小值等形式表示栅格测试值，从而减少了指标波动性对统计分析带来的影响。（3）便于进行栅格对比和网间对比：测试GPS点对应唯一的栅格，同时栅格编号唯一，因此测试数据的对比有统一的维度可依；同时，由于军事栅格为一种通用的栅格划分方式，也便于进行自动路测数据与其他设备的测试数据的联合分析。参数LOG数量栅格样本数量原始采样点数量比例PCCPCH-RSRP2818730932066722.7%DPCH-CIR8181829873342.7%APP-THROUGHPUT7283851684014%15概述客户端支...
