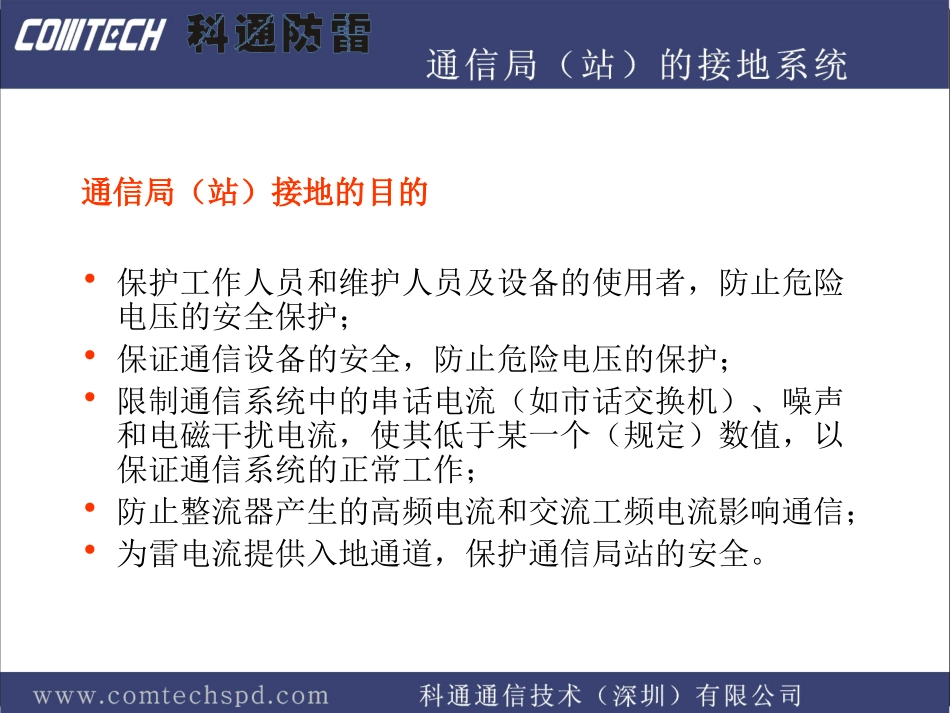

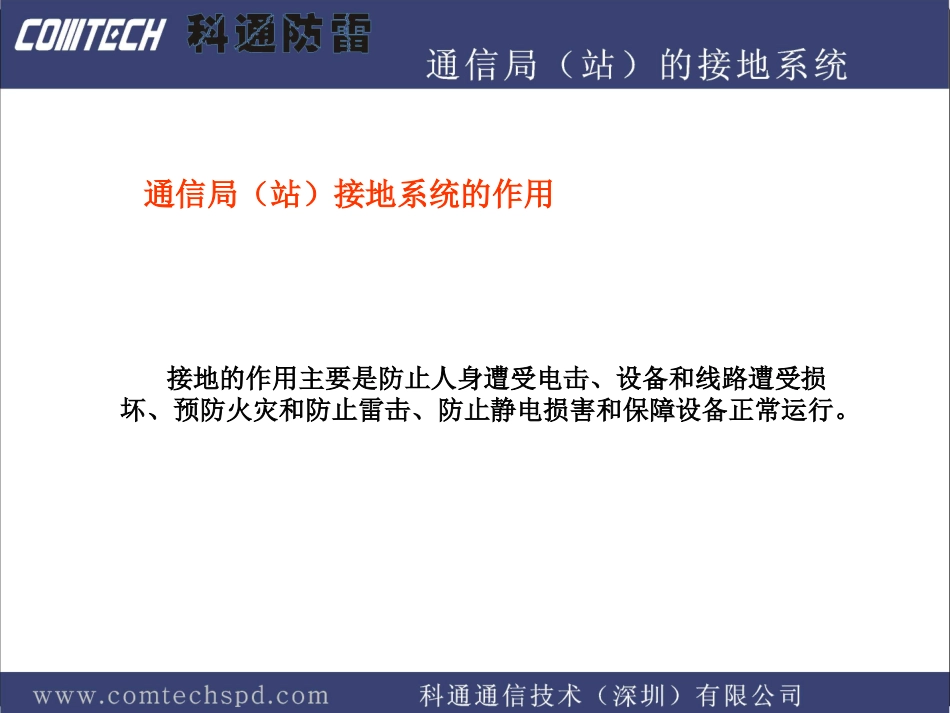

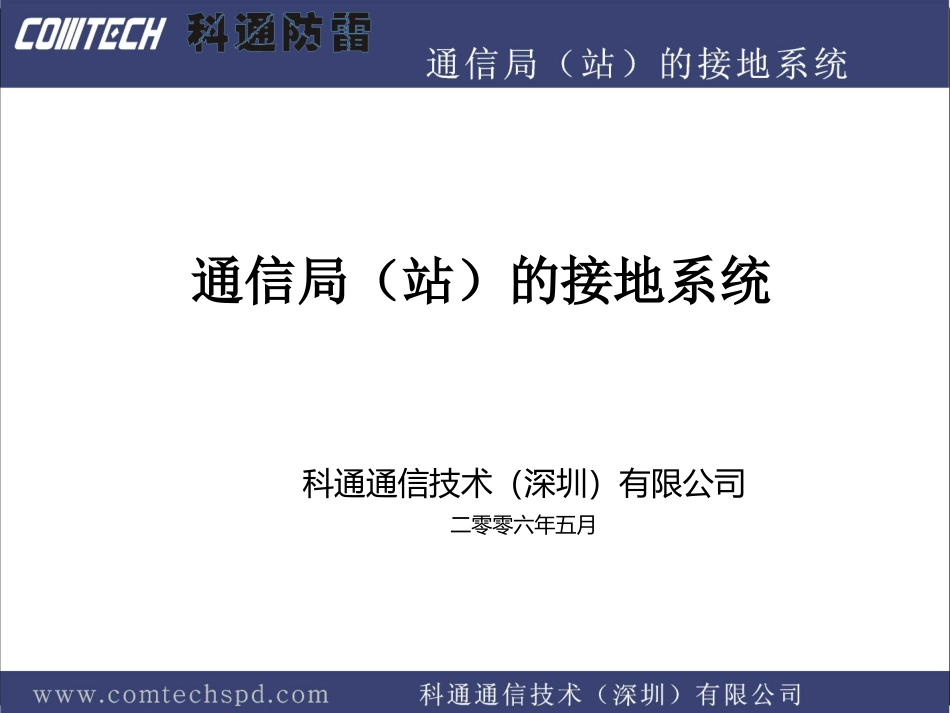

通信局（站）的接地系统科通通信技术（深圳）有限公司二零零六年五月通信局（站）接地系统的作用接地的作用主要是防止人身遭受电击、设备和线路遭受损坏、预防火灾和防止雷击、防止静电损害和保障设备正常运行。通信局（站）接地的目的•保护工作人员和维护人员及设备的使用者，防止危险电压的安全保护；•保证通信设备的安全，防止危险电压的保护；•限制通信系统中的串话电流（如市话交换机）、噪声和电磁干扰电流，使其低于某一个（规定）数值，以保证通信系统的正常工作；•防止整流器产生的高频电流和交流工频电流影响通信；•为雷电流提供入地通道，保护通信局站的安全。接地系统的要求一个良好的接地系统是保护人身、设备安全、系统稳定工作的重要保证，也是防雷系统的重要基础。特别是在强雷区，一个合理的接地系统能更快地泄放雷电流，降低残压，防止地电位反击事故，有效地降低雷害威胁。在《电子计算机房防雷设计规范》（GB5O174-93）中，第6.4.3条明确提出：交流工作接地、安全保护接地、直流工作接地、防雷接地等四种接地宜共用一组接地装置，其接地电阻按其中最小值确定；若防雷接地单独设置接地装置时，其余三种接地宜共用一组接地装置，其接地电阻不应大于其中最小值，并应按现行国标《建筑防雷设计规范》要求采取防止反击措施。接地的分类接地的作用分类：一般分为保护性接地和功能性接地保护性接地防电击接地：为了防止电气设备绝缘损坏或产生漏电流时，使平时不带电的外露导电部分带电而导致电击，将设备的外露导电部分接地，称为防电击接地。这种接地还可以限制线路涌流或低压线路及设备由于高压窜入而引起的高电压；当产生电器故障时，有利于过电流保护装置动作而切断电源。这种接地，也是狭义的“保护接地”。防雷接地：将雷电导人大地，防止雷电流使人身受到电击或财产受到破坏。防静电接地：将静电荷引入大地，防止由于静电积聚对人体和设备造成危害。特别是目前电子设备中集成电路用得很多，而集成电路容易受到静电作用产生故障，接地后可防止集成电路的损坏。防电蚀接地：地下埋设金属体作为牺牲阳极或阴极，防止电缆、金属管道等受到电蚀。功能性接地工作按地：为了保证电力系统运行，防止系统振荡．保证继电保护的可靠性，在交直流电力系统的适当地方进行接地，交流一般为中性点，直流一般为中点，在电子设备系统中，则称除电子设备系统以外的交直流接地为功率地。逻辑接地：为了确保稳定的参考电位，将电子设备中的适当金属件作为“逻辑地”，一般采用金属底板作逻辑地。常将逻辑接地及其它模拟信号系统的接地统称为直流地。屏蔽接地：将电气干扰源引入大地，抑制外来电磁干扰对电子设备的影响，也可减少电子设备产生的干扰影响其它电子设备。信号接地：为保证信号具有稳定的基准电位而设置的接地，例如检测漏电流的接地，阻抗测量电桥和电晕放电损耗测量等电气参数测量的接地。通信局（站）接地系统的设计依据IEC61024建筑物防雷GB50057-94建筑物防雷设计规范YD/T5098-2001通信局（站）雷电过电压保护工程设计规范YD5068-98移动通信基站防雷与接地设计规范YD2011-93微波站防雷与接地设计规范YDJ26-89通信局（站）接地设计暂行技术规定接地系统具体要求通信局（站）接地系统的方案应根据相关的国家标准、行业标准来进行设计，主要应参考以下两个标准：YDJ26-89通信局（站）接地设计暂行技术规定YD2011-93微波站防雷与接地设计规范1、通信设备的保护接地机房内通信设备及其供电设备正常不带电的金属部分，进局电缆的保安装置接地端，以及电缆的金属护套均应做保护接地。模拟通信设备的机架保护接地，可直接与引入机房内的直流电源地连通。数字通信设备的机架保护接地，应从接地总汇集线或机房内的分接地汇集线上引入，并应防止通过布线引入机架的随机接地。数字通信设备和模拟通信设备共存的机房，两种设备的保护地线应分开，并防止通过走线架或钢梁在电气上连通。天线馈线的上端和进入机房入口处均应就近接地。2、通信电源的接地直流电源接地线必须从接地总汇集线上引入。机房的直流电源接地垂直引线长度...
