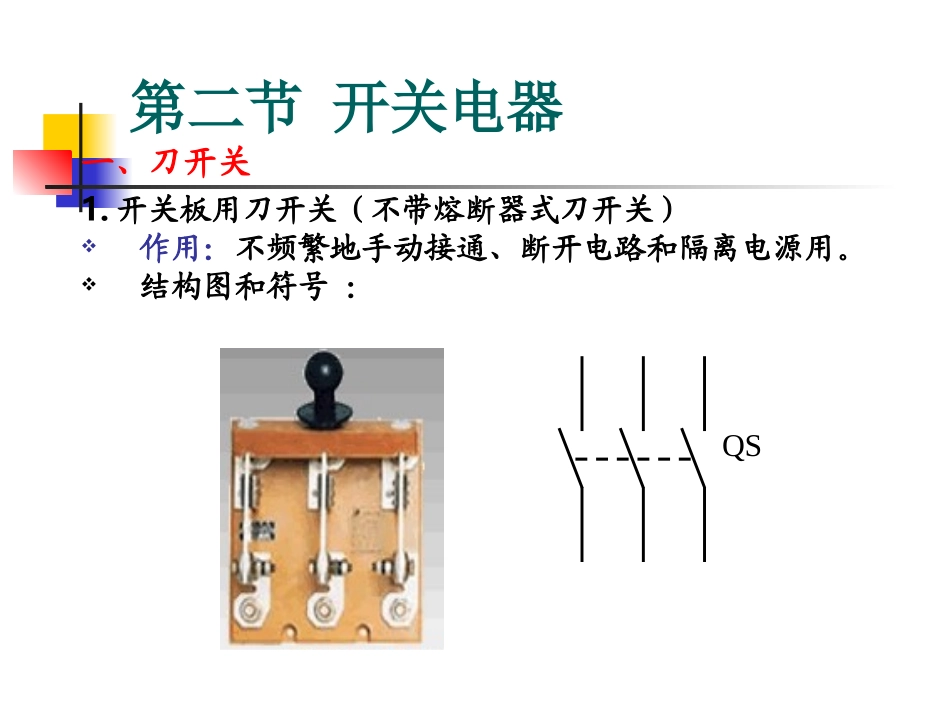

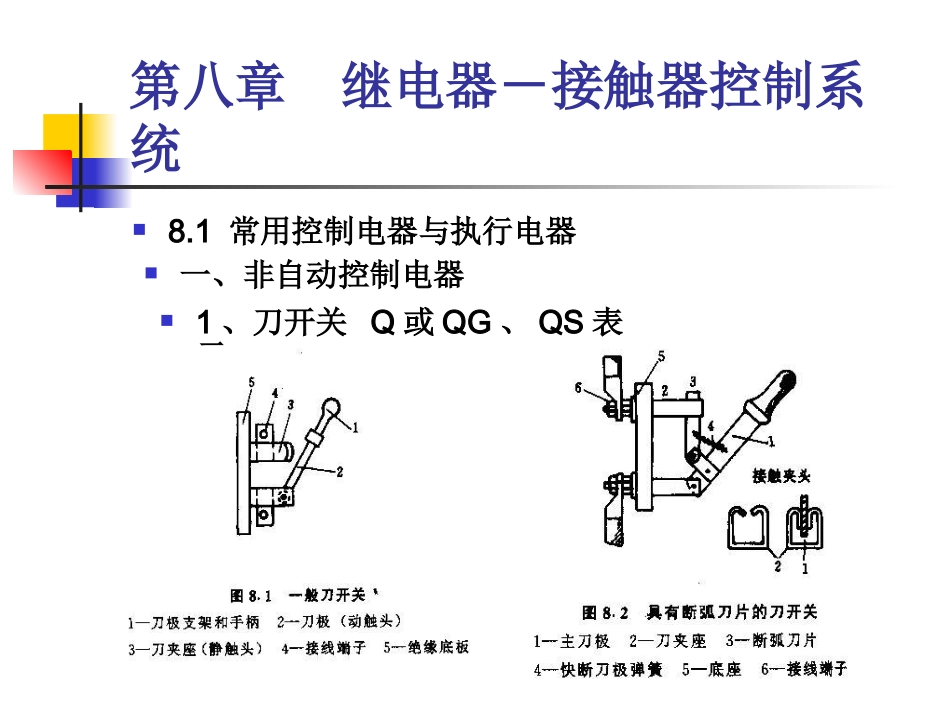

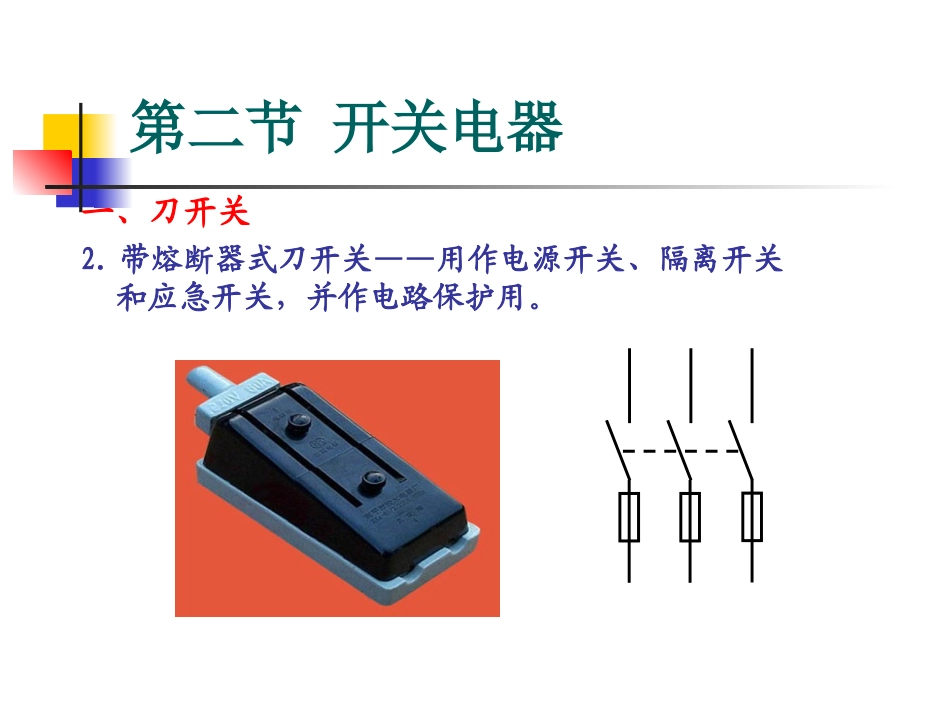

第八章继电器－接触器控制系统8.1常用控制电器与执行电器一、非自动控制电器1、刀开关Q或QG、QS表示一、刀开关1.开关板用刀开关（不带熔断器式刀开关）作用：不频繁地手动接通、断开电路和隔离电源用。结构图和符号：QS第二节开关电器第二节开关电器一、刀开关2.带熔断器式刀开关——用作电源开关、隔离开关和应急开关，并作电路保护用。一、刀开关3.负荷开关(1)开启式负荷开关用途：作不频繁带负荷操作和短路保护用。结构：由刀开关和熔断器组合成。瓷底板上装有进线座、静触头、熔丝、出线座及刀片式动触头，工作部分用胶木盖罩住，以防电弧灼伤人手。分类：单相双极和三相三极两种第二节开关电器第二节开关电器一、刀开关3.负荷开关(2)封闭式负荷开关（铁壳开关）作用：手动通断电路及短路保护。二、组合开关（转换开关）结构：静触头一端固定在胶木盒内，另一端伸出盒外，与电源或负载相连。动触片套在绝缘方杆上，绝缘方轴每次作90°正或反方向的转动，带动静触头通。特点：结构紧凑，安装面积小，操作方便。用途：电源的引入开关；通断小电流电路；控制５ＫＷ以下电动机。第二节开关电器（a）外形（b）符号（c)结构第八章继电器－接触器控制系统2.转换开关QBM3~第八章继电器－接触器控制系统触头系统：主触头、辅助触头常开触头（动合触头）常闭触头（动断触头）电磁系统：动、静铁芯，吸引线圈和反作用弹簧灭弧系统：灭弧罩及灭弧栅片灭弧第三节接触器1．结构一、交流接触器一接触器一接触器用于频繁地接通和断开大电流电路的开关电器。用于频繁地接通和断开大电流电路的开关电器。~M3~线圈辅助触点铁心衔铁电源电源电机电机主触点常闭常开动画弹簧第八章继电器－接触器控制系统一、自动控制电器1.接触器二、电磁式电器3.灭弧系统电弧：开关电器切断电流电路时，触头间电压大于10V，电流超过80mA时，触头间会产生蓝色的光柱，即电弧。电弧的危害：延长了切断故障的时间；高温引起电弧附近电气绝缘材料烧坏；形成飞弧造成电源短路事故。灭弧措施：吹弧、拉弧、长弧割短弧、多断口灭弧、利用介质灭弧、改善触头表面材料。第一节低压电器的基本知识第八章继电器－接触器控制系统第八章继电器－接触器控制系统灭弧栅片触头电弧第八章继电器－接触器控制系统KM常闭辅助触点线圈KM主触点KM常开辅助触点KM第三节接触器三、接触器的符号额定电压交流接触器：127、220、380、500V直流接触器：110、220、440V交流接触器：5、10、20、40、60、100、150、250、400、600A直流接触器：40、80、100、150、250、400、600A额定电流吸引线圈额定电压交流接触器：36、110（127）、220、380V直流接触器：24、48、220、440V第三节接触器四、接触器的主要技术指标根据电路中负载电流的种类选择接触器的类型；接触器的额定电压应大于或等于负载回路的额定电压；吸引线圈的额定电压应与所接控制电路的额定电压等级一致；额定电流应大于或等于被控主回路的额定电流。第三节接触器四、接触器的使用选择原则第八章继电器－接触器控制系统8.1.2.2继电器：继电器是一种传递信号的电器，它可以根据输入信号的不同达到不同的控制目的。按它反映信号的种类可分为：1）电流继电器：它是根据电流信号而动作。特点：匝数少、线径较粗、能通过较大电流。A过电流继电器：当流过额定电流时它不动作，当电流达到（1.1－1.4）IN线圈它才动作。过流电流继电器欠流电流继电器第八章继电器－接触器控制系统B欠电流继电器：当流过额定电流时它动作，当电流降到（0.1－0.4）IN线圈它要恢复原状。吸引电流为（0.3－0.65）IN线圈。2）电压继电器：它是根据电压信号而动作。特点：匝数多、线径较细、它的线圈是与电源并联的。A欠电压继电器：当线圈加上UN线圈时它动作，当电压降到（0.4－0.7）UN线圈它要恢复原状。B零电压继电器：当线圈加上UN线圈时它动作，当电压降到（0.05－0.25）UN线圈它要恢复原状。第八章继电器－接触器控制系统C过电压继电器：当线圈加上UN线圈时它不动作，当电压达到（1.1－1.15）UN线圈它才动作。3）中间继电器：它本质上是电压...
