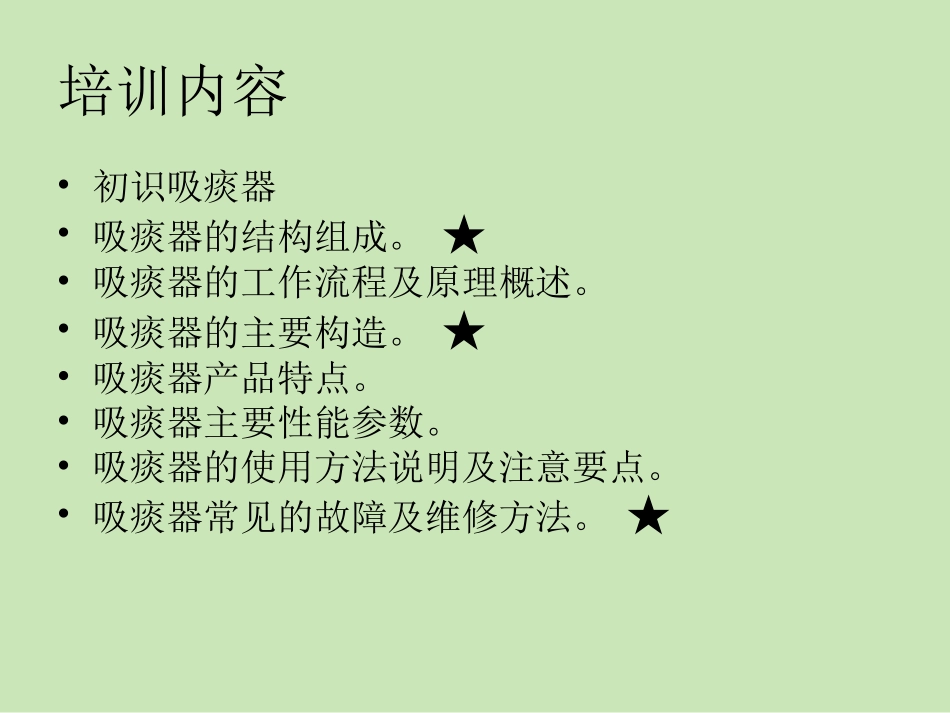

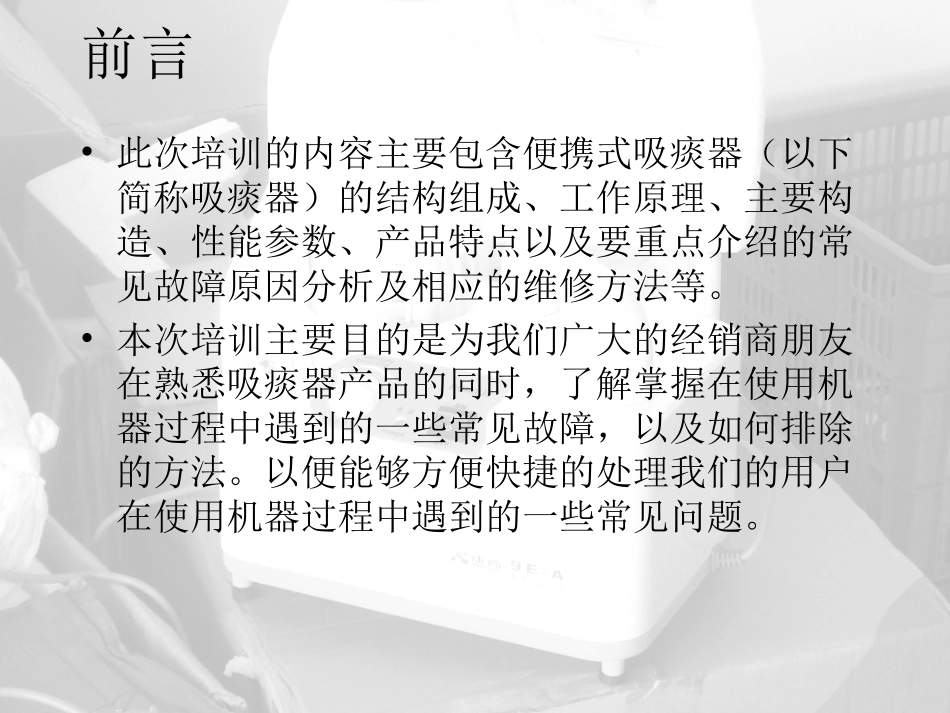

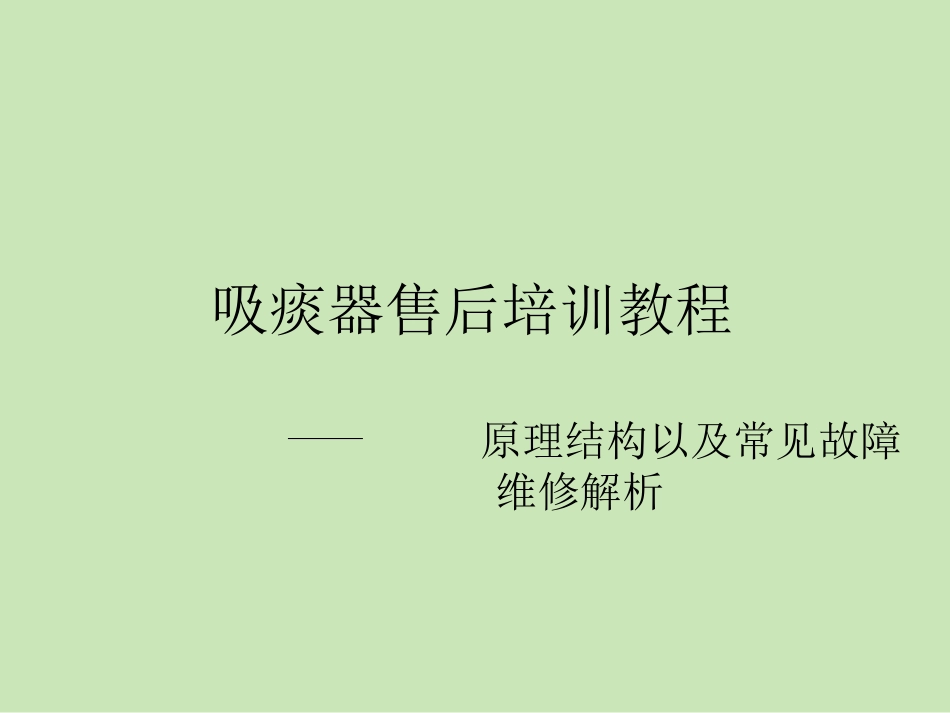

吸痰器售后培训教程原理结构以及常见故障维修解析前言•此次培训的内容主要包含便携式吸痰器（以下简称吸痰器）的结构组成、工作原理、主要构造、性能参数、产品特点以及要重点介绍的常见故障原因分析及相应的维修方法等。•本次培训主要目的是为我们广大的经销商朋友在熟悉吸痰器产品的同时，了解掌握在使用机器过程中遇到的一些常见故障，以及如何排除的方法。以便能够方便快捷的处理我们的用户在使用机器过程中遇到的一些常见问题。培训内容•初识吸痰器•吸痰器的结构组成。★•吸痰器的工作流程及原理概述。•吸痰器的主要构造。★•吸痰器产品特点。•吸痰器主要性能参数。•吸痰器的使用方法说明及注意要点。•吸痰器常见的故障及维修方法。★一、初识吸痰器产品•呼吸道是人体内外交换的重要部件，支撑着人正常的生理代谢；当患者因某种原因出现排痰困难时，较多的痰、脓等会阻塞甚至堵塞呼吸道，导致患者出现呼吸困难等危险症状。•本公司吸痰器以无油式活塞泵为负压源，产生持续的吸引力，将患者喉腔内的脓痰或粘液等杂质吸出并收集。使患者的呼吸道保持畅通，此过程安全稳定，清洁卫生。•吸痰器适用于因疾病、昏迷、手术等自主排痰困难的患者；并可用于临床吸脓、血等液体。是急诊室、手术室，病房监护及家庭护理的常用设备。二、吸痰器的主要结构组成2.1吸痰器主要由控制器、泵、外壳、内腔吸引组件、贮液瓶等主要部件组成。2.2结构示意图吸痰器控制部分工作部分气路系统电路控制气路控制无油式活塞泵电机（含电容）活塞泵体曲轴组件连杆组件活塞缸体泵壳阀片组件内部气路外部气路供电系统贮液瓶组件2.3吸痰器结构示意图溢流阀提手过滤器电源指示灯电源开关贮液瓶盖贮液瓶体调压旋钮负压表脚垫机箱体底座吸引软管电源线三、吸痰器工作流程及原理概述。3.1吸痰器工作流程吸痰器工作流程示意图3.2吸痰器工作原理概述•采用新一代无油润滑活塞泵为负压吸引源，通过管路及相应的辅助设备连接到患者喉腔，将腔内的痰、脓等吸出并收集到设备指定的贮液瓶中。四、吸痰器的主要构造1、无油式活塞泵●活塞泵主要通过螺栓组件、减震胶垫固定在机器的底座上，是负压系统的主要组成部分，其性能好坏直接决定机器的性能。●活塞泵主要由电机、泵壳、双阀片组件、双活塞缸、双连杆组件、曲轴部件等组成。●作为吸痰器的负压源，主要用于给系统提供持续的负压吸引力。2、控制器2.1线路●主要安装在底座及面板上，是供电系统的重要组成部分。●线路主要由导线、开关、熔断丝组件、电源线等部分组成。●作为电路系统的连接控制部分，主要用于给泵提供持续安全稳定的电能。2.2气路系统●气路主要指从电机泵吸气接头到患者喉腔之间的管路连接。●气路主要由调压阀、连接管组件、负压表、过滤器、溢流阀等部件组成。●作为吸引系统的重要组成部分，主要是将患者体内的杂质安全稳定的吸出并收集到贮液瓶当中。3、内腔吸引组件●主要指吸引软管到患者咽喉之间的连接部分。●内腔吸引组件主要由吸痰管等组成。●主要用于将患者喉腔内杂质安全卫生的吸出并收集。4、贮液瓶组件●主要安装在吸痰器机箱箱体一角的安装凹槽内；●主要由贮液瓶、瓶盖、瓶盖密封圈、溢流罩等部分组成。●作为杂质收集贮存装置，主要用于收集被吸出的排泄物。五、吸痰器特点1、根据国内外同类产品的设计经验和发展趋势的新一代无油式活塞泵作为产品的负压源，主要特点有：•环保清洁，没有任何的油烟污染；•方便省事，无需日常的加油保养；•安全放心，使用时绝无正压产生；•停机后可以保持压力，不会产生倒流现象，2、吸痰器功率低，高负压，流量大，使用效率高。3、贮液瓶采用隐藏埋入式结构设计，结构新颖，使瓶与箱体融为一体。4、全塑式外壳设计是国内同类产品的首创，不仅降低了噪音，而且使吸痰器美观性提升到一个新的水平。5、过滤器两端连接软管以及瓶盖接头的区别设计，更具人性化，避免用户因插反导致机器的损坏。•6机器采用全塑面板流线型设计，充分利用产品的特点合理设计内部结构，在充分利用内部空间的同时融合了完美的外观设计；•7、机器外壳和管件采用绿色环保的无毒工程材料，保证无有毒、有害...
