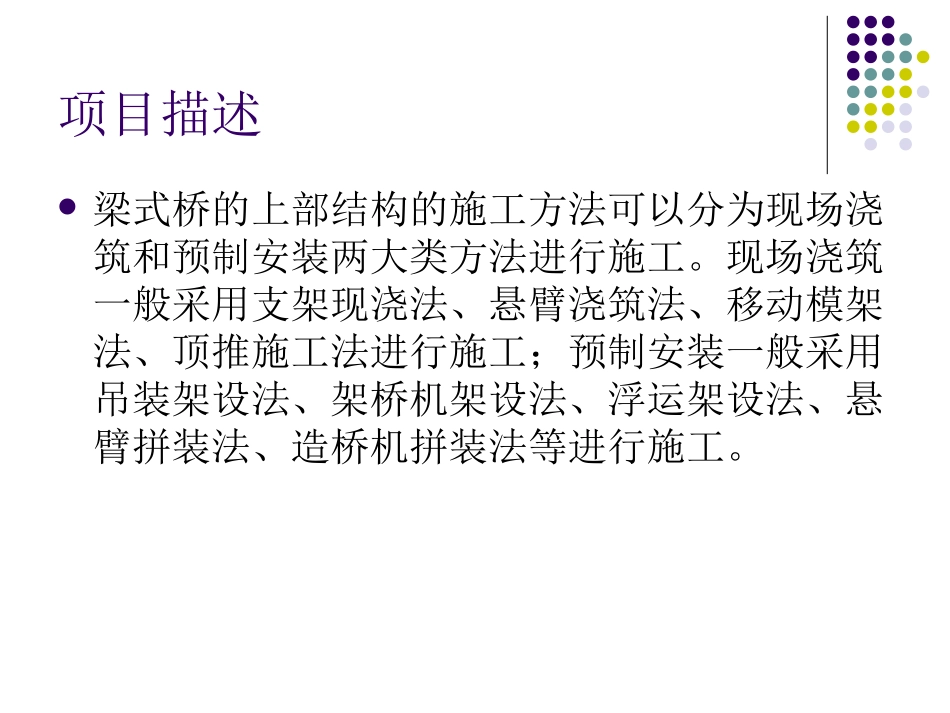

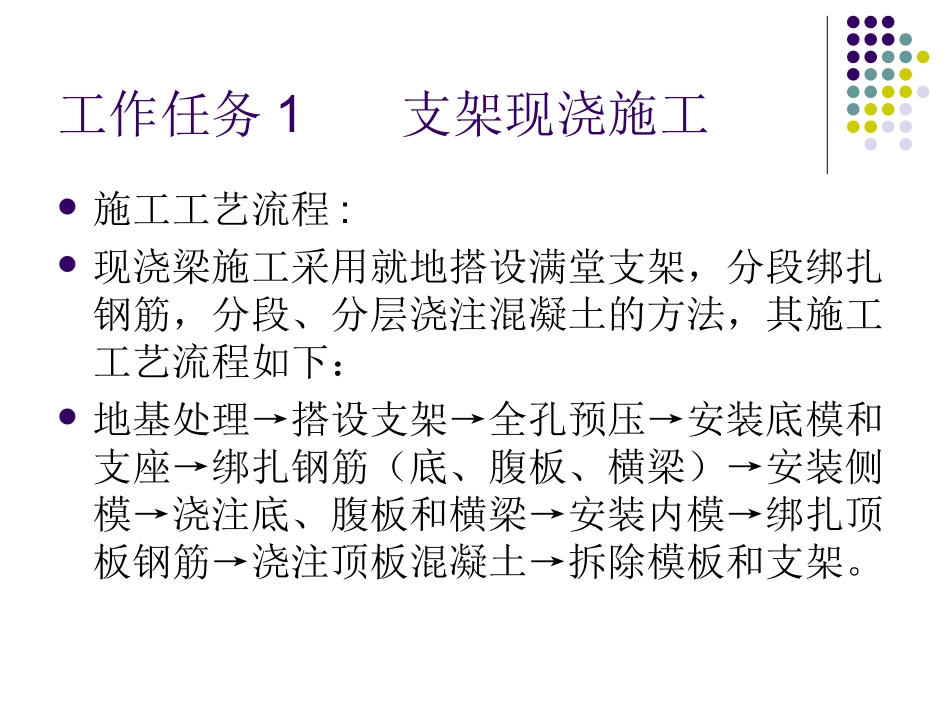

项目5梁式桥施工项目描述梁式桥的上部结构的施工方法可以分为现场浇筑和预制安装两大类方法进行施工。现场浇筑一般采用支架现浇法、悬臂浇筑法、移动模架法、顶推施工法进行施工；预制安装一般采用吊装架设法、架桥机架设法、浮运架设法、悬臂拼装法、造桥机拼装法等进行施工。工作任务1支架现浇施工施工工艺流程:现浇梁施工采用就地搭设满堂支架，分段绑扎钢筋，分段、分层浇注混凝土的方法，其施工工艺流程如下：地基处理→搭设支架→全孔预压→安装底模和支座→绑扎钢筋（底、腹板、横梁）→安装侧模→浇注底、腹板和横梁→安装内模→绑扎顶板钢筋→浇注顶板混凝土→拆除模板和支架。支架现浇是矮墩桥梁施工中常用的方法。施工中应注意支架地基的处理，防止地基沉降，除必要的地基加固外，对支架进行预压、设置必要的排水沟是防止地基沉降的重要手段。地基处理可采用改良土强夯、混凝土硬化、粉喷桩、旋喷桩、碎石桩、排水板固化、真空固化等措施。支架搭设好以后，铺设底模并用砂袋进行预压检测，用以消除支架非弹性变形，根据掌握的弹性变形资料进行箱梁底模铺设并设置预拱度，然后绑扎箱梁底板及腹板钢筋，拼组内模，最后再绑扎顶板钢筋。立模、绑扎钢筋完成经监理工程师检查合格后，即可进行混凝土浇筑，最后进行预应力施工及封锚，拆除支架。1.支架施工支架搭设根据地基承载力、墩高及现有材料选用，地质较好、墩高较低时采用碗扣式脚手架搭设支架，采用万能杆件或军用墩拼装支墩，上面架设军用梁或万能杆件及工字钢作为纵向承重梁。支架搭设完成后，应按照设计及规范要求采用预压消除支架的非弹性变形，克服支架变形产生不利影响。现浇梁支架示意图2.模板安装、预压模板采用大块定型钢模，便于安装和拆卸。模板在安装前应进行试拼装，并用油漆在模板外侧进行编号，支架采用活动企口拼接，以便于拆卸。采用砂袋进行预压检测，用以消除支架非弹性变形，加载期间对测点每隔一定时间进行一次测量（在支架顶部和底部按纵向5m，横向左、中、右设置测量点，进行编号，以便预压时进行对比观测，控制模板立模标高。观测按加载前、加载完、加载后三天、卸载后四次进行）。观测支架各部位的沉降量并做好记录，与原设置的支架沉降量核对，以便以后施工参考。同时观测支架的强度和稳定性，对变形超过设计变形的要立即停止加载，查明原因后现继续施工。3.钢筋及预应力筋安装钢筋按设计要求在现场钢筋加工厂集中下料弯制成型后，在梁部底模上绑扎成型。预应力筋按设计图表的下料长度下料。编束后用铁丝绑扎牢固。箱梁预应力孔道采用波纹管定位钢筋控制线型，防止漏浆，定位钢筋的位置严格按设计坐标布置，保证孔道成型符合设计要求，混凝土作业时，波纹管不能被扰动。4.混凝土施工立模、绑扎钢筋完成经监理工程师检查合格后，即可进行混凝土浇筑，混凝土由混凝土拌和站集中供应，混凝土通过施工便道由混凝土运输车运输，混凝土泵车泵送入模。梁体混凝土浇筑顺序：从两端向中间水平分层、斜向分段、两侧腹板对称、连续浇筑。每层混凝土的灌注厚度不得超过30cm。浇筑时同一断面先浇筑底板，后腹板、顶板。混凝土浇筑入模时下料要均匀，混凝土的振捣与下料交替进行。梁体混凝土浇筑时，采用插入式振动器进行振捣；桥面采用悬空式整平机进行整平压实，顶板混凝土浇筑完毕，初凝前人工用抹子进行二次收浆、赶压，防止裂纹，并将表面压光，以保证桥面铺装的铺装质量。在自然气温较高的情况下，混凝土初凝后，采用洒水养护。梁体为泵送混凝土，胶凝材料用量较大，产生的水化热较大，为防止因干缩、温差等因素出现的裂缝，在混凝土浇筑完成后，12h内即以土工布覆盖养护，并在其上覆盖塑料薄膜，梁体洒水次数应能保持混凝土表面充分潮湿。梁体养护用水与拌制梁体混凝土用水相同。5.预应力施工预应力张拉采用两端整体张拉。预应力张拉时，应按“对称、均衡”原则进行，相同编号的钢束应左右对称进行，张拉采用张拉力为主、伸长量作为校核的原则进行双控。检查梁体混凝土强度及混凝土弹性模量是否达到设计要求；计算钢束理论伸长值；清除箱梁端部锚垫板上及喇叭管内的水...
