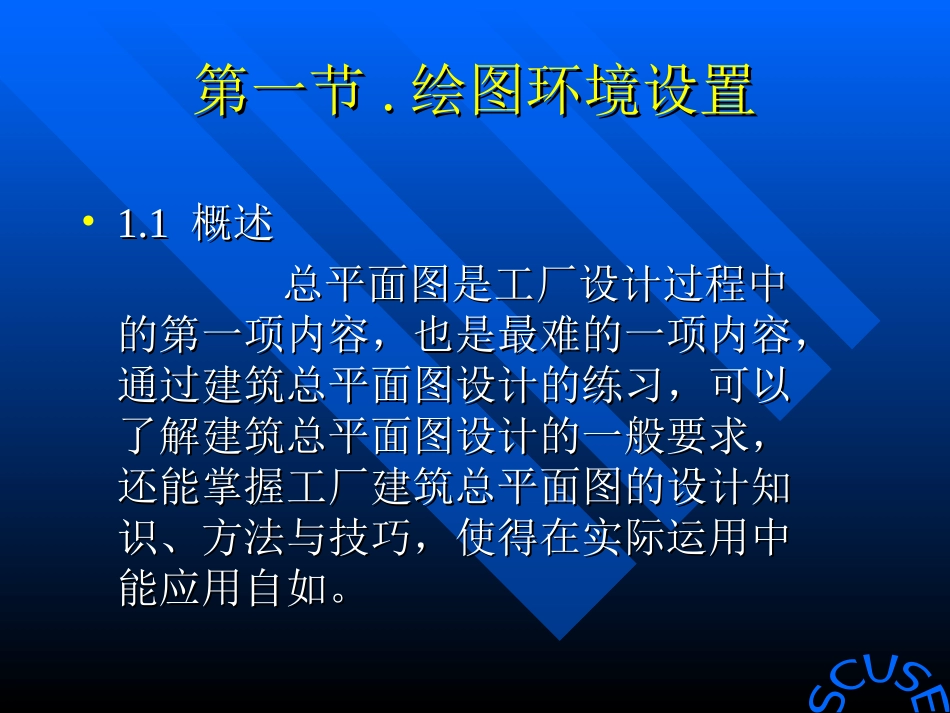

材料工厂材料工厂工艺设计概论及工艺设计概论及CADCAD————工厂总平面图设计工厂总平面图设计练习练习第一节第一节..绘图环境设置绘图环境设置•1.11.1概述概述总平面图是工厂设计过程中总平面图是工厂设计过程中的第一项内容，也是最难的一项内容，的第一项内容，也是最难的一项内容，通过建筑总平面图设计的练习，可以通过建筑总平面图设计的练习，可以了解建筑总平面图设计的一般要求，了解建筑总平面图设计的一般要求，还能掌握工厂建筑总平面图的设计知还能掌握工厂建筑总平面图的设计知识、方法与技巧，使得在实际运用中识、方法与技巧，使得在实际运用中能应用自如。能应用自如。•1.21.2创建新图形创建新图形在命令行中输入“new”；或在“文件”菜单：选“新建”；使用NEW命令时，对话框中的第一个选项“打开图形”不可用。基于公制度量衡系统创建新图形。默认图形边界（栅格界限）为429×297毫米。•输入输入““newnew””命令后，出现一个图命令后，出现一个图11对话框对话框在此选择图形样板，一般选择acadiso.dwt即可。打开下拉菜单选菜单选选择公制。选择公制。•1.31.3绘图区域设置绘图区域设置改变空间背景、光标、自动改变空间背景、光标、自动捕捉标记、夹点颜色等。捕捉标记、夹点颜色等。在命令行输入：options命令或在命令窗口中单击右键，或者（在未运行任何命令也未选择任何对象的情况下）在绘图区域中单击右键，然后选择“选项”。在命令行输入options后，出现如下对话框改变绘图区颜色！1.41.4设置绘图范围设置绘图范围•在命令行输入在命令行输入““limitslimits””，提示输入左下，提示输入左下角点，按回车键取默认值即可。再提示角点，按回车键取默认值即可。再提示指定右上角，这样就完成的绘图范围的指定右上角，这样就完成的绘图范围的设置。练习：左下角设置。练习：左下角““0.00,0.000.00,0.00””,,右上右上角角““42000,2970042000,29700””。。•要显示图纸的所有范围，在命令行输入要显示图纸的所有范围，在命令行输入““zoomzoom””，再选，再选““AA””，即显示所设置的，即显示所设置的图面范围。图面范围。1.51.5设置辅助工具设置辅助工具•在绘图区的正下方进行辅助工具的设置。在绘图区的正下方进行辅助工具的设置。•““捕捉捕捉””、、““栅格栅格””一般不点选；一般不点选；““正正交交””视具体情况而定，由视具体情况而定，由““F8F8””键控制；键控制；““极轴极轴””一般点选；一般点选；““对象捕捉对象捕捉””、、““对象追踪对象追踪””、、““模型模型””都点选；都点选；““线线宽宽””不点选。不点选。1.61.6图层设置图层设置•在命令行输入在命令行输入““layerlayer””或或在在““图层图层””工具栏工具栏上进行选择。上进行选择。•或在或在““格式格式””菜单下选菜单下选““图层图层””•显示图形中的图层的列表及其特性。可以显示图形中的图层的列表及其特性。可以添加、添加、删除和重命名图层删除和重命名图层，，修改图层特性修改图层特性或或添加说明添加说明。。图层过滤器用于控制在列表中显示哪些图层，图层过滤器用于控制在列表中显示哪些图层，还可用于同时对多个图层进行修改，如下图。还可用于同时对多个图层进行修改，如下图。图层“按钮”图层特性管理器三个图标分别为“新建图层”、“删除图层”和“置为当前”1.7设置线型显示比例•线型比例设置在画线型比例设置在画点划线点划线、、虚线虚线等非连续性线等非连续性线时经常用到。时经常用到。•在在““格式格式””→“线型→“线型(N)…”(N)…”“”，打开线型管理器“”，打开线型管理器通过改变全局比例因子数值，可改变点划线等非连续线的显示准确性。1.81.8设置图形单位设置图形单位•点击点击““格式格式””→“单位→“单位(U)…”,(U)…”,弹出如下对话框，将长度弹出如下对话框，将长度“”“”类型设置为小数；将精度设置为小数点后两位；将“”“”类型设置为小数；将精度设置为小数点后两位；将“”缩放拖放内容的单位设置为米，这是总平面布置图与“”缩放拖放内容的单位设置为米，这...
