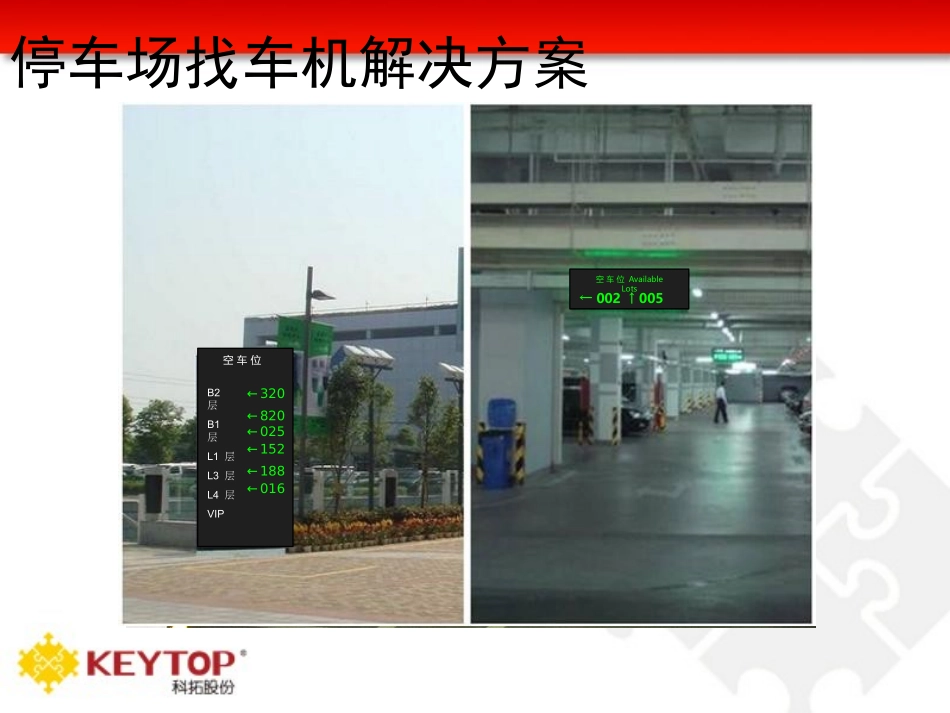

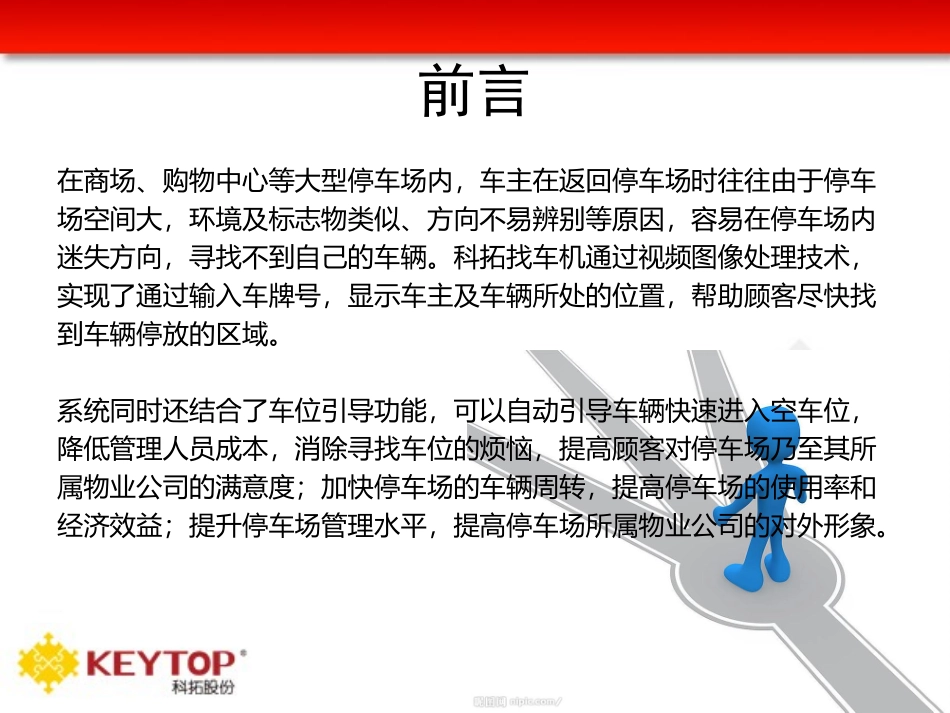

停车场找车机——智能寻车及引导一体化系统方案厦门科拓通讯技术股份有限公司市场部2011-9-7前言在商场、购物中心等大型停车场内，车主在返回停车场时往往由于停车场空间大，环境及标志物类似、方向不易辨别等原因，容易在停车场内迷失方向，寻找不到自己的车辆。科拓找车机通过视频图像处理技术，实现了通过输入车牌号，显示车主及车辆所处的位置，帮助顾客尽快找到车辆停放的区域。系统同时还结合了车位引导功能，可以自动引导车辆快速进入空车位，降低管理人员成本，消除寻找车位的烦恼，提高顾客对停车场乃至其所属物业公司的满意度；加快停车场的车辆周转，提高停车场的使用率和经济效益；提升停车场管理水平，提高停车场所属物业公司的对外形象。空车位B2层B1层L1层L3层L4层VIP←321←820←025←152←188←016空车位AvailableLots←003↑005空车位B2层B1层L1层L3层L4层VIP←321←820←025←152←188←016空车位AvailableLots←003↑005空车位AvailableLots←002↑005空车位B2层B1层L1层L3层L4层VIP←320←820←025←152←188←016停车场找车机解决方案停车场找车机解决方案寻车查询终端792车位引导•最少时间寻找到合适的空车位，减少寻找车位时间、降低油耗，避免烦躁等不良情绪的产生；•由于减少寻找车位时间，降低了油耗和污染物排放，有效改善地下车库等封闭空间的空气质量；•提高车位占用率、增加车场收入；系统优势反向寻车•根据车牌号或停车时间查询车辆停泊位置，避免长时间寻找自己车辆；•提高客户满意度，从而提高客户回头率；•由于减少寻找车辆时间，从而提高了停车场的周转率，提高了停车位的周转率。空车位001P入口剩余车位XX停车场001空车位000000室内车位引导屏户外车位引导屏12345视频车位检测终端多路视频处理器服务器寻车查询终端网络交换机寻车系统—工作原理设备参数安装在每个车位的正前上方，正对着停车位，拍取每个停车位上实时图像，用于获取每个车位当前的图像信息并传输到多路视频处理器。视频车位检测终端配备有LED灯，当车位上有车时显示为红色，无车时显示为绿色。工作电压12V工作电流0.2安功率2.4瓦镜头参数8mm最低照度0.6LuxLED灯珠8个线数480线工作温度-20~80℃视频车位检测终端设备参数多路视频处理器是一个视频图像处理平台,主要功能模块包括：8路视频循环切换，视频图像采集模块，DA转换模块,图像处理模块，数据通讯模块。每台视频切换处理器最多可以连接8台视频车位检测终端。工作电压12V工作电流0.4A功率4.8W通讯速率网口(10/100M)串口(4800bps)通讯方式网口及串口同时工作容量8-12个工作温度-40+85℃℃多路视频处理器设备参数1、保存车位图像数据，并获得车辆所停放的位置信息，把该信息开放给寻车查询终端供车主查询车辆位置。2、后台程序定时查询数据库中车位占用信息情况,并统计各个LED车位诱导屏所需要更新的数据，控制LED车位诱导屏的显示。3、装有寻车及引导一体化系统软件，方便管理人员对车场进行管理。工作电压AC110～240V硬盘不低于120GCPU双核开发工具VC6.0/Delphi内存不低于1G数据库支持SQLserver/Access工作温度-20～+0℃服务器设备参数安装在车主进入车场的入口处，通过触摸的方式输入车牌号，触摸屏上的地图就会显示告知车主自身的位置与车辆所停的位子。如果没有显示出来还可以进行模糊查询，通过停车的时间，显示该车停车后车主选中时间内的停车车辆图片供车主进行选择。工作电压AC110～240V网络接口RJ45、RJ11功耗<200W显示器类型液晶最大分辨率4096×4096工作温度-15℃～+55℃寻车查询终端设备参数车位引导屏（室内）接收中央控制器的车位信息，用数字和文字形式实时显示所连接区域当前空闲车位数量，可24小时全天候使用。内部程序还可以根据用户要求随时修改，显示用户需要的其它信息工作电压DC5V工作电流1.3-1.5A功率6.5-7.5W通讯方式RS485通讯速率4800辉度300cd/m2规格尺寸根据客户需求定制LED点阵根据客户需求定制设备参数车位引导屏（户外）户外车位引导屏由高亮度户外LED模块、驱动电路、控制电路、支架等部分组成。它接收中央控制器的车位统计信息，用数字和文字形式实时显示当前停车场空闲车位数量，...
