第五章 摩擦型带传动VIP免费

第五章 摩擦型带传动_第1页
1/48
第五章 摩擦型带传动_第2页
2/48
第五章 摩擦型带传动_第3页
3/48

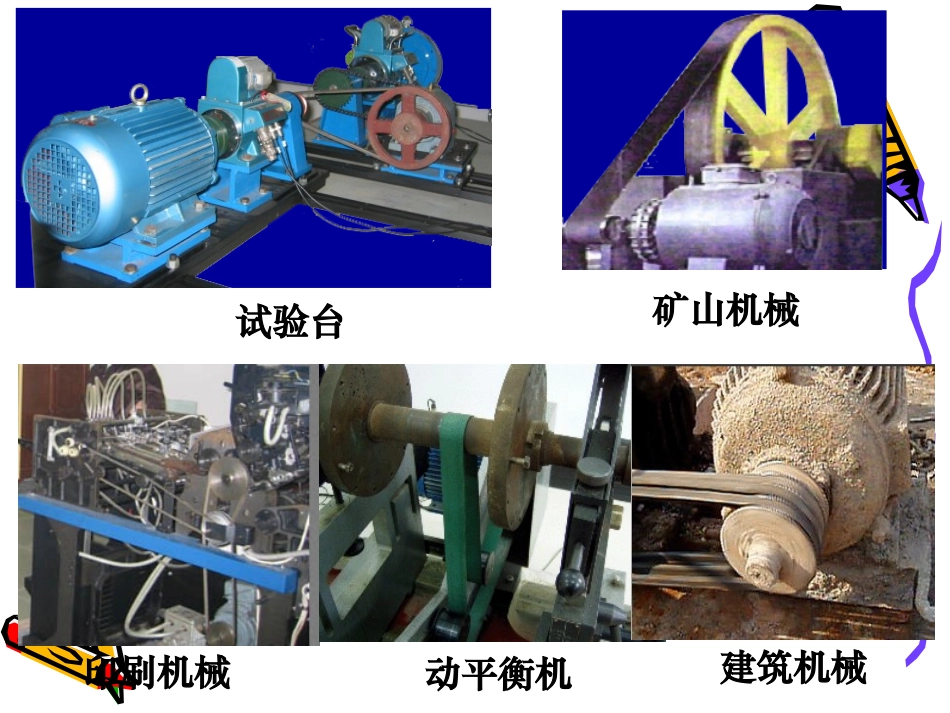

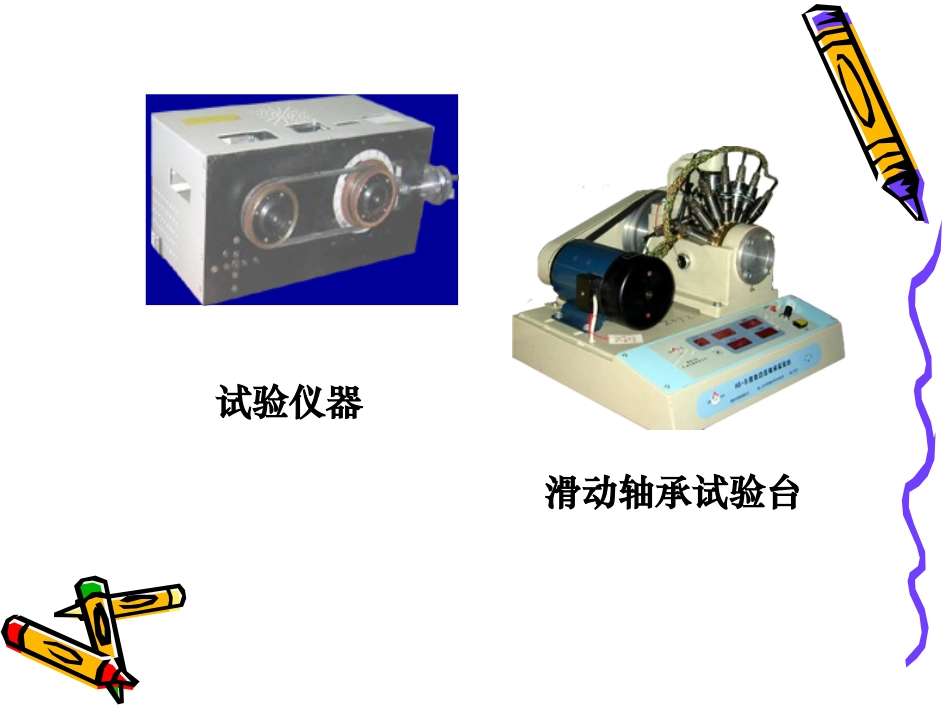

第五章摩擦型带传动第五章摩擦型带传动第五章摩擦型带传动第五章摩擦型带传动中国地质大学专用作者:潘存云教授潘存云教授研制试验仪器潘存云教授研制滑动轴承试验台中国地质大学专用作者:潘存云教授潘存云教授研制印刷机械潘存云教授研制矿山机械潘存云教授研制动平衡机潘存云教授研制建筑机械潘存云教授研制试验台第五章摩擦型带传动第五章摩擦型带传动带传动的类型与特点带传动的原理及V带带传动的工作情况分析V带传动的设计计算(一)主要内容带传动概述;V带和V带轮的结构;V带传动的工作能力分析;V带传动的设计、张紧、安装与维护。(二)教学要求1、了解带传动的类型、特点与应用。2、掌握带传动的受力分析、应力分析及弹性滑动的概念。3、掌握V带传动的设计计算方法。4、熟悉带传动的张紧与维护。1、带传动的受力分析、应力分析及弹性滑动。2、V带传动的设计计算。(三)教学的重点与难点带传动是一种常用的机械传动装置。主要作用:用来传递转矩和改变转速。工作原理:主要是依靠挠性传动带与带轮间的摩擦力来传递运动和动力。一、概述工作过程:原动机驱动主动带轮转动,通过带与带轮之间产生的摩擦力,使从动带轮一起转动,从而实现运动和动力的传递。带传动的组成:主动轮、从动轮、紧套在两轮上的传动带和机架组成。(一)带传动的类型(1)摩擦带传动:靠传动带与带轮间的摩擦力实现传动,如V带传动、平带传动等。1、按传动原理分:(2)啮合带传动:靠带内侧凸齿与带轮外缘上的齿槽相啮合实现传动,如同步带传动。带传动的分类方法有三种:传动带:用于传递动力输送带:用于输送物品2、按用途分3、按传动带的截面形状分:平带、V带、多楔带、圆形带、齿形带(同步带)平带:平带的截面形状为矩形,工作面为内表面,主要用于两轴平行,转向相同的较远距离的传动。平带传动动画展示1—外覆盖层2、4—布层3—片基层5—工作面覆盖层V带的截面形状为梯形,工作面为两侧面,带轮的轮槽截面也为梯形。在相同张紧力和相同摩擦系数的条件下,V带产生的摩擦力要比平带的摩擦力大,所以,V带传动能力强,结构更紧凑,在机械传动中应用最广泛。V带:v带传动动画展示多楔带是平带基体上有若干纵向楔形凸起,它兼有平带和V带的优点且弥补其不足,多用于结构紧凑的大功率传动中。多楔带:多楔带传动动画展示圆形带的截面形状为圆形。仅用于如缝纫机、仪器等低速小功率的传动。圆形带:齿形带(同步带):同步齿形带即为啮合型传动带。同步带内周有一定形状的齿。(二)带传动的特点和应用(1)能缓冲吸振,传动平稳,噪音小。(2)具有过载保护作用。(3)结构简单,制造、安装和维护方便,成本低;(4)适用于两轴距离较大的传动;优点缺点(1)不能保证恒定的传动比,传动精度和传动效率低。(2)带对轴有很大的压轴力。(3)带传动装置结构不够紧凑。(4)带的寿命较短。(5)不适用于高温、易燃及有腐蚀介质的场合。应用:带传动适用于要求传动平稳、传动比不要求准确,100KW以下的中小功率的远距离传动。如:汽车发动机、拖拉机、石材切割机等。二、V带和V带轮的结构V带有普通V带、窄V带、宽V带、汽车V带、大楔角V带等。其中以普通V带和窄V带应用较广。8.2.1普通V带的结构和尺寸标准标准V带都制成无接头的环形带,横截面结构如下:V带的结构帘布结构和线绳结构的区别:帘布结构抗拉强度高,但柔韧性和抗弯强度较差,所以,线绳结构V带适用于转速高,带轮直径较小的场合。带的型号:我国普通V带和窄V带都已标准化。按截面尺寸由小到大,普通V带可分为Y、Z、A、B、C、D、E七种型号;窄V带可分为SPZ、SPA、SPB、SPC四个型号。在同样条件下,截面尺寸大,则传递的功率就大。其截面呈楔角等于40゜的梯形,如图。需要掌握的概念:1、节宽bp:长度不变层。所在位置称为中性层。2、截面高度h:相对高度h/bp已标准化(普通V带为0.7,窄V带为0.9)。V带截面尺寸:3、基准直径dd:V带装在带轮上,和节宽bp相对应的带轮直径。(标准值见表5-1)4、基准长度Ld:V带在规定的张紧力下,位于带轮基准直径上的周线长度。它用于带传动的几何计算。(标准值见表5-2)带的标记:普通V带和窄V带的标记都是由带型、...
