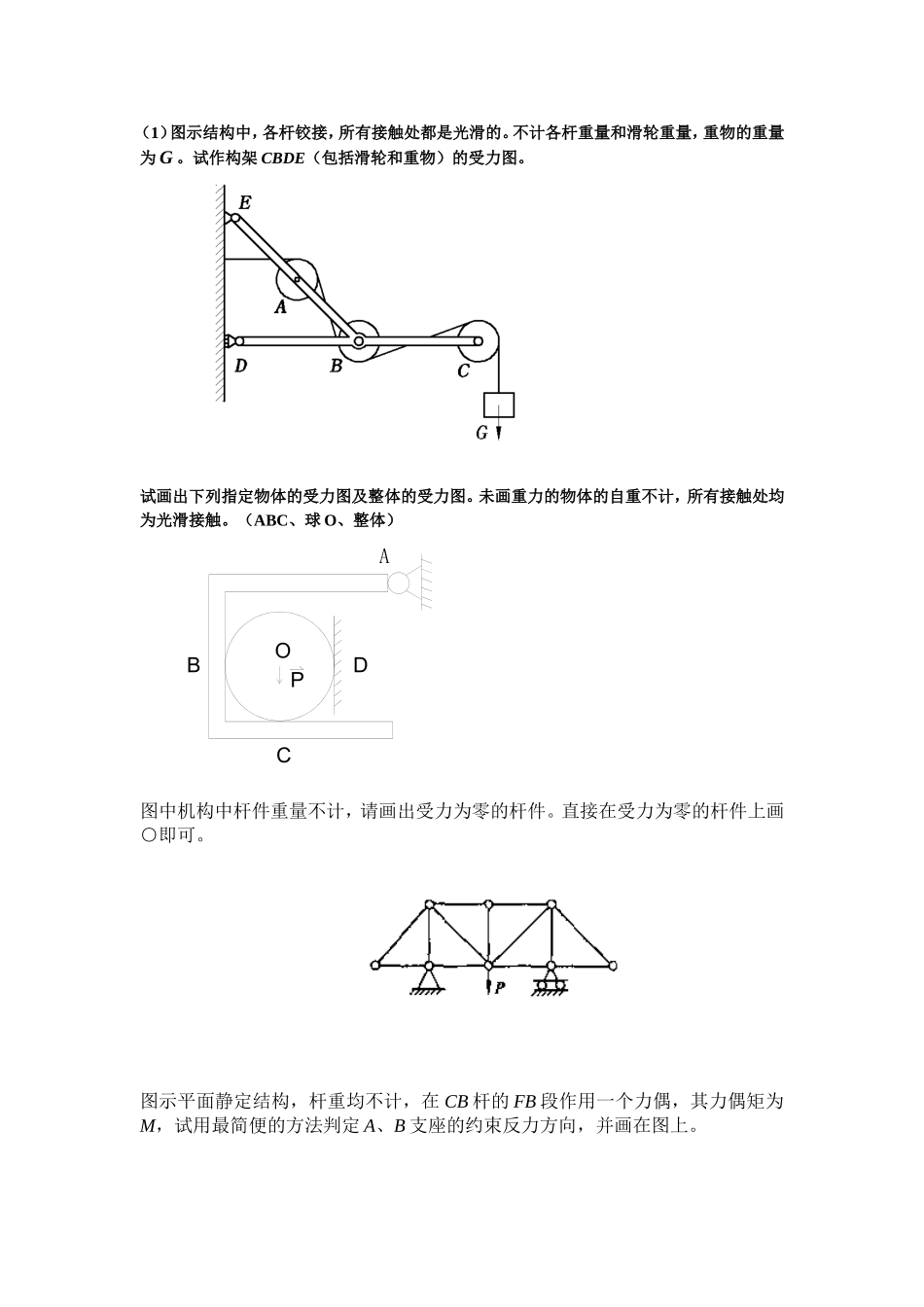

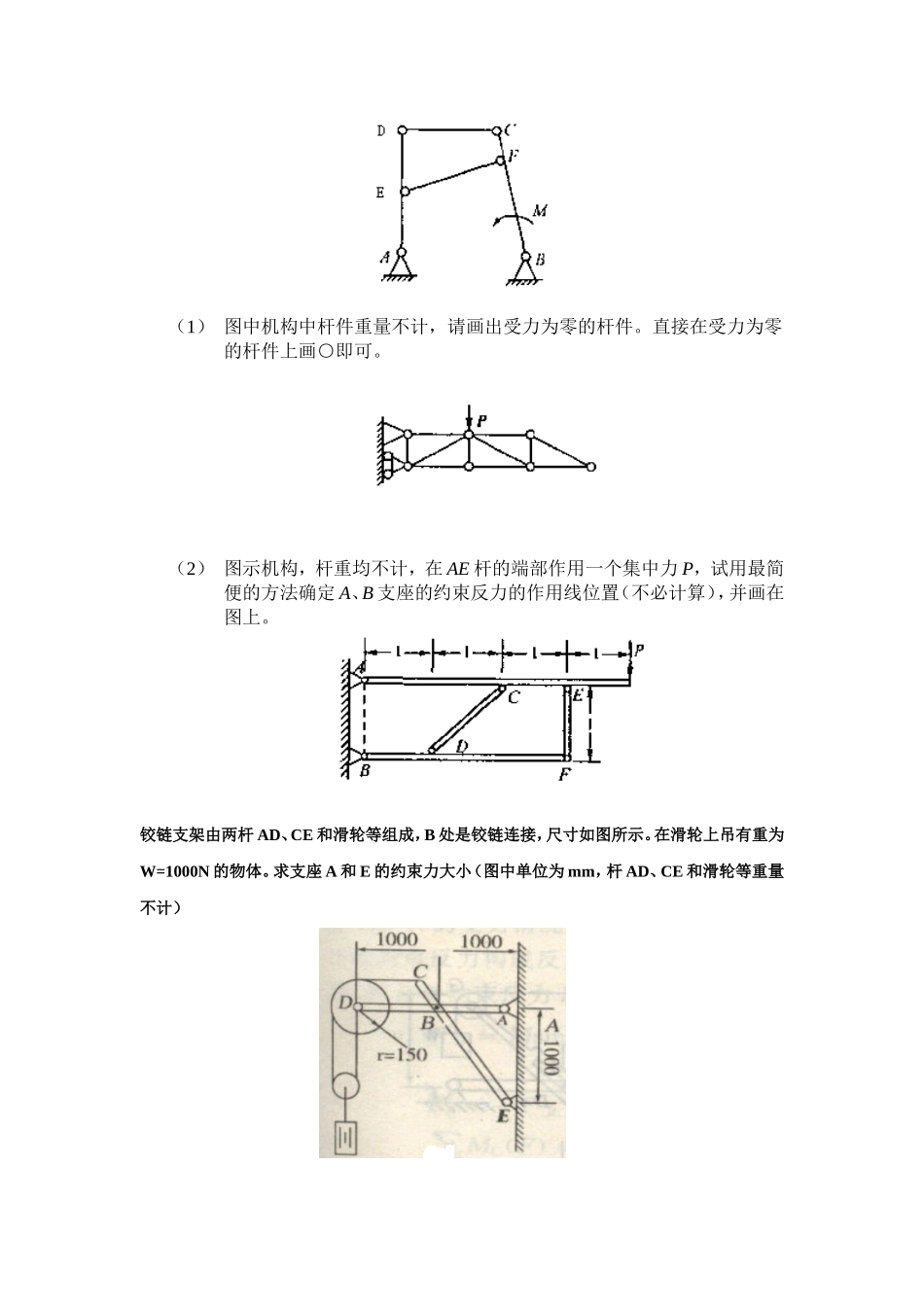

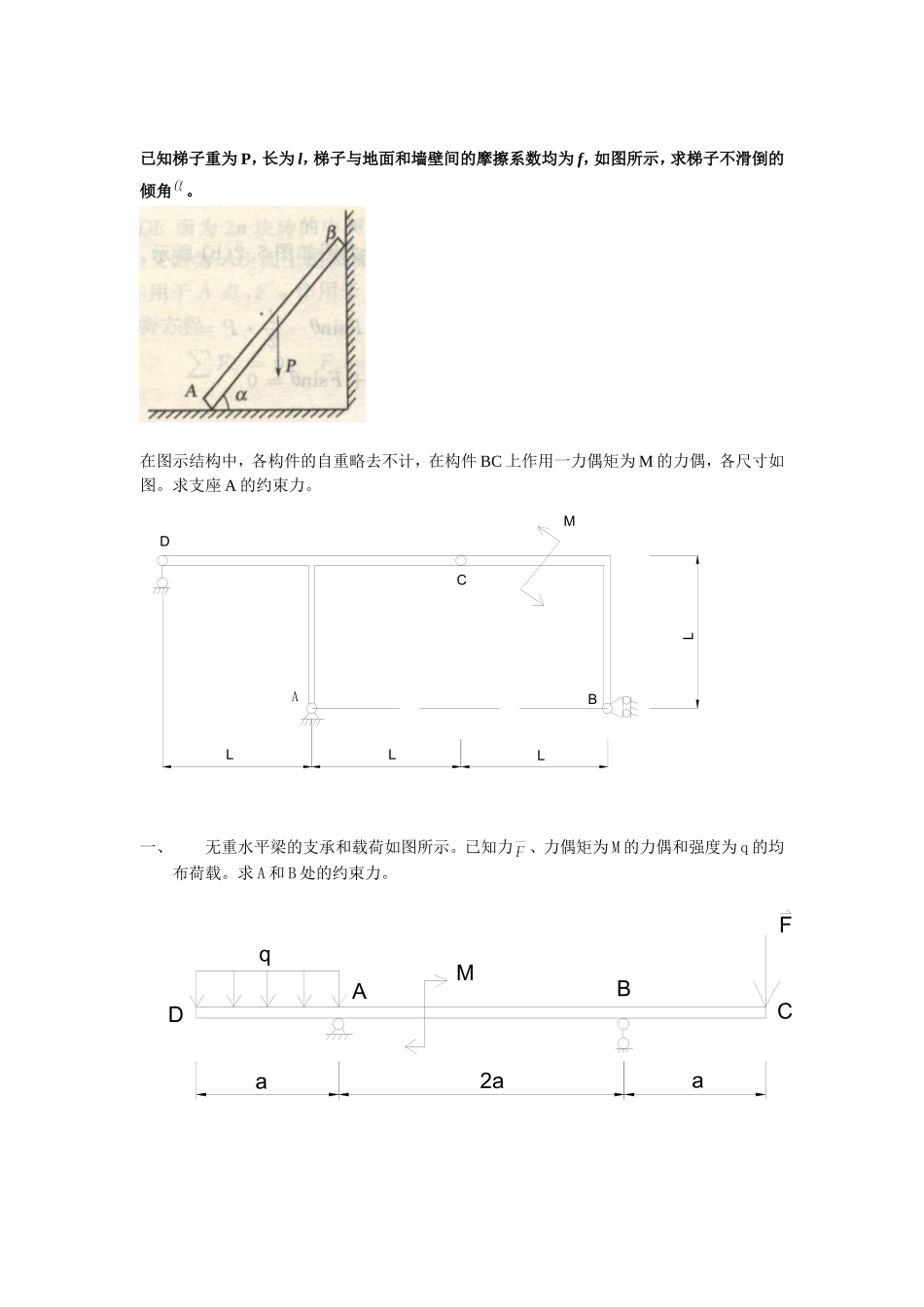

（1）图示结构中，各杆铰接，所有接触处都是光滑的。不计各杆重量和滑轮重量，重物的重量为G。试作构架CBDE（包括滑轮和重物）的受力图。试画出下列指定物体的受力图及整体的受力图。未画重力的物体的自重不计，所有接触处均为光滑接触。（ABC、球O、整体）ABDOCP图中机构中杆件重量不计，请画出受力为零的杆件。直接在受力为零的杆件上画○即可。图示平面静定结构，杆重均不计，在CB杆的FB段作用一个力偶，其力偶矩为M，试用最简便的方法判定A、B支座的约束反力方向，并画在图上。（1）图中机构中杆件重量不计，请画出受力为零的杆件。直接在受力为零的杆件上画○即可。（2）图示机构，杆重均不计，在AE杆的端部作用一个集中力P，试用最简便的方法确定A、B支座的约束反力的作用线位置（不必计算），并画在图上。铰链支架由两杆AD、CE和滑轮等组成，B处是铰链连接，尺寸如图所示。在滑轮上吊有重为W=1000N的物体。求支座A和E的约束力大小（图中单位为mm，杆AD、CE和滑轮等重量不计）已知梯子重为P，长为l，梯子与地面和墙壁间的摩擦系数均为f，如图所示，求梯子不滑倒的倾角。在图示结构中，各构件的自重略去不计，在构件BC上作用一力偶矩为M的力偶，各尺寸如图。求支座A的约束力。DACBMLLLL一、无重水平梁的支承和载荷如图所示。已知力、力偶矩为M的力偶和强度为q的均布荷载。求A和B处的约束力。DAMBCqFa2aa结构由横梁AB、BC和三根支撑杆组成，荷载及尺寸如图所示。试求A端得约束力及杆1、2、3所受的力。结构有AC和BC两部分组成，所受荷载如图所示。已知，F=40kN，M=20kNm，q=10kN/m，a=4m。试作出AB、BC和整体ABC的受力图，并求A、B和C处的约束力。
