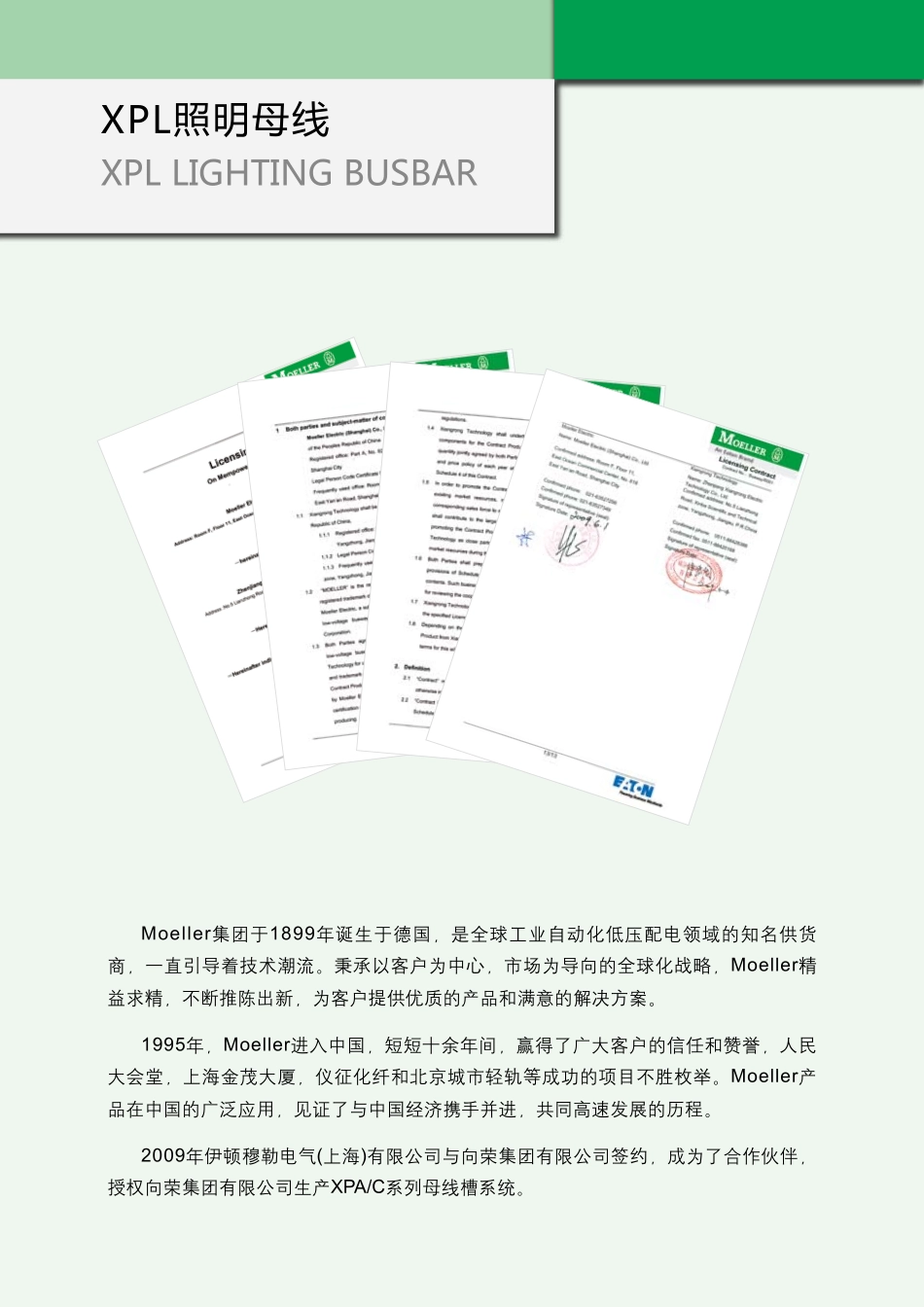

XPL照明母线XPLLIGHTINGBUSBARPoweringBusinessWorldwideAnEatonBrandXPL照明母线XPLLIGHTINGBUSBARMoeller集团于1899年诞生于德国，是全球工业自动化低压配电领域的知名供货商，一直引导着技术潮流。秉承以客户为中心，市场为导向的全球化战略，Moeller精益求精，不断推陈出新，为客户提供优质的产品和满意的解决方案。1995年，Moeller进入中国，短短十余年间，赢得了广大客户的信任和赞誉，人民大会堂，上海金茂大厦，仪征化纤和北京城市轻轨等成功的项目不胜枚举。Moeller产品在中国的广泛应用，见证了与中国经济携手并进，共同高速发展的历程。2009年伊顿穆勒电气(上海)有限公司与向荣集团有限公司签约，成为了合作伙伴，授权向荣集团有限公司生产XPA/C系列母线槽系统。企业简介系统综述工程与组态尺寸图技术数据安全使用和注意事项工程设计平面图例零部件明细表（举例）产品使用环境条件产品应用实例114679101011121、干线单元（3、4、5线制）2、馈电单元（进线单元、出线单元）3、附件4、插接单元（3极、5极）5、终端法兰系统综述PAGE01产品特点特点●通过完全型式试验的低压成套开关设备和控制设备(TTA),符合IEC/EN60439-1和-2,GB7251.2-2006●简化工程，降低成本●使用专用连接器插接式连接，可快速安装●两端分接点，用于优化使用母线●各相可连接相等数量的插接单元，均衡电缆分配系统导线的电气载荷●标准型产品的防护等级为IP54，通用性强，污染等级III/3●使用插接单元，可快速、灵活地重新分配载荷●本体部编号：XPL-1-304-3-05有两种型号：●进线馈电单元，2×25A,30A和40A●终端馈电单元，2×25A,30A和40A每个单元标准提供有一个终端法兰。三侧进线。使用公制M25或M32塑料电缆固定头，带线扣（非标准提供）。干线单元的插接口可插装绝缘封闭的插接单元。有以下类型可供使用：●3线或5线型，无熔芯，带卤阻燃电缆。●3线或5线型，无熔芯，带接线端子和M20塑料电缆索环。●3线型，带熔芯，8.5mm×31.5mm,gG(IEC)和gL(VDE)型快速圆筒型熔断器，带阻燃电缆。●3线型和5线型，带熔芯，1个或3个8.5mm×31.5mm,gG(IEC)和gL(VDE)型快速圆筒型熔断器，带端子和M20塑料电缆索环。在干线单元上，分接点的标准间隔0.5或1m。干线单元外箱用作PE导线。共有七种电流额定值：2×25A,30A,40A。所有干线单元都有触摸保护插接口，用户可进行编码。干线单元，包括馈电单元和法兰与干线单元之间，都可采用插接式连接进行装配，无需工具。在连接外壳时即自动建立PE回路。带有两个固定件的互锁机构可防止干线单元、馈单元和法兰之间的连接松动。无需伸缩件。终端法兰这些法兰可防止直接接触母线两端。它们可适用于所有照母线系统。干线单元馈电法兰插接单元a连接器b连接端子c插接口提供有长度为2m和3m的干线单元，包括长方形、镀锌金属外箱，灰白喷漆。并在一端或两端配备有以下导线：●单相3线，用于L1+N(PE=外壳)●双相母线，用于L1+L2+N(PE=外壳)●三相5线，用于L1+L2+L3+N(PE=外壳)单槽：每0.5m或1m一个分接点两槽：每0.5m或1m一个分接点接线方法回路数每回路额定电流线制插口间隔长度3极插单元的插接相位可变，即可连接到L1,L2或L3。PAGE02主要性能因此，可通过简单地将触头切换为其它端子，即可改变相位连接。对于5极插接单元，相位连接不能更改。从外面可看到插接单元的相位调整。悬挂干线单元规范允许在其任意一点附装悬挂支架和固定支架。用于干线单元的固定支架和用于照明的悬挂支架，最重20kg(5倍安全系数，符合标准DIN49980)。如果需要更为准确的对中，则可使用XPL-GP螺纹板。固定支架，用于悬挂干线单元和和增加干线单元连接点处的机械刚度。带接线端子的插接单元可装2.5mm2的电缆。附带组件编码可对各种频率和电压进行编码。可改装为EB-K-...干线单元和EB-K-A...插接单元。有三种编码设置：EB-K1(K2,K3)。系统综述PAGE03产品特点确定固定间隔基于悬挂点间隔的集中和平衡载荷使用XPL-BA吊架固定使用XPL-BUF直埋安装电缆分配系统的封闭部分具有较高的机械强度。载荷图显示基于固定间隔（悬挂点间隔）的最大允许载荷。母线干线单元的偏差f应不大于支撑点间距(L)的1/300。F=平衡...
