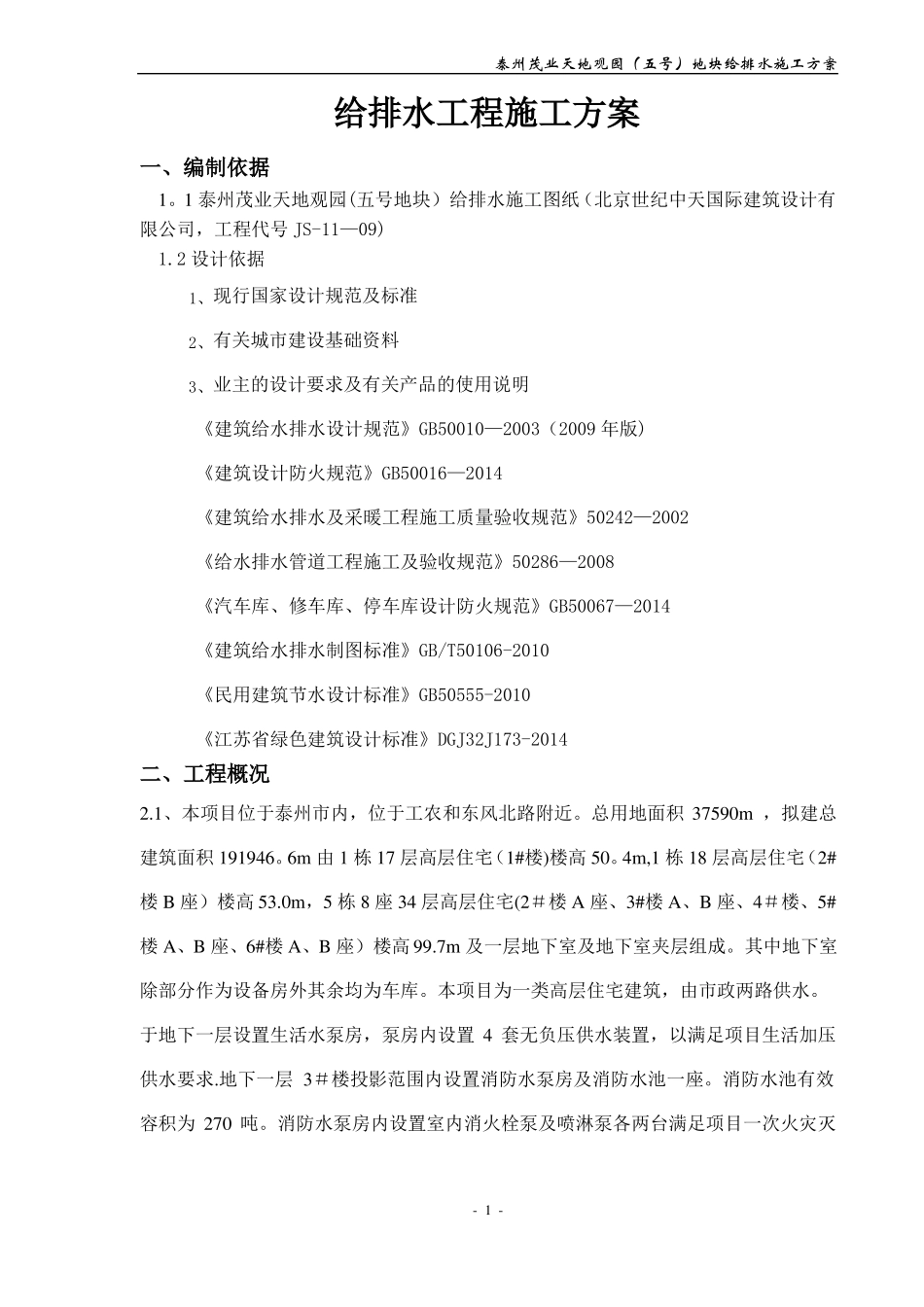

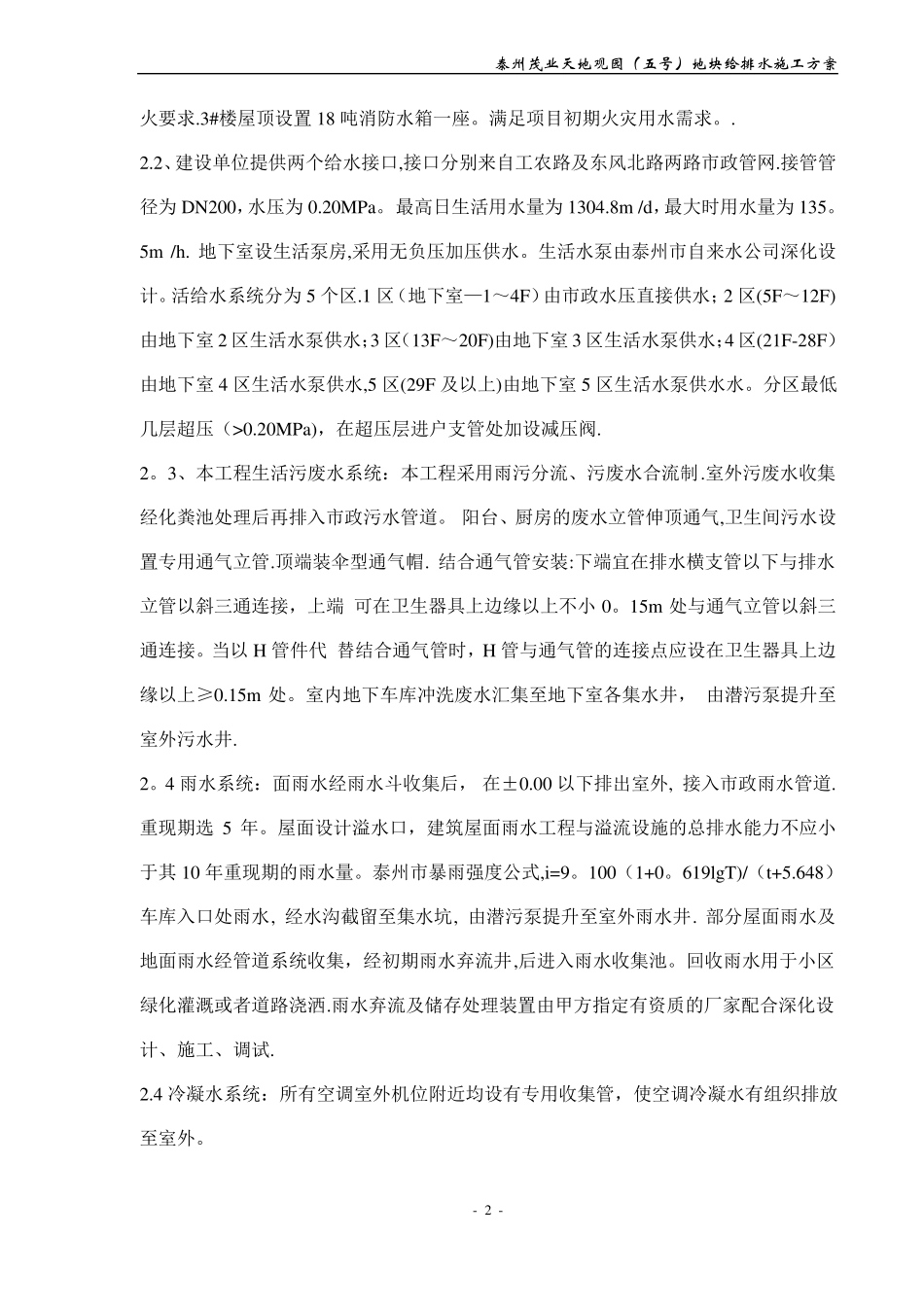

泰州茂业天地观园（五号）地块给排水施工方案给排水工程施工方案一、编制依据1。1泰州茂业天地观园(五号地块）给排水施工图纸（北京世纪中天国际建筑设计有限公司，工程代号JS-11—09)1.2设计依据1、现行国家设计规范及标准2、有关城市建设基础资料3、业主的设计要求及有关产品的使用说明《建筑给水排水设计规范》GB50010—2003（2009年版)《建筑设计防火规范》GB50016—2014《建筑给水排水及采暖工程施工质量验收规范》50242—2002《给水排水管道工程施工及验收规范》50286—2008《汽车库、修车库、停车库设计防火规范》GB50067—2014《建筑给水排水制图标准》GB/T50106-2010《民用建筑节水设计标准》GB50555-2010《江苏省绿色建筑设计标准》DGJ32J173-2014二、工程概况2.1、本项目位于泰州市内，位于工农和东风北路附近。总用地面积37590m，拟建总建筑面积191946。6m由1栋17层高层住宅（1#楼)楼高50。4m,1栋18层高层住宅（2#楼B座）楼高53.0m，5栋8座34层高层住宅(2＃楼A座、3#楼A、B座、4＃楼、5#楼A、B座、6#楼A、B座）楼高99.7m及一层地下室及地下室夹层组成。其中地下室除部分作为设备房外其余均为车库。本项目为一类高层住宅建筑，由市政两路供水。于地下一层设置生活水泵房，泵房内设置4套无负压供水装置，以满足项目生活加压供水要求.地下一层3＃楼投影范围内设置消防水泵房及消防水池一座。消防水池有效容积为270吨。消防水泵房内设置室内消火栓泵及喷淋泵各两台满足项目一次火灾灭-1-泰州茂业天地观园（五号）地块给排水施工方案火要求.3#楼屋顶设置18吨消防水箱一座。满足项目初期火灾用水需求。.2.2、建设单位提供两个给水接口,接口分别来自工农路及东风北路两路市政管网.接管管径为DN200，水压为0.20MPa。最高日生活用水量为1304.8m/d，最大时用水量为135。5m/h.地下室设生活泵房,采用无负压加压供水。生活水泵由泰州市自来水公司深化设计。活给水系统分为5个区.1区（地下室—1～4F）由市政水压直接供水；2区(5F～12F)由地下室2区生活水泵供水；3区（13F～20F)由地下室3区生活水泵供水；4区(21F-28F）由地下室4区生活水泵供水,5区(29F及以上)由地下室5区生活水泵供水水。分区最低几层超压（>0.20MPa)，在超压层进户支管处加设减压阀.2。3、本工程生活污废水系统：本工程采用雨污分流、污废水合流制.室外污废水收集经化粪池处理后再排入市政污水管道。阳台、厨房的废水立管伸顶通气,卫生间污水设置专用通气立管.顶端装伞型通气帽.结合通气管安装:下端宜在排水横支管以下与排水立管以斜三通连接，上端可在卫生器具上边缘以上不小0。15m处与通气立管以斜三通连接。当以H管件代替结合通气管时，H管与通气管的连接点应设在卫生器具上边缘以上≥0.15m处。室内地下车库冲洗废水汇集至地下室各集水井，由潜污泵提升至室外污水井.2。4雨水系统：面雨水经雨水斗收集后，在±0.00以下排出室外,接入市政雨水管道.重现期选5年。屋面设计溢水口，建筑屋面雨水工程与溢流设施的总排水能力不应小于其10年重现期的雨水量。泰州市暴雨强度公式,i=9。100（1+0。619lgT)/（t+5.648）车库入口处雨水,经水沟截留至集水坑,由潜污泵提升至室外雨水井.部分屋面雨水及地面雨水经管道系统收集，经初期雨水弃流井,后进入雨水收集池。回收雨水用于小区绿化灌溉或者道路浇洒.雨水弃流及储存处理装置由甲方指定有资质的厂家配合深化设计、施工、调试.2.4冷凝水系统：所有空调室外机位附近均设有专用收集管，使空调冷凝水有组织排放至室外。-2-泰州茂业天地观园（五号）地块给排水施工方案三、劳动力计划职务工长技工前期预埋阶段1人2人中期预埋及安装阶段1人10人安装阶段1人20人安装收尾阶段1人10人四、机具安排机具名称套丝机无齿锯电焊机管子钳链条钳冲击钻台钻手枪钻滚槽机PP-R热熔器切割机需用数量210261202151102需用时间2017年6月-—--完工2017年6月----完工2017年6月———-完工2017年6月——-—完工2017年6月--—-完工2017年6月-——-完工2017年6月----完工2018年5月-——-完工2018年7月-———完工2018年8月-———-完工2018年1月—---完工五、主要施工技术方案5.1预埋套管及预留孔洞的施工...
