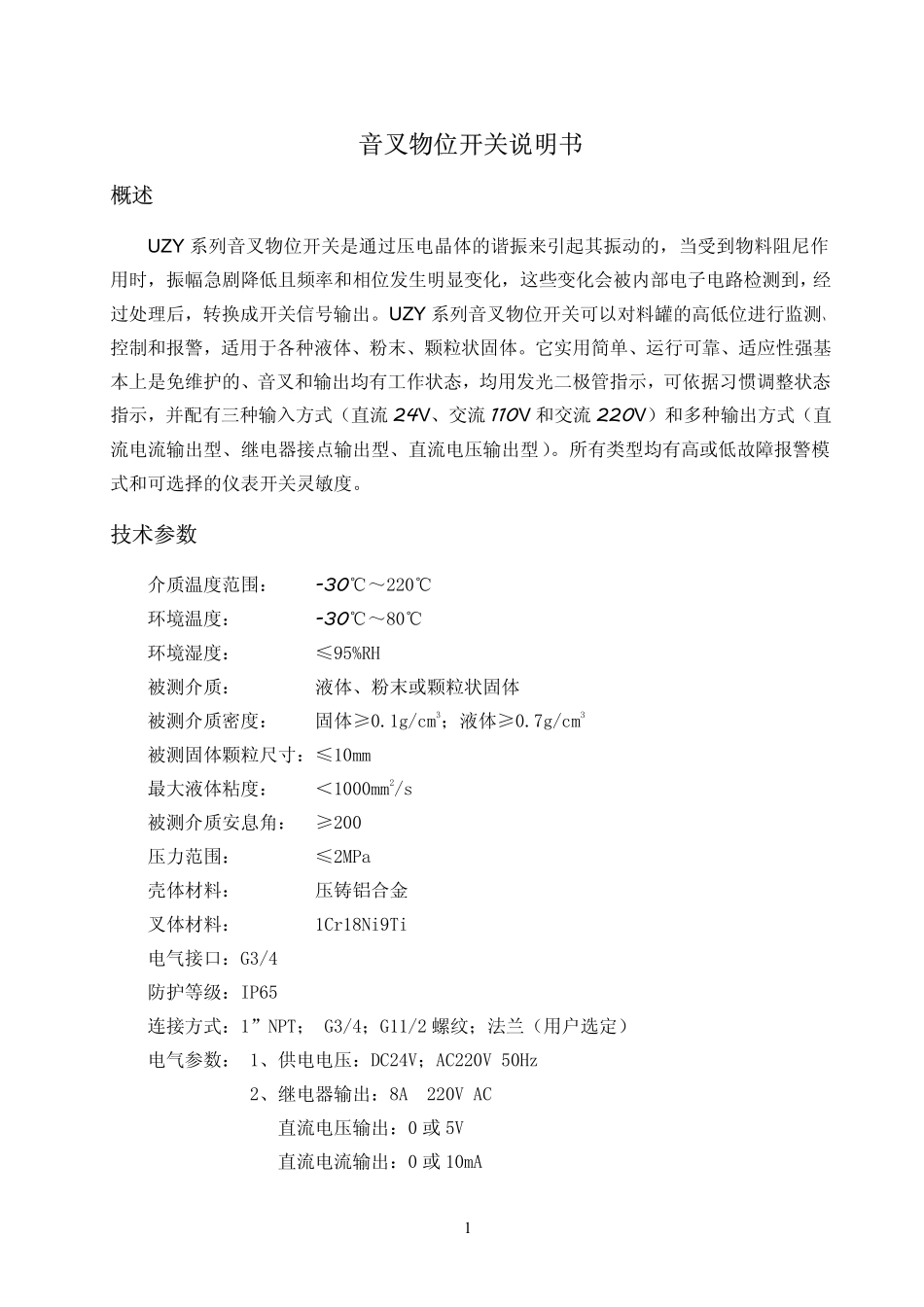

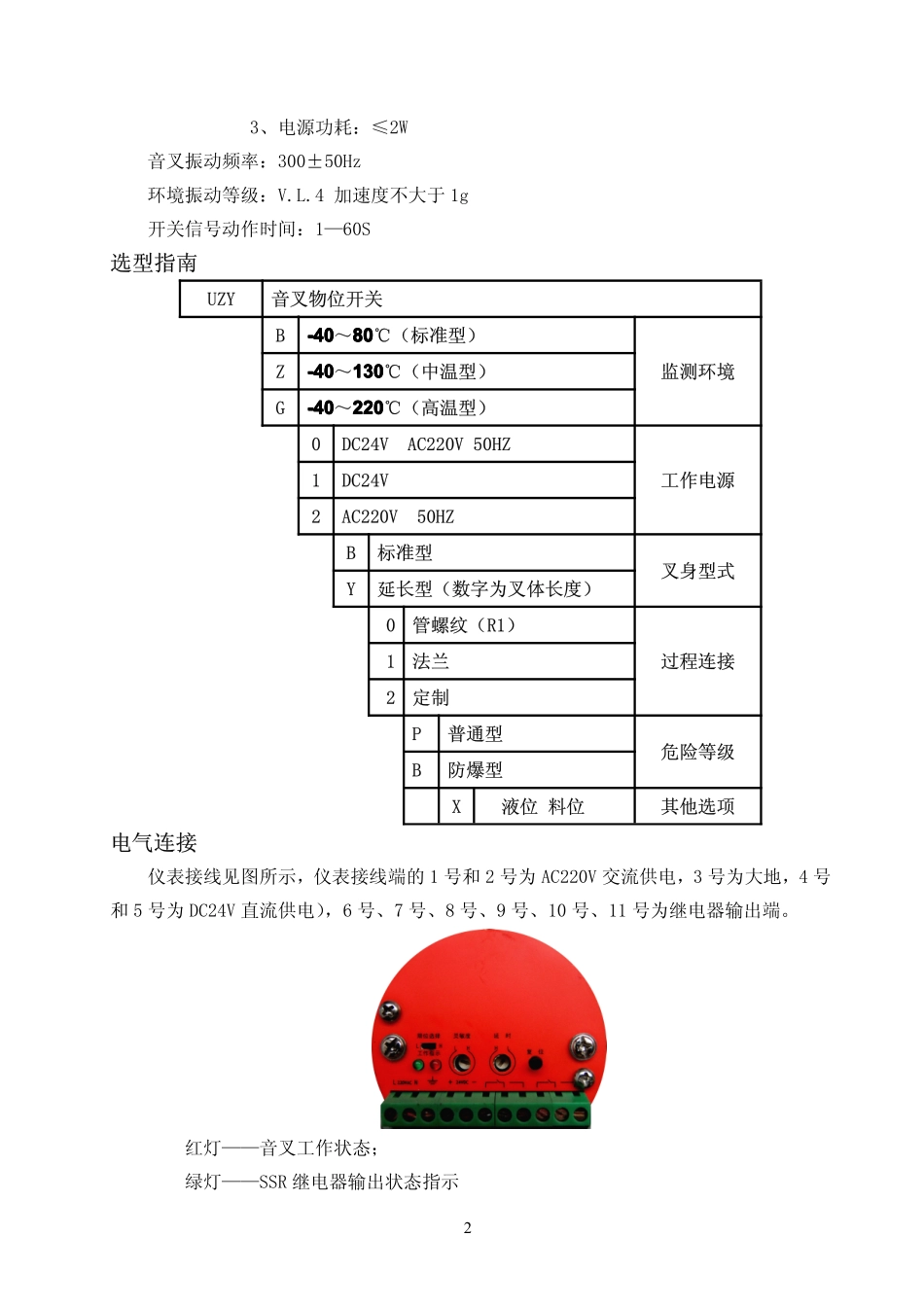

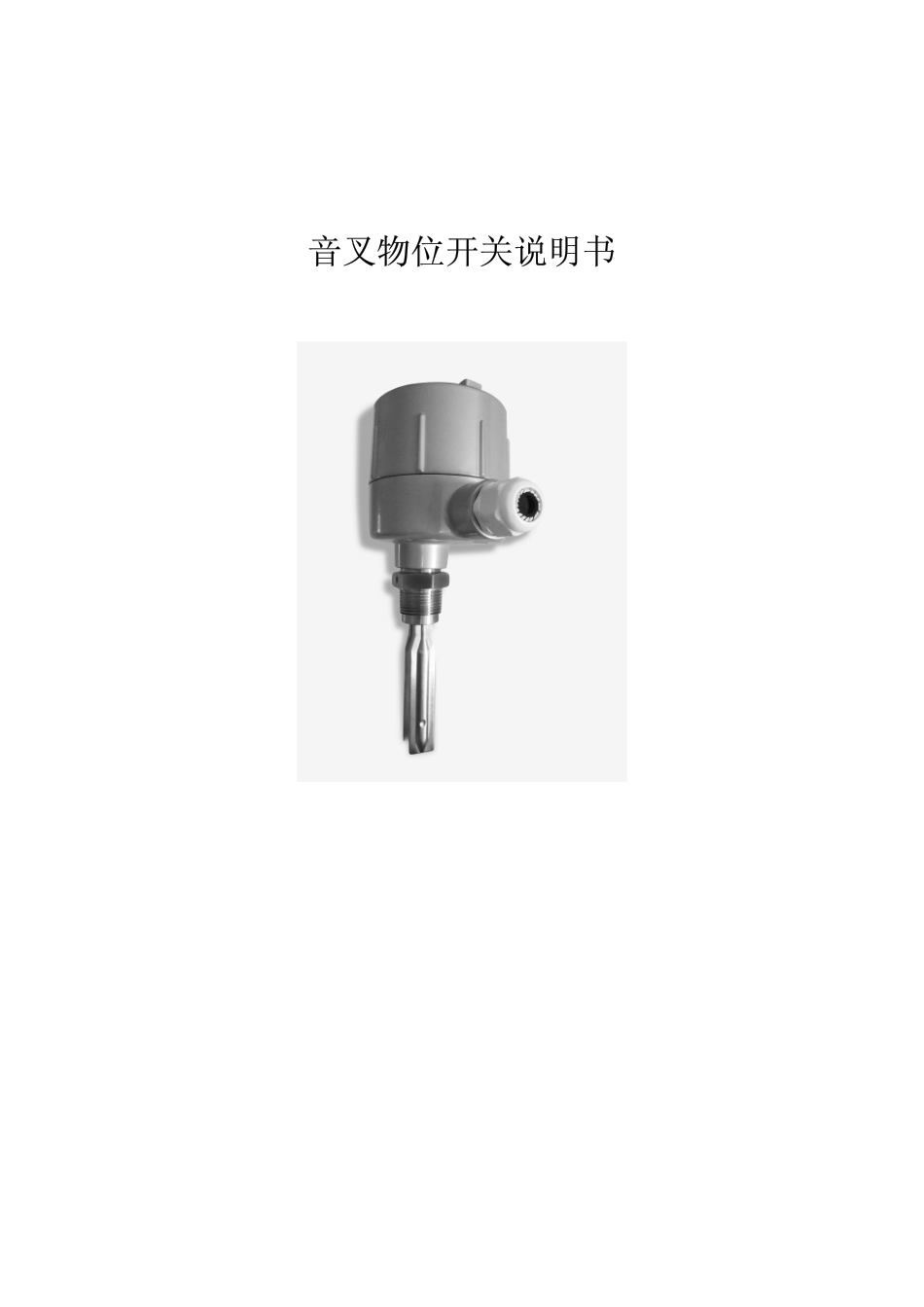

音叉物位开关说明书1音叉物位开关说明书概述UZY系列音叉物位开关是通过压电晶体的谐振来引起其振动的，当受到物料阻尼作用时，振幅急剧降低且频率和相位发生明显变化，这些变化会被内部电子电路检测到，经过处理后，转换成开关信号输出。UZY系列音叉物位开关可以对料罐的高低位进行监测、控制和报警，适用于各种液体、粉末、颗粒状固体。它实用简单、运行可靠、适应性强基本上是免维护的、音叉和输出均有工作状态，均用发光二极管指示，可依据习惯调整状态指示，并配有三种输入方式（直流24V、交流110V和交流220V）和多种输出方式（直流电流输出型、继电器接点输出型、直流电压输出型）。所有类型均有高或低故障报警模式和可选择的仪表开关灵敏度。技术参数介质温度范围：-30℃～220℃环境温度：-30℃～80℃环境湿度：≤95%RH被测介质：液体、粉末或颗粒状固体被测介质密度：固体≥0.1g/cm3；液体≥0.7g/cm3被测固体颗粒尺寸：≤10mm最大液体粘度：＜1000mm2/s被测介质安息角：≥200压力范围：≤2MPa壳体材料：压铸铝合金叉体材料：1Cr18Ni9Ti电气接口：G3/4防护等级：IP65连接方式：1”NPT；G3/4；G11/2螺纹；法兰（用户选定）电气参数：1、供电电压：DC24V；AC220V50Hz2、继电器输出：8A220VAC直流电压输出：0或5V直流电流输出：0或10mA23、电源功耗：≤2W音叉振动频率：300±50Hz环境振动等级：V.L.4加速度不大于1g开关信号动作时间：1—60S选型指南UZY音叉物位开关B-40-40-40-40～80808080℃（标准型）监测环境Z-40-40-40-40～130130130130℃（中温型）G-40-40-40-40～220220220220℃（高温型）0DC24VAC220V50HZ工作电源1DC24V2AC220V50HZB标准型叉身型式Y延长型（数字为叉体长度）0管螺纹（R1）过程连接1法兰2定制P普通型危险等级B防爆型X液位料位其他选项电气连接仪表接线见图所示，仪表接线端的1号和2号为AC220V交流供电，3号为大地，4号和5号为DC24V直流供电），6号、7号、8号、9号、10号、11号为继电器输出端。红灯——音叉工作状态；绿灯——SSR继电器输出状态指示3当选择限位选择处于L状态：继电器6、7、9、10接点常闭，7、8、10、11接点常开，绿灯亮，表示音叉处于振动状态，当物料碰到插体时，插体停振，绿灯灭，继电器翻转，常开接点7、8、10、11闭合，常闭接点6、7、9、10断开，表示音叉处于停振状态。当选择限位选择处于H状态：继电器6、7、9、10接点常开，7、8、10、11接点常闭，红灯亮，表示音叉处于振动状态，当物料碰到插体时，插体停振，绿灯亮，继电器翻转，常开接点6、7、9、10闭合，常闭接点7、8、10、11断开，表示音叉处于停振状态。一般情况下将状态调在L端即可，以选择继电器输出端子实现上下限报警。灵敏度调整：根据介质的密度调整，密度越低灵敏度应调整越高。现场振动比较强烈的情况下造成的误报，可将灵敏度适当降低来解决。当状态指示选择好后，按说明接线，确认无误后，接通电源，用手轻触音叉端面模拟有物料时，状态指示灯应变换状态，手离开后状态指示应复原。如此反复几次，确认工作正常后方可准备在现场安装。外形结构安装方法1、仪表一般为叉端向下垂直安装、水平安装或叉端向下倾斜安装（物料粘附性强时，建议采用叉端向下垂直安装）。2、仪表不允许仰装方式，即叉端向上的安装方式。3、对物料中混有块状或坚硬颗粒时建议采用垂直或倾斜安装方式。4、在安装到设备上之前，建议用少量的介质样品检测校准灵敏度。例如：将仪表浸入一个装有介质的窗口内检测开关的可靠性。5、实际安装时一般又分顶部安装（对介质进行高位监测）、侧壁安装（对介质进行高4位或低位监测）、管道安装（对料泵进行空流监测）。安装示意图：注意事项1、避免因物料粘结，阻止齿叉的振动。2、结疤场合下，齿叉与罐壁之间应留足空间。3、用于液位监测的仪表，检测点按所需监视或控制的高度确定。4、对于低粘度液体，音叉头能够自由的和过程介质分开，就可以按上图所示的任何位置安装。5、对于高粘度液体，音叉头不能够自由的和过程介质分开，建议只能叉端向下垂直安装。6、用于料位监测的仪表，对于立式圆筒容器或与之近似的容器，安装位置不仅取决于需要监视或控制的...
